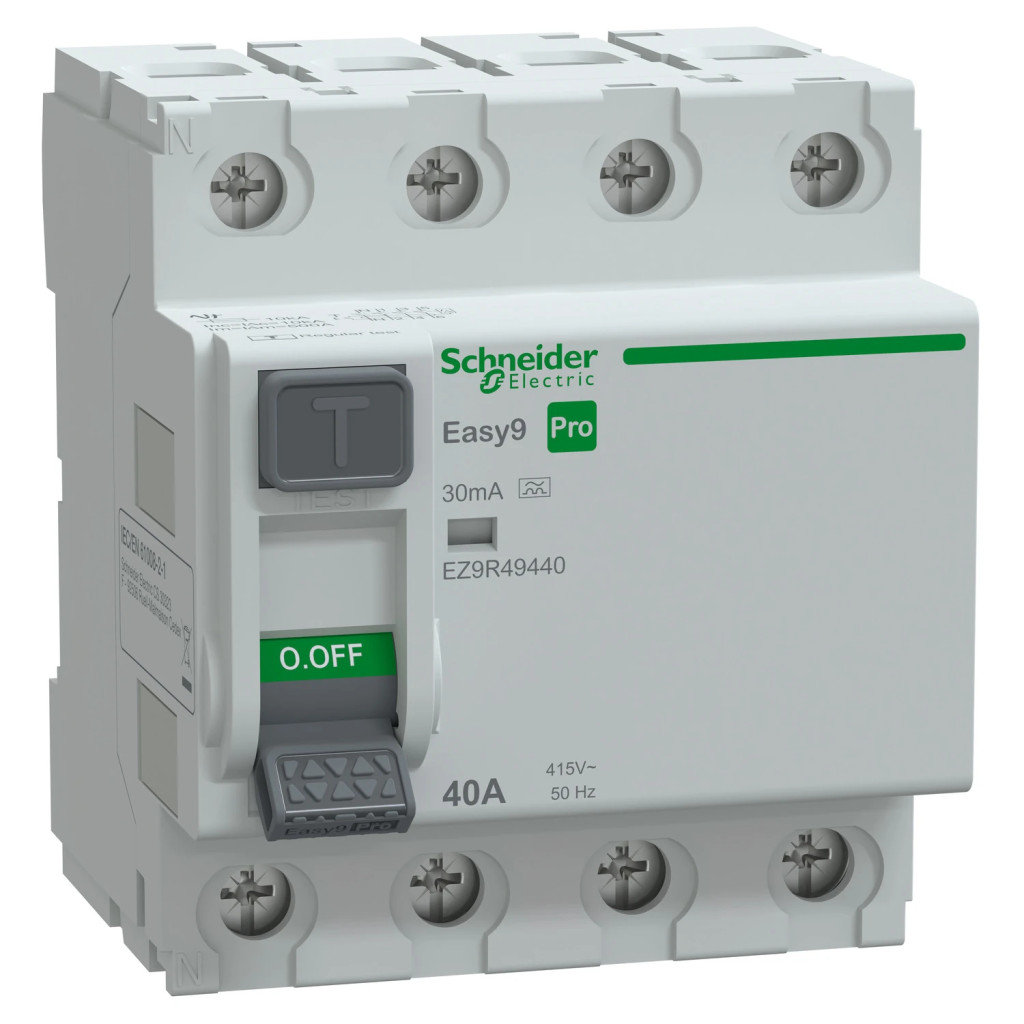

Schneider Electric EASY9 PRO EZ9R49440 áram-védőkapcsoló (Fi-relé) A osztály, 4P, 40A, 30mA

A Schneider Easy9 Pro EZ9R49440 egy 4P pólusú, A típusú, 40 A névleges áramú, 30 mA érzékenységű áram-védőkapcsoló (Fi-relé) bikonnekt csatlakozással, 240/415 V hálózatokhoz. Feladata az emberi élet védelme áramütés ellen, közvetlen és közvetett érintés esetén, valamint a földzárlatos (szivárgóáramú) hibák elleni védelem. Az Easy9 Pro a Schneider Electric Green Premium™ termékcsaládjába tartozik: megfelel a RoHS és REACH előírásoknak, és teljes körű környezetvédelmi termékprofillal (PEP) rendelkezik.

Fő műszaki jellemzők

• Cikkszám: EZ9R49440
• Gyártó: Schneider Electric
• Termékcsalád: Easy9 Pro
• Típus: Áram-védőkapcsoló (RCCB / Fi-relé)
• Pólusszám: 4P
• Érzékenység típus: A
• Névleges áram (In): 40 A
• Érzékenység (IΔn): 30 mA
• Névleges feszültség: 240/415 V AC
• Frekvencia: 50 Hz
• Szigetelési feszültség (Ui): 500 V
• Lökőfeszültség-állóság (Uimp): 4 kV
• Feltételes zárlati áram (Inc): 6000 A kismegszakítóval
• Túlfeszültség-állóság (8/20 µs): 250 A (A típus)
• Szabvány: MSZ EN 61008-1
• Modulszélesség: 4 modul (18 mm)
• Működési hőmérséklet: -5…+60 °C
• Védettség: IP20 / IP40 szekrényben
• Szerelés: 35 mm DIN sín

Alkalmazási területek

• Lakó- és kereskedelmi elosztótáblák életvédelme áramütés ellen.
• Dugaljkörök és nedves helyiségek (fürdőszoba, konyha, kültér) védelme.
• Több fogyasztói áramkör csoportos differenciálvédelme.

A termék előnyei

• A típusú érzékelés: tiszta szinuszos és pulzáló egyenáramú hibaáramot is észlel.
• Bikonnekt csatlakozás: alul gyűjtősínes, felül/alul vezetékes bekötés.
• Pozitív kontaktusjelzés zöld csíkkal, teszt nyomógomb a rendszeres ellenőrzéshez.
• 0 V-ig működő szivárgóáram-védelem az MSZ/EN 61008-1 szerint.
• Az Easy9 Pro a Schneider Electric Green Premium™ termékcsaládjába tartozik: megfelel a RoHS és REACH előírásoknak, és teljes körű környezetvédelmi termékprofillal (PEP) rendelkezik.

GYIK – Gyakran Ismételt Kérdések

1. Mi a fő feladata egy áram-védőkapcsolónak (Fi-relének)?

Elsődleges feladata az emberek védelme az áramütés ellen és a földzárlatos (szivárgó) hibák érzékelése; nagyobb érzékenységnél (300 mA) emellett a tűzvédelemhez is hozzájárul.

2. Mi a különbség a 30 mA és a 300 mA között?

A 30 mA az emberi élet közvetlen védelmét szolgálja áramütés esetén (életvédelem), a 300 mA pedig elsősorban a közvetett érintés elleni védelmet látja el, kiegészítő tűzvédelmi funkcióval.

3. Mit jelent az A típus?

Az A típus a tiszta szinuszos és a pulzáló egyenáramú hibaáramot is érzékeli, így lefedi az AC típus alkalmazásait is.

4. Kell mellé kismegszakító?

Igen, az áram-védőkapcsoló nem véd túlterhelés és zárlat ellen, ezért sorba kötött kismegszakítókkal együtt alkalmazandó.

5. Hány modul széles?

4P kivitelben 4 modul (18 mm/modul).
