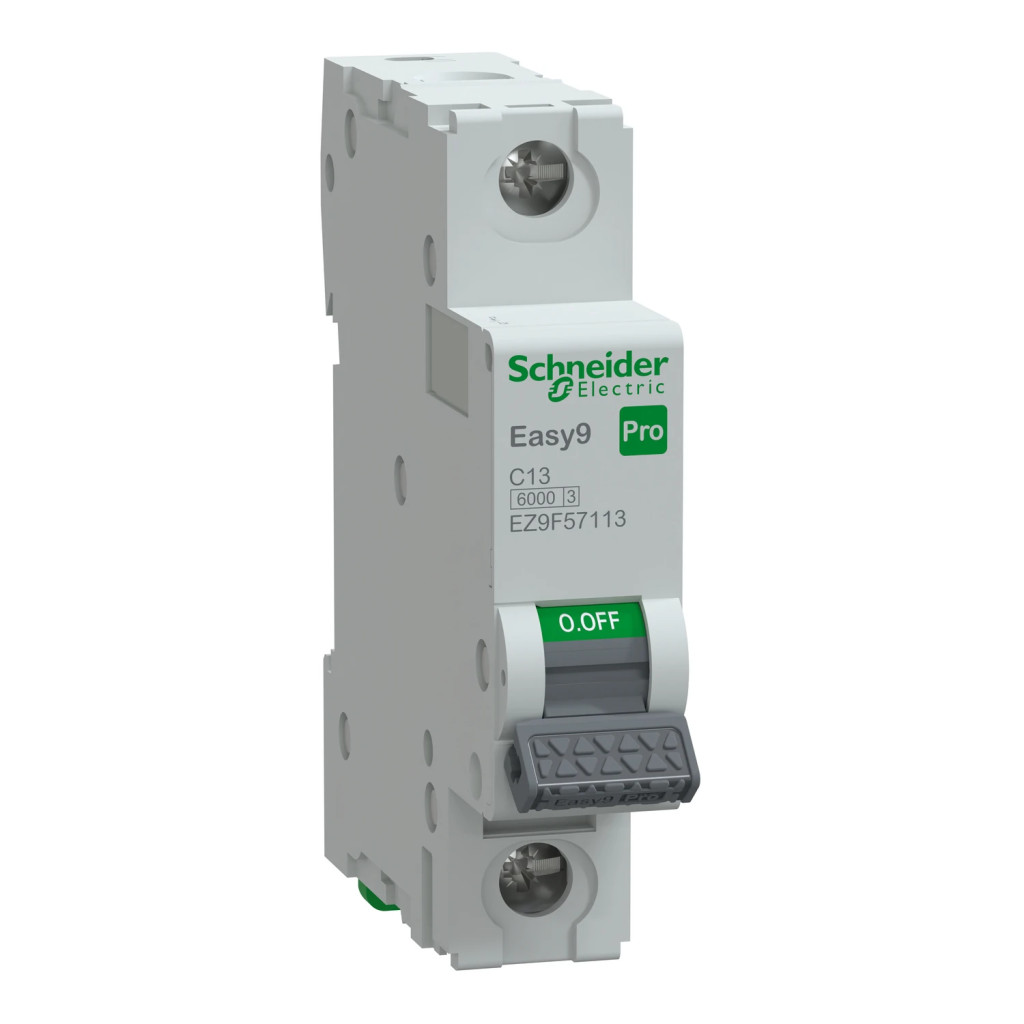

Schneider Electric EASY9 PRO EZ9F57113 Kismegszakító 1P, 13A, C karakterisztika, 6 kA (R9F14113 kiváltója)

A Schneider Easy9 Pro EZ9F57113 egy 1P pólusú, C jelleggörbéjű, 13 A névleges áramú kismegszakító 6 kA megszakítóképességgel, az MSZ/EN 60898-1 szabvány szerint. Túlterhelés és rövidzárlat elleni védelmet biztosít lakossági és kereskedelmi elosztóhálózatokban. Az Easy9 Pro a Schneider Electric Green Premium™ termékcsaládjába tartozik: megfelel a RoHS és REACH előírásoknak, és teljes körű környezetvédelmi termékprofillal (PEP) rendelkezik.

Fő műszaki jellemzők

• Cikkszám: EZ9F57113
• Gyártó: Schneider Electric
• Termékcsalád: Easy9 Pro
• Típus: Kismegszakító (MCB)
• Pólusszám: 1P
• Jelleggörbe: C típus
• Névleges áram (In): 13 A
• Megszakítóképesség (Icn): 6000 A (6 kA)
• Áramkorlátozási osztály: 3
• Névleges feszültség (Ue): 240/415 V AC
• Frekvencia: 50/60 Hz
• Szigetelési feszültség (Ui): 500 V
• Lökőfeszültség-állóság (Uimp): 4 kV
• Szabvány: MSZ/EN 60898-1
• Betáplálás: felülről vagy alulról
• Csatlakozás: bikonnekt, villás gyűjtősínnel
• Modulszélesség: 1 modul (18 mm)
• Működési hőmérséklet: -30…+70 °C
• Védettség: IP20 / IP40 szekrényben
• Szerelés: 35 mm DIN sín

Alkalmazási területek

• Lakások, családi házak és lakóparkok elosztótáblái.
• Kis- és közepes kereskedelmi épületek, irodák, hotelek áramköri védelme.
• C jelleggörbe: ajánlott induktív terheléseknél és motoroknál (pl. szivattyúk, légkondicionálók).

A termék előnyei

• 6 kA megszakítóképesség a rendszerszintű optimális védelemért.
• Pozitív kontaktusjelzés: a zöld csík garantálja az érintkezők fizikai nyitását.
• Egyértelmű I (BE) és O (KI) jelölés a biztonságos kezelésért.
• Villás gyűjtősínes bekötés a gyors és átlátható szereléshez.
• Egyedi billenőkaros kialakítás a biztos fogásért.
• Az Easy9 Pro a Schneider Electric Green Premium™ termékcsaládjába tartozik: megfelel a RoHS és REACH előírásoknak, és teljes körű környezetvédelmi termékprofillal (PEP) rendelkezik.

GYIK – Gyakran Ismételt Kérdések

1. Milyen sorolósínek rendelhetők a Schneider EZ9F57113 kismegszakítóhoz?

Az alábbi 1P villás gyűjtősínek és véglezárók használhatók:

• R9XFH112 – gyűjtősín 1P 12 modul
• R9XFH118 – gyűjtősín 1P 18 modul
• R9XFH157 – gyűjtősín 1P 57 modul
• R9XE110 – véglezáró 1P gyűjtősínhez

2. Milyen tartozékok rendelhetők a Schneider EZ9F57113 kismegszakítóhoz?

Az alábbi tartozékok rendelhetők a készülékhez:

• EZ9A29476 – MX munkaáramú kioldó – megtápláláskor azonnal kioldja a kismegszakítót, távoli vagy vészleállításhoz.
• EZ9A29924 – OF nyitás/zárás segédérintkező – a készülék nyitott vagy zárt állapotát jelzi távolról, váltóérintkezővel.
• EZ9A29927 – SD hibajelző-érintkező – azt jelzi, ha a készülék villamos hiba (pl. zárlat) miatt oldott ki.

3. Mire való ez a kismegszakító?

Az áramkör túlterhelés és rövidzárlat elleni védelmére, valamint leválasztására szolgál; 13 A névleges áramig.

4. Mit jelent a(z) C jelleggörbe?

A C jelleggörbe a névleges áram 5–10-szeresénél old ki, így alkalmas induktív és nagyobb bekapcsolási áramú terhelésekhez.

5. Mekkora a megszakítóképessége?

6000 A (6 kA) az MSZ/EN 60898-1 szabvány szerint.

6. Milyen sínre szerelhető?

35 mm-es DIN sínre pattintható, bármilyen pozícióban.
