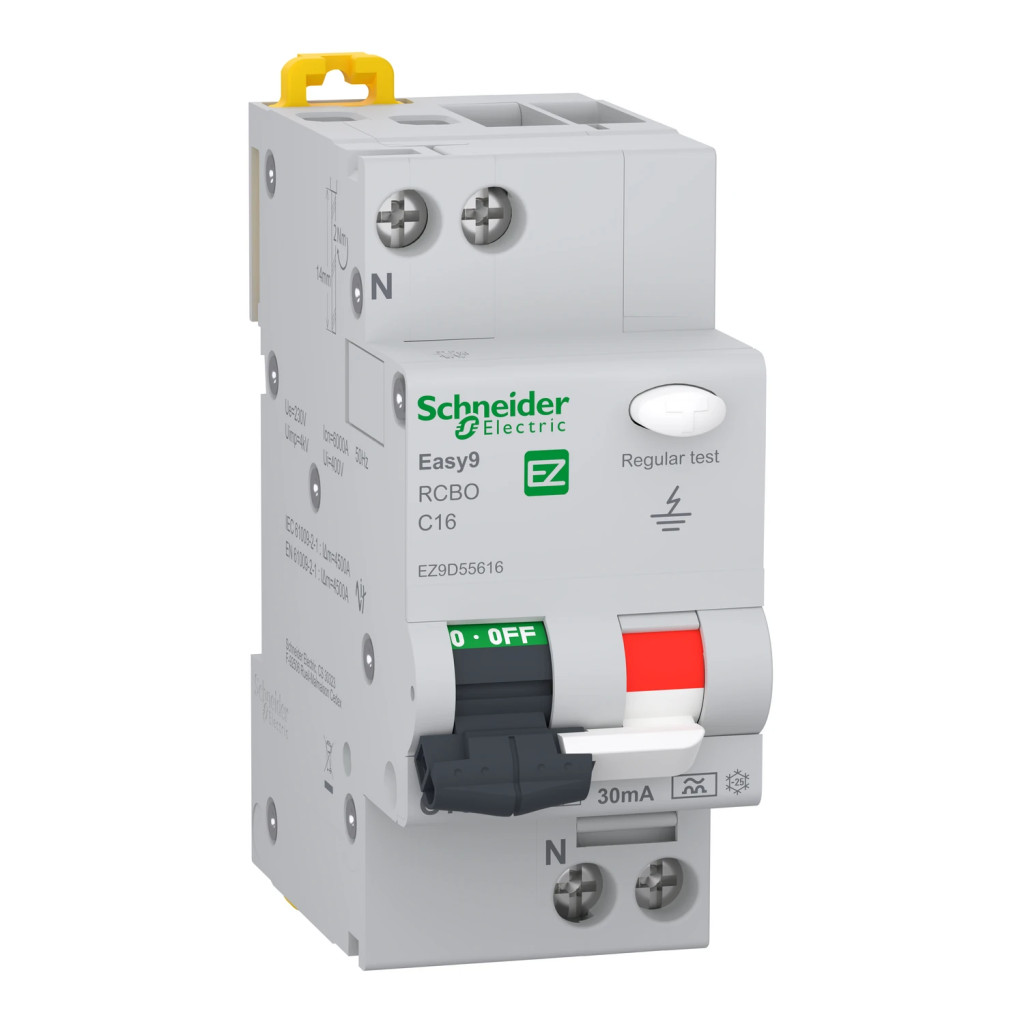

Schneider Electric EASY9 PRO EZ9D55616 Áramvédős kismegszakító (Kombi Fi-relé) 1P+N, C karakterisztika, 16A, 30mA, 6kA, A osztály (R9D31216 kiváltója)

A Schneider Easy9 Pro EZ9D55616 egy 1P+N kivitelű, A típusú, 16 A / 30 mA áramvédős kismegszakító (RCBO), C jelleggörbével és 6 kA megszakítóképességgel. Egyetlen készülékben egyesíti a szivárgóáram-védelmet és az áramköri (túlterhelés, zárlat) védelmet. Az Easy9 Pro a Schneider Electric Green Premium™ termékcsaládjába tartozik: megfelel a RoHS és REACH előírásoknak, és teljes körű környezetvédelmi termékprofillal (PEP) rendelkezik.

Fő műszaki jellemzők

• Cikkszám: EZ9D55616
• Gyártó: Schneider Electric
• Termékcsalád: Easy9 Pro
• Típus: Áramvédős kismegszakító (RCBO)
• Kivitel: 1P+N
• Érzékenység típus: A
• Jelleggörbe: C
• Névleges áram (In): 16 A
• Érzékenység (IΔn): 30 mA
• Megszakítóképesség (Icn): 6000 A (6 kA)
• Névleges feszültség (Ue): 400 V AC
• Frekvencia: 50 Hz
• Lökőfeszültség-állóság (Uimp): 4 kV
• Szabvány: MSZ EN 61009-2-1
• Szigetelési osztály: II.
• Modulszélesség: 2 modul (1P+N) / 5 modul (3P+N)
• Működési hőmérséklet: -5…+60 °C
• Védettség: IP20 / IP40 szekrényben
• Szerelés: 35 mm DIN sín

Alkalmazási területek

• Lakások és kereskedelmi egységek dugaljköreinek védelme áramütés ellen.
• I. osztályú elektronikus készülékek: mosógép, mosogatógép, főzőlap, szárítógép.
• Tűzkockázat csökkentése a szivárgóáram folyamatos figyelésével.

A termék előnyei

• A típusú érzékelés: tiszta szinuszos és pulzáló egyenáramú hibaáramot is észlel.
• 30 mA érzékenység: emberi élet védelme közvetlen érintés esetén.
• Hely- és időmegtakarítás: védelem és differenciálvédelem egy modulban.
• Pozitív kontaktusjelzés zöld csíkkal, teszt nyomógomb az ellenőrzéshez.
• Az Easy9 Pro a Schneider Electric Green Premium™ termékcsaládjába tartozik: megfelel a RoHS és REACH előírásoknak, és teljes körű környezetvédelmi termékprofillal (PEP) rendelkezik.

GYIK – Gyakran Ismételt Kérdések

1. Mi a különbség az RCBO és a sima kismegszakító között?

Az RCBO a túlterhelés- és zárlatvédelmen túl szivárgóáram-védelmet (életvédelem) is biztosít egyetlen készülékben.

2. Mit jelent az A típus?

Az A típus a tiszta szinuszos váltóáramú és a pulzáló egyenáramú hibaáramot egyaránt érzékeli, ezért elektronikát tartalmazó készülékekhez ajánlott.

3. Mire való a 30 mA érzékenység?

A 30 mA-es érzékenység az emberi élet védelmét szolgálja áramütés ellen, közvetlen érintés esetén.

4. Hány modul széles?

1P+N kivitelben 2 modul, 3P+N kivitelben 5 modul (18 mm/modul).
