Schneider Electric Acti9 NG125H 18711 kismegszakító – 1P, C görbe, 50 A

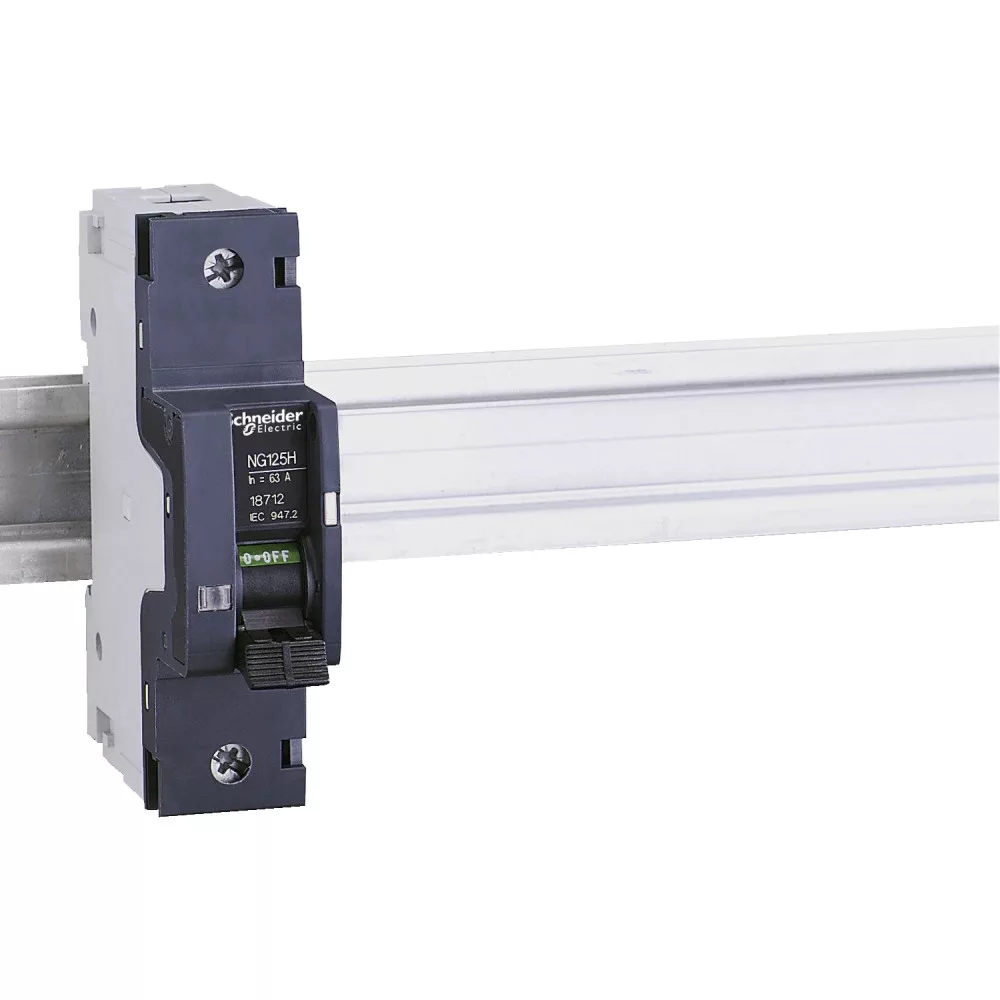

A Schneider Electric Acti9 NG125H 18711 egy egypólusú moduláris kismegszakító, amely az áramkörök túlterhelés és zárlat elleni védelmét látja el. Névleges árama 50 A, kioldási karakterisztikája C (5…10 x In), zárlati megszakítóképessége 36 kA (Icu) 230 V AC feszültségen az EN/IEC 60947-2 szerint, 110…220 V AC-n pedig 70 kA. Az NG125 széria a nagy zárlati áramú ipari hálózatok fővezetéki és betáplálási pozícióihoz készült, ahol a moduláris kismegszakítók szokásos zárlatbírása már nem elegendő. A készülék egyfázisú fővezetékek és főkörök fázisvezetőjének védelmére szolgál.
Termikus-mágneses kioldóegységgel készül: a termikus tag a tartós túlterhelést, a mágneses tag a rövidzárlati áramot érzékeli. Névleges szigetelési feszültsége 690 V AC, lökőfeszültség-állósága 8 kV – mindkettő magasabb a moduláris széria szokásos értékeinél, ami ipari környezetben nagyobb tartalékot ad. A készüléken kézi kioldási teszt gomb található a működés ellenőrzéséhez, és beépített zárral lakatolható, ami karbantartási kizáráshoz használható.
A kismegszakító 1,5 modul helyet foglal a szekrényben (103 × 27 × 81 mm, magasság × szélesség × mélység), 35 mm-es szimmetrikus DIN sínre pattintható klipszes rögzítéssel, függőleges beépítési helyzetben. Az alagút típusú terminálokba merev vezető 1,5…50 mm², sodrott vezető 1…35 mm² keresztmetszetig köthető, 3,5 N.m meghúzási nyomatékkal. A készülék fésűs gyűjtősínnel és elosztóblokkal sorolható.
Fő műszaki jellemzők
- Gyártói cikkszám: 18711
- Termékcsalád: Acti 9 / Acti9 NG125
- Készülék rövid neve: NG125H
- Termék típusa: kismegszakító (moduláris)
- Pólusszám: 1P (1 védett pólus)
- Névleges áram (In): 50 A
- Kioldási karakterisztika: C görbe (5…10 x In)
- Kioldóegység: termikus-mágneses
- Zárlati megszakítóképesség (Icu): 36 kA – 230 V AC, 70 kA – 110…220 V AC (EN/IEC 60947-2)
- Egyenáramú alkalmazás: max. 144 V DC, Icu 25 kA
- Névleges üzemi feszültség (Ue): 230 V AC, max. 240 V AC
- Névleges szigetelési feszültség (Ui): 690 V AC
- Lökőfeszültség-állóság (Uimp): 8 kV
- Hálózati frekvencia: 50/60 Hz
- Modulszélesség: 1,5 modul (27 mm)
- Méretek: 103 × 27 × 81 mm (magasság × szélesség × mélység)
- Tömeg: 0,24 kg
- Szerelés: 35 mm-es szimmetrikus DIN sín, klipszes rögzítés, függőleges beépítés
- Fésűs gyűjtősín és elosztóblokk: sorolható
- Csatlakozás: alagút típusú terminálok, merev 1,5…50 mm², sodrott 1…35 mm²
- Meghúzási nyomaték: 3,5 N.m
- Csupaszítási hossz: 20 mm
- Állapotjelzés: ON/OFF jelzés, szétkapcsolásjelző és érintkezőállapot-jelző
- Teszt: kézi kioldási teszt gomb
- Reteszelés: beépített zárral lakatolható
- Védettség: IP20, mechanikai szilárdság IK05
- Mechanikai élettartam: 20000 kapcsolási ciklus
- Elektromos élettartam: 10000 kapcsolási ciklus
- Üzemi hőmérséklet: -30…70 °C
- Tárolási hőmérséklet: -40…70 °C
- Túlfeszültségi kategória: IV
- Szabványok: EN/IEC 60947-2
Tipikus felhasználási területek
- Ipari fővezetékek és betáplálások védelme nagy zárlati áramú hálózaton
- Alelosztók és technológiai szekrények betáplálásának védelme
- Kereskedelmi és ipari épületek fő elosztóhálózata
- Egyenáramú körök védelme a megadott feszültséghatárig
Gyakori kérdések
Mire használható a Schneider 18711 kismegszakító?
Az Acti9 NG125H 18711 ipari fővezetékek és betáplálások túlterhelés és rövidzárlat elleni védelmére szolgál 50 A névleges áramig. Egypólusú kivitelben készül, egyfázisú fővezetékek és főkörök fázisvezetőjének védelmére.
Miben más az NG125H, mint egy iC60 vagy C120 kismegszakító?
Az NG125H lényegesen nagyobb zárlatbírású: Icu értéke 36 kA 230 V AC-n, névleges szigetelési feszültsége 690 V AC, lökőfeszültség-állósága 8 kV. Ipari hálózatokhoz készült, ahol a zárlati áram meghaladja a moduláris széria határait.
Mekkora a zárlati megszakítóképessége?
Zárlati megszakítóképessége (Icu) 36 kA 230 V AC feszültségen és 70 kA 110…220 V AC-n, az EN/IEC 60947-2 szerint. Ez a kivitel EN/IEC 60898-1 szerinti Icn értékkel nem rendelkezik, mert ipari, nem lakossági alkalmazásra minősítették.
Hány modul helyet foglal az elosztószekrényben?
A készülék 1,5 modul széles, azaz 27 mm helyet igényel a sínen (pólusonként 1,5 modul). Teljes mérete 103 × 27 × 81 mm (magasság × szélesség × mélység).
Milyen keresztmetszetű vezeték köthető be?
Az alagút típusú terminálokba merev vezető 1,5…50 mm², sodrott vezető 1…35 mm² keresztmetszetig köthető. A meghúzási nyomaték 3,5 N.m, a csupaszítási hossz 20 mm.
Lezárható vagy tesztelhető a készülék?
Igen, a kismegszakító beépített zárral lakatolható, így karbantartás idejére kizárt állapotban rögzíthető. A működés ellenőrzéséhez kézi kioldási teszt gomb áll rendelkezésre, az állapotot pedig ON/OFF jelzés, szétkapcsolásjelző és érintkezőállapot-jelző mutatja.
Milyen gyűjtősínnel sorolható?
Az 18711 kismegszakító az 1 pólusú, 125 A-es Acti9 C120/NG125 gyűjtősínnel sorolható, amellyel az elosztószekrény bekötése gyorsabb és áttekinthetőbb. Kompatibilis sín:
Milyen kiegészítők rendelhetők az 18711 kismegszakítóhoz?
Az 18711 kismegszakító segédérintkezőkkel és kioldókkal szerelhető fel, amelyekkel a készülék állapota távolról jelezhető, illetve a lekapcsolás távvezérelhető. Rendelhető kiegészítők:
