Schneider 14811 ACTI9 Gyűjtősín, C120-NG125, 1P

Schneider Electric Acti9 C120 / NG125 fésűs gyűjtősín, 1P, 125 A, 24 modul – 14811

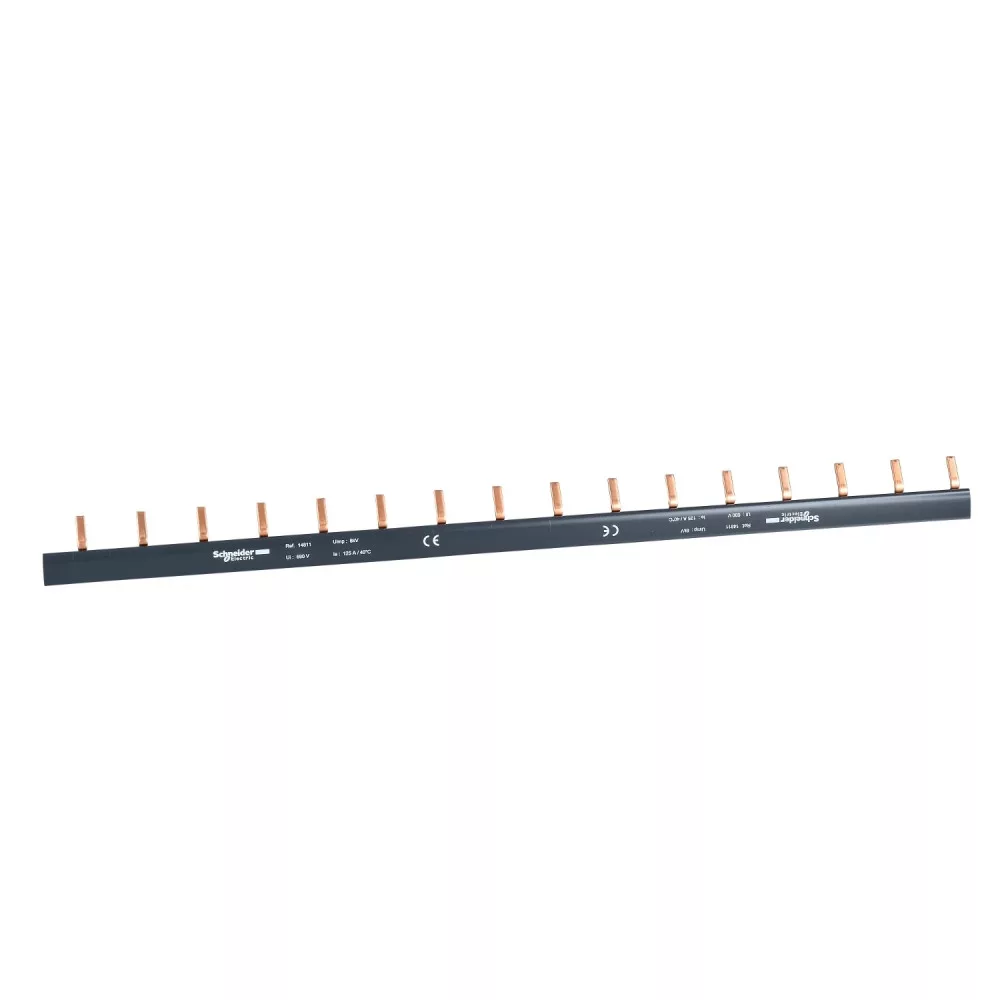

A 14811 a Schneider Electric Acti9 rendszerének darabolható fésűs gyűjtősínje, amely a C120 és NG125 családok kismegszakítóinak és terheléskapcsolóinak betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel. Ezek a készülékek a 63 A feletti tartományt fedik le, ahol az egyedi vezetékezés már vastag keresztmetszetet és jelentős szerelési időt igényelne.

A sín 1P kiosztású, elosztástípusa L, L jelöléssel, és 16 db 1 pólusú készülék fogadására alkalmas. Hossza 24 modul (430 mm), az utak közötti távolság 27 mm, a csatlakozótüskék osztása 27 mm. Névleges üzemi árama 125 A, kivezetésenként 63 A terhelhető, üzemi feszültsége 500 V AC, színe fehér (RAL 9003). Vágható kivitelű, így pontosan a beépítendő készüléksor hosszára szabható.

Műszaki jellemzők

• Termékcsalád: Acti 9
• Termék típusa: fésűs gyűjtősín
• Tartozék kategória: csatlakozó tartozék
• Kivitel: darabolható (vágható), szigetelt
• Vonalak: 1L
• Kiosztás: 1P
• Elosztás típusa: L
• Kivezetések: 16 utas 1 L (16 db 1 pólusú készülék)
• Egy útra jutó pólusok: 1 x 1P
• Jelölés: L
• Utak közötti távolság: 27 mm
• Csatlakozótüske-osztás: 27 mm
• Csatlakozás típusa: tüskés
• Hossz: 24 modul (430 mm)
• 9 mm-es osztások: 48
• Névleges üzemi áram (Ie): 125 A (–40 °C)
• Kivezetésenkénti maximális áram: 63 A
• Névleges üzemi feszültség (Ue): 500 V AC
• Névleges szigetelési feszültség (Ui): 500 V AC
• Szerelési mód: vízszintes
• Szerelési hely: felül vagy alul, alagút típusú terminálok mellett
• Szín: fehér (RAL 9003)
• Szennyezettségi fok: 3
• Tűzállóság: 960 °C (30 s) izzóhuzal-vizsgálat (IEC 60695-2-1)
• Szabvány: EN/IEC 61439-5
• Kompatibilitás: Acti 9 NG125, Acti 9 C120
• Tömeg: 0,105 kg

Felhasználási területek

• Fő- és alelosztók betáplálása 63 A feletti kismegszakítókkal
• Ipari elosztószekrények, ahol a C120 és NG125 készülékek a jellemzők
• Kereskedelmi és irodaépületek nagyobb terhelésű emeleti elosztói
• Szekrénygyártás és sorozatszerelés, ahol a huzalozási idő számít
• Meglévő nagyobb áramú elosztók bővítése, felújítása

Gyakori kérdések

Mire való a 14811 fésűs gyűjtősín?

A kalapsínre sorolt Acti9 C120 és NG125 készülékek betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel, egyedi vezetékezés helyett. Ezek a családok a 63 A feletti tartományt fedik le, ahol a vezetékes betáplálás már vastag keresztmetszetet kívánna.

Hány készülék köthető rá?

A kiosztás 16 utas 1 L, vagyis legfeljebb 16 db 1 pólusú készülék csatlakoztatható. Az utak közötti távolság 27 mm, a sín hossza 24 modul (430 mm).

Mekkora áram terhelhető rá?

A sín névleges üzemi árama 125 A (–40 °C-ig), egy kivezetésre azonban legfeljebb 63 A juthat. A betáplálás oldalán tehát a teljes 125 A kihasználható, az egyes elmenő körök viszont 63 A-ig terhelhetők.

Miben más ez a sín a kisebb Acti9 sínekhez képest?

A csatlakozótüskék osztása itt 27 mm, mert a C120 és NG125 készülékek pólusonként 1,5 modulhelyet foglalnak. Az iC60-as rendszer 18 mm-es, illetve az iC40-es rendszer 9 mm-es osztású sínjei ezért nem cserélhetők fel ezzel. Az üzemi feszültség is magasabb: 500 V AC.

Milyen készülékekkel kompatibilis?

A gyártói adatlap szerint az Acti 9 NG125, Acti 9 C120 családokkal. A bekötés felül vagy alul, alagút típusú terminálok mellett történhet, vagyis a készüléksor felső és alsó oldalán egyaránt.

Milyen kivitelű a sín?

Szigetelt, fehér (RAL 9003) színű, vízszintes szerelésű. Szennyezettségi foka 3, tűzállósági jellemzője 960 °C (30 s) izzóhuzal-vizsgálat (IEC 60695-2-1), a termék az EN/IEC 61439-5 szabvány szerint készül.

Méretre vágható, és milyen tartozék illik hozzá?

Igen, vágható kivitelű, így pontosan a beépítendő készüléksor hosszára szabható. A fel nem használt csatlakozótüskék lefedésére a 14818 takarósapka (27 mm) való. Más kiosztású, azonos rendszerű változatok: 14812 (2P), 14813 (3P).
