Schneider 19059 SDV hibajelző-érintkező, NG125, NC

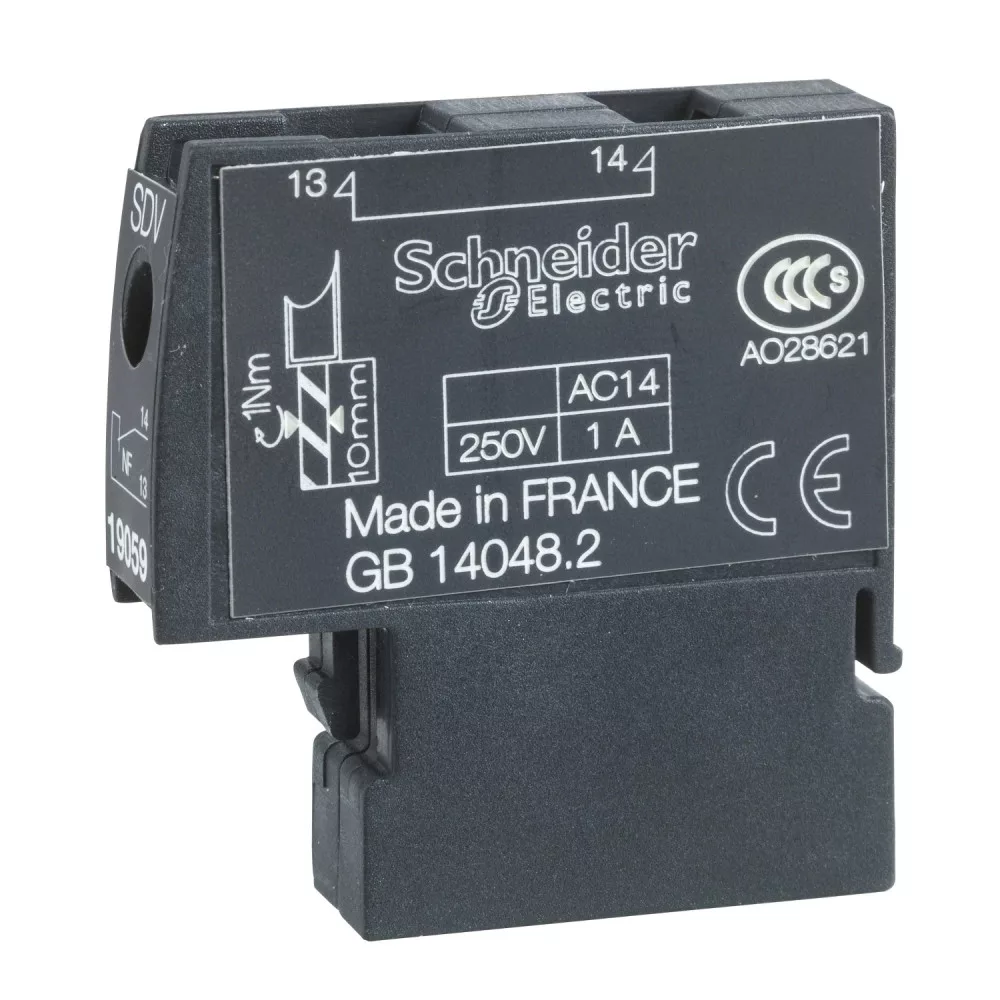

Schneider Electric Acti9 NG125 SDV hibajelző érintkező – 19059

A Schneider Electric Acti9 NG125 SDV hibajelző érintkező (19059) az NG125 megszakítócsaládhoz készült kiegészítő modul, amely az NG125 készülékcsaládhoz illeszkedő Vigi áramvédő blokk hibából eredő kioldását jelzi vissza. A modul a készülék mellé, a szekrényen belül épül be, így a jelzés vagy a vezérlés a kapcsolószekrényből kezelőpultra, PLC-re vagy épületfelügyeleti rendszerbe vihető.

A modulban 1 db nyitó (NC) érintkező található, kapcsolható árama AC-15: 0,1…1 A / 250 V AC (50/60 Hz). A bekötés csavaros sorkapcsokon történik, a meghúzási nyomaték 1 N·m, a csupaszítási hossz 10 mm. Névleges szigetelési feszültsége 690 V AC (50/60 Hz), lökőfeszültség-állósága 8 kV, elektromos élettartama 10 000 kapcsolási ciklus.

Műszaki jellemzők

• Cikkszám: 19059
• Termékcsalád: Schneider Electric Acti 9 NG125
• Típus: SDV hibajelző érintkező
• Érintkezők: 1 NC (1 db nyitó (NC) érintkező)
• Kapcsolható áram: AC-15: 0,1…1 A / 250 V AC (50/60 Hz)
• [Ui] névleges szigetelési feszültség: 690 V AC (50/60 Hz)
• [Uimp] lökőfeszültség-állóság: 8 kV
• Szerelés: Plug-on rögzítés, hálózatoldali beépítési helyre
• Beépítési szélesség: 8,8 mm, azaz 0,5 modul (1 modul = 17,5–18 mm)
• Csatlakozás: Csavaros sorkapocs nyomólemez nélkül: 1 × 0,5…2,5 mm² merev, 1 × 0,5…1,5 mm² rugalmas, 2 × 2,5 mm² merev, 2 × 1,5 mm² sodrott érvéghüvellyel
• Vezetékcsupaszítás hossza: 10 mm
• Meghúzási nyomaték: 1 N·m
• Elektromos élettartam: 10 000 kapcsolási ciklus
• Méretek (magasság × szélesség × mélység): 36×8,8×34,64 mm
• Tömeg: kb. 35 g
• Üzemi hőmérséklet: -25…60 °C, tárolási hőmérséklet: -40…85 °C
• Szabványok: EN/IEC 60947-5-1, DIN VDE 0660 200. rész

Kompatibilitás

• Acti 9 Vigi NG160

Felhasználási területek

• Ipari és kereskedelmi elosztószekrények NG125 főkapcsoló- és leágazási körei
• Megszakító állapotának és kioldásának távoli visszajelzése kezelőpultra
• Épületfelügyeleti (BMS) és PLC rendszerekhez illesztett állapotjelzés
• Vigi áramvédő kiegészítő blokkal szerelt NG125 készülékek
• Szerverszobák, hűtés- és szivattyúkörök felügyelete, ahol a szabályozott lekapcsolás követelmény

Gyakori kérdések

Mire való a Schneider Electric Acti9 NG125 19059?

A 19059 egy kiegészítő modul, amely az NG125 készülékcsaládhoz illeszkedő Vigi áramvédő blokk hibából eredő kioldását jelzi vissza. Önmagában nem véd a túláram ellen: mindig a hozzá kapcsolt NG125 készülékkel együtt működik.

Hány modulhelyet foglal el a szekrényben?

A készülék 8,8 mm széles, ami 0,5 modulnak felel meg (1 modul = 17,5–18 mm). Teljes mérete 36×8,8×34,64 mm (magasság × szélesség × mélység), tömege kb. 35 g.

Hogyan kell felszerelni?

Plug-on rögzítés, hálózatoldali beépítési helyre. A bekötés csavaros sorkapcsokon történik, a csupaszítási hossz 10 mm, a meghúzási nyomaték 1 N·m.

Milyen készülékekkel kompatibilis?

A modul az NG125 készülékcsaládhoz készült. Illeszkedő típusok: Acti 9 Vigi NG160.

Mekkora terhelés köthető az érintkezőre?

A kapcsolható áram AC-15: 0,1…1 A / 250 V AC (50/60 Hz). Ennél nagyobb terhelés esetén közbeiktatott relé alkalmazása szükséges.

Mi a különbség az OF és az SD érintkező között?

Az OF érintkező a megszakító érintkezőinek helyzetét jelzi, akár kézi kapcsolásról, akár kioldásról van szó. Az SD érintkező csak akkor működik, ha a lekapcsolást hiba (túláram, zárlat vagy áramvédelmi kioldás) okozta.

Milyen más NG125 kiegészítő érhető el ehhez a készülékcsaládhoz?

Az NG125 család több jelző- és kioldómodullal bővíthető, például: 19058 NG125 SDV, 1 NO, 19071 NG125 OF+OF, 2 C/O, 19072 NG125 OF+SD, 2 C/O.
