Schneider 19071 OF+OF segédérintkező, NG125

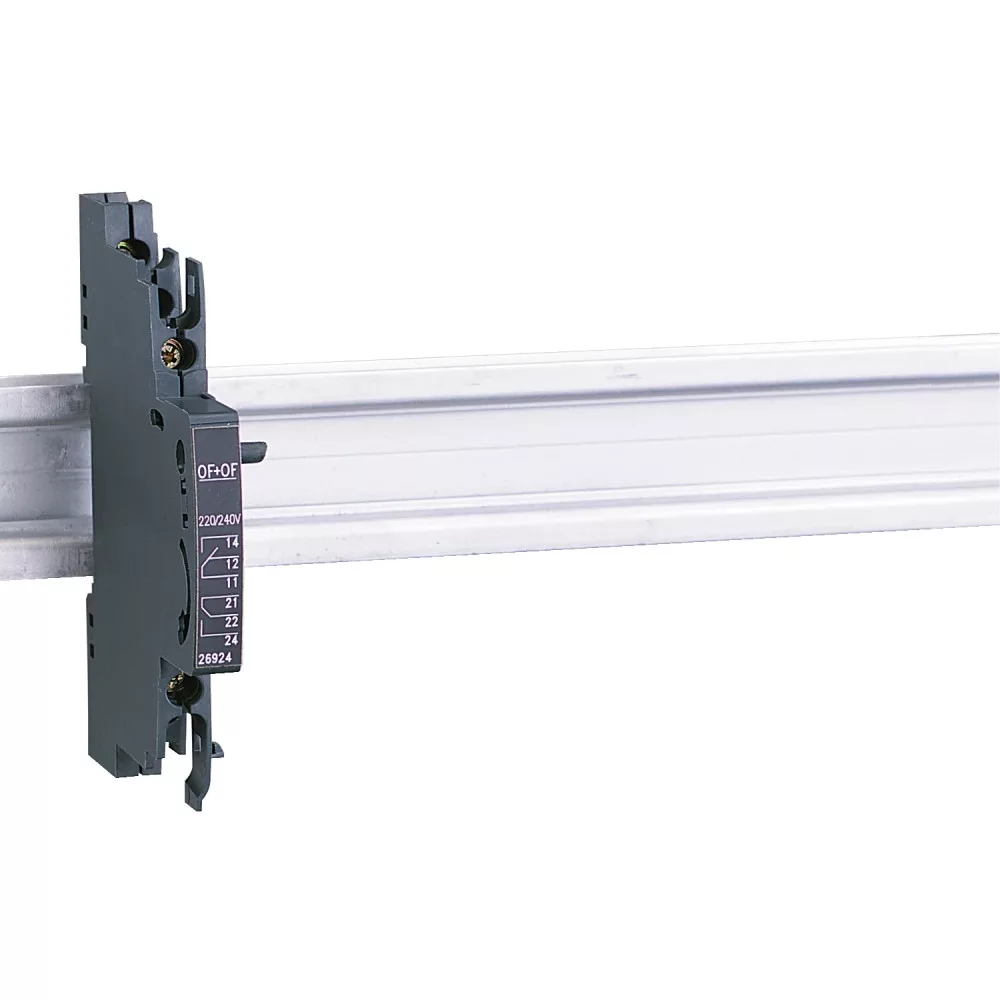

Schneider Electric Acti9 NG125 OF+OF segédérintkező – 19071

A Schneider Electric Acti9 NG125 OF+OF segédérintkező (19071) az NG125 megszakítócsaládhoz készült kiegészítő modul, amely két független váltóérintkezőn keresztül jelzi a megszakító érintkezőinek helyzetét (BE/KI). A modul a készülék mellé, a szekrényen belül épül be, így a jelzés vagy a vezérlés a kapcsolószekrényből kezelőpultra, PLC-re vagy épületfelügyeleti rendszerbe vihető.

A modulban 2 db váltóérintkező található, kapcsolható árama 0,1…3 A / 415 V AC, 0,1…6 A / ≤ 240 V AC, 0,1…1 A / 130 V DC, 0,1…3 A / ≤ 48 V DC. A bekötés csavaros sorkapcsokon történik, a meghúzási nyomaték 1 N·m, a csupaszítási hossz 10 mm. Névleges szigetelési feszültsége 690 V AC (50/60 Hz), lökőfeszültség-állósága 8 kV, elektromos élettartama 10 000 kapcsolási ciklus.

Műszaki jellemzők

• Cikkszám: 19071
• Termékcsalád: Schneider Electric Acti 9 NG125
• Típus: OF+OF segédérintkező
• Érintkezők: 2 C/O (2 db váltóérintkező)
• Kapcsolható áram: 0,1…3 A / 415 V AC, 0,1…6 A / ≤ 240 V AC, 0,1…1 A / 130 V DC, 0,1…3 A / ≤ 48 V DC
• [Ui] névleges szigetelési feszültség: 690 V AC (50/60 Hz)
• [Uimp] lökőfeszültség-állóság: 8 kV
• Szerelés: Rögzített szerelés két TL között, DIN sínre
• Beépítési szélesség: 9 mm, azaz 0,5 modul (1 modul = 17,5–18 mm)
• Csatlakozás: Csavaros sorkapocs nyomólemez nélkül: 1 × 0,5…2,5 mm² merev, 1 × 0,5…1,5 mm² rugalmas, 2 × 2,5 mm² merev, 2 × 1,5 mm² sodrott érvéghüvellyel
• Vezetékcsupaszítás hossza: 10 mm
• Meghúzási nyomaték: 1 N·m
• Elektromos élettartam: 10 000 kapcsolási ciklus
• Méretek (magasság × szélesség × mélység): 102,8×9×75,5 mm
• Tömeg: kb. 66 g
• Üzemi hőmérséklet: -25…60 °C, tárolási hőmérséklet: -40…85 °C
• Szabványok: EN/IEC 60947-5-1, DIN VDE 0660 200. rész

Kompatibilitás

• Acti 9 NG160E
• Acti 9 NG125N
• Acti 9 NG125

Felhasználási területek

• Ipari és kereskedelmi elosztószekrények NG125 főkapcsoló- és leágazási körei
• Megszakító állapotának és kioldásának távoli visszajelzése kezelőpultra
• Épületfelügyeleti (BMS) és PLC rendszerekhez illesztett állapotjelzés
• Szerverszobák, hűtés- és szivattyúkörök felügyelete, ahol a szabályozott lekapcsolás követelmény

Gyakori kérdések

Mire való a Schneider Electric Acti9 NG125 19071?

A 19071 egy kiegészítő modul, amely két független váltóérintkezőn keresztül jelzi a megszakító érintkezőinek helyzetét (BE/KI). Önmagában nem véd a túláram ellen: mindig a hozzá kapcsolt NG125 készülékkel együtt működik.

Hány modulhelyet foglal el a szekrényben?

A készülék 9 mm széles, ami 0,5 modulnak felel meg (1 modul = 17,5–18 mm). Teljes mérete 102,8×9×75,5 mm (magasság × szélesség × mélység), tömege kb. 66 g.

Hogyan kell felszerelni?

Rögzített szerelés két TL között, DIN sínre. A bekötés csavaros sorkapcsokon történik, a csupaszítási hossz 10 mm, a meghúzási nyomaték 1 N·m.

Milyen készülékekkel kompatibilis?

A modul az NG125 készülékcsaládhoz készült. Illeszkedő típusok: Acti 9 NG160E, Acti 9 NG125N, Acti 9 NG125.

Mekkora terhelés köthető az érintkezőre?

A kapcsolható áram 0,1…3 A / 415 V AC, 0,1…6 A / ≤ 240 V AC, 0,1…1 A / 130 V DC, 0,1…3 A / ≤ 48 V DC. Ennél nagyobb terhelés esetén közbeiktatott relé alkalmazása szükséges.

Mi a különbség az OF és az SD érintkező között?

Az OF érintkező a megszakító érintkezőinek helyzetét jelzi, akár kézi kapcsolásról, akár kioldásról van szó. Az SD érintkező csak akkor működik, ha a lekapcsolást hiba (túláram, zárlat vagy áramvédelmi kioldás) okozta.

Milyen más NG125 kiegészítő érhető el ehhez a készülékcsaládhoz?

Az NG125 család több jelző- és kioldómodullal bővíthető, például: 19058 NG125 SDV, 1 NO, 19059 NG125 SDV, 1 NC, 19072 NG125 OF+SD, 2 C/O.
