Schneider 19060 MXV munkaáramú kioldó, NG125

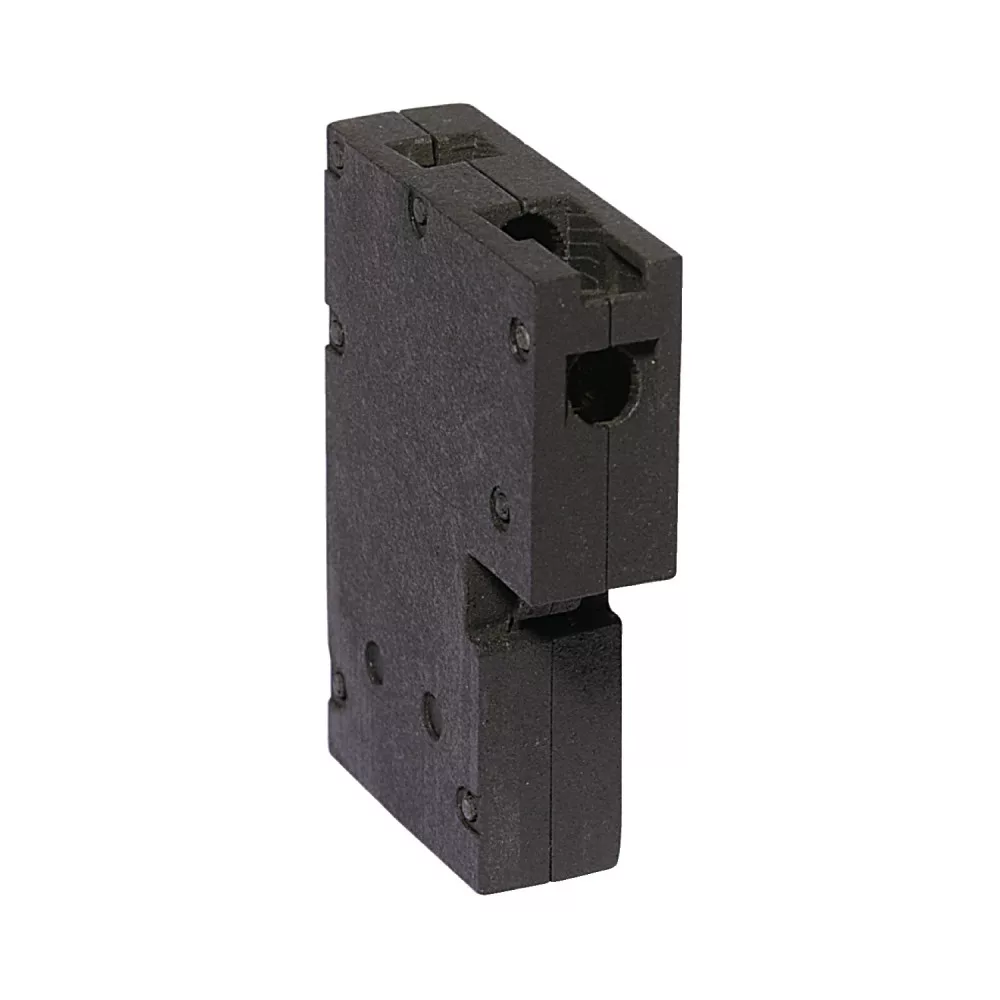

Schneider Electric Acti9 NG125 MXV munkaáramú kioldó – 19060

A Schneider Electric Acti9 NG125 MXV munkaáramú kioldó (19060) az NG125 megszakítócsaládhoz készült kiegészítő modul, amely külső vezérlőjelre azonnal kioldja a hozzá kapcsolt készüléket, a Vigi NG125 áramvédő kiegészítő blokkra szerelve. A modul a készülék mellé, a szekrényen belül épül be, így a jelzés vagy a vezérlés a kapcsolószekrényből kezelőpultra, PLC-re vagy épületfelügyeleti rendszerbe vihető.

Vezérlőáramkörének feszültsége 110…240 V AC (50/60 Hz), 110 V DC. A működést helyi művelet jelző mutatja. Névleges szigetelési feszültsége 690 V AC (50/60 Hz), lökőfeszültség-állósága 8 kV, elektromos élettartama 10 000 kapcsolási ciklus.

Műszaki jellemzők

• Cikkszám: 19060
• Termékcsalád: Schneider Electric Acti 9 NG125
• Típus: MXV munkaáramú kioldó
• [Uc] vezérlőáramkör feszültsége: 110…240 V AC (50/60 Hz), 110 V DC
• [Ui] névleges szigetelési feszültség: 690 V AC (50/60 Hz)
• [Uimp] lökőfeszültség-állóság: 8 kV
• Helyi jelzés: művelet jelző
• Szerelés: Rögzített szerelés két TL között, 300 mm mély szekrényekhez
• Beépítési szélesség: 25 mm, azaz 1,5 modul (1 modul = 17,5–18 mm)
• Csatlakozás: Csavaros sorkapocs nyomólemez nélkül: 1 × 0,5…2,5 mm² merev, 1 × 0,5…1,5 mm² rugalmas, 2 × 2,5 mm² merev, 2 × 1,5 mm² sodrott érvéghüvellyel
• Vezetékcsupaszítás hossza: 10 mm
• Meghúzási nyomaték: 1 N·m
• Védettség: IP20 B, illetve IP40
• Elektromos élettartam: 10 000 kapcsolási ciklus
• Méretek (magasság × szélesség × mélység): 106×25×80 mm
• Tömeg: 38 g
• Üzemi hőmérséklet: -25…60 °C, tárolási hőmérséklet: -40…85 °C
• Szabványok: EN/IEC 60947-3

Kompatibilitás

• Acti 9 Vigi NG160
• Vigi NG125 áramvédő kiegészítő blokk (A-SI típus)

Felhasználási területek

• Ipari és kereskedelmi elosztószekrények NG125 főkapcsoló- és leágazási körei
• Távoli lekapcsolás kezelőpultról, gombról vagy felügyeleti rendszerből
• Tűzjelző vagy gázérzékelő jelére történő automatikus áramtalanítás
• Vigi áramvédő kiegészítő blokkal szerelt NG125 készülékek
• Szerverszobák, hűtés- és szivattyúkörök felügyelete, ahol a szabályozott lekapcsolás követelmény

Gyakori kérdések

Mire való a Schneider Electric Acti9 NG125 19060?

A 19060 egy kiegészítő modul, amely külső vezérlőjelre azonnal kioldja a hozzá kapcsolt készüléket, a Vigi NG125 áramvédő kiegészítő blokkra szerelve. Önmagában nem véd a túláram ellen: mindig a hozzá kapcsolt NG125 készülékkel együtt működik.

Hány modulhelyet foglal el a szekrényben?

A készülék 25 mm széles, ami 1,5 modulnak felel meg (1 modul = 17,5–18 mm). Teljes mérete 106×25×80 mm (magasság × szélesség × mélység), tömege 38 g.

Hogyan kell felszerelni?

Rögzített szerelés két TL között, 300 mm mély szekrényekhez. A bekötés csavaros sorkapcsokon történik, a csupaszítási hossz 10 mm, a meghúzási nyomaték 1 N·m.

Milyen készülékekkel kompatibilis?

A modul az NG125 készülékcsaládhoz készült. Illeszkedő típusok: Acti 9 Vigi NG160, Vigi NG125 áramvédő kiegészítő blokk (A-SI típus).

Mekkora vezérlőfeszültséget igényel?

A vezérlőáramkör feszültsége 110…240 V AC (50/60 Hz), 110 V DC. Ettől eltérő hálózathoz a család másik feszültségváltozatát kell választani.

Mi a különbség a munkaáramú és a nullfeszültség kioldó között?

A munkaáramú (MX) kioldó akkor kapcsol le, amikor feszültséget kap a vezérlőkörén, a nullfeszültség (MN) kioldó pedig akkor, amikor a vezérlőfeszültség megszűnik. Biztonsági körökhöz általában a nullfeszültségű megoldás az alkalmasabb, mert a vezetékszakadást is lekapcsolásként kezeli.

Milyen más NG125 kiegészítő érhető el ehhez a készülékcsaládhoz?

Az NG125 család több jelző- és kioldómodullal bővíthető, például: 19064 NG125 MX+OF, 230…415 V AC / 110…130 V DC, 19066 NG125 MX+OF, 24 V AC / DC, 19067 NG125 MN, 220…240 V AC.
