Schneider 19066 MX+OF munkaáramú kioldó, NG125, 24VAC, 24VDC

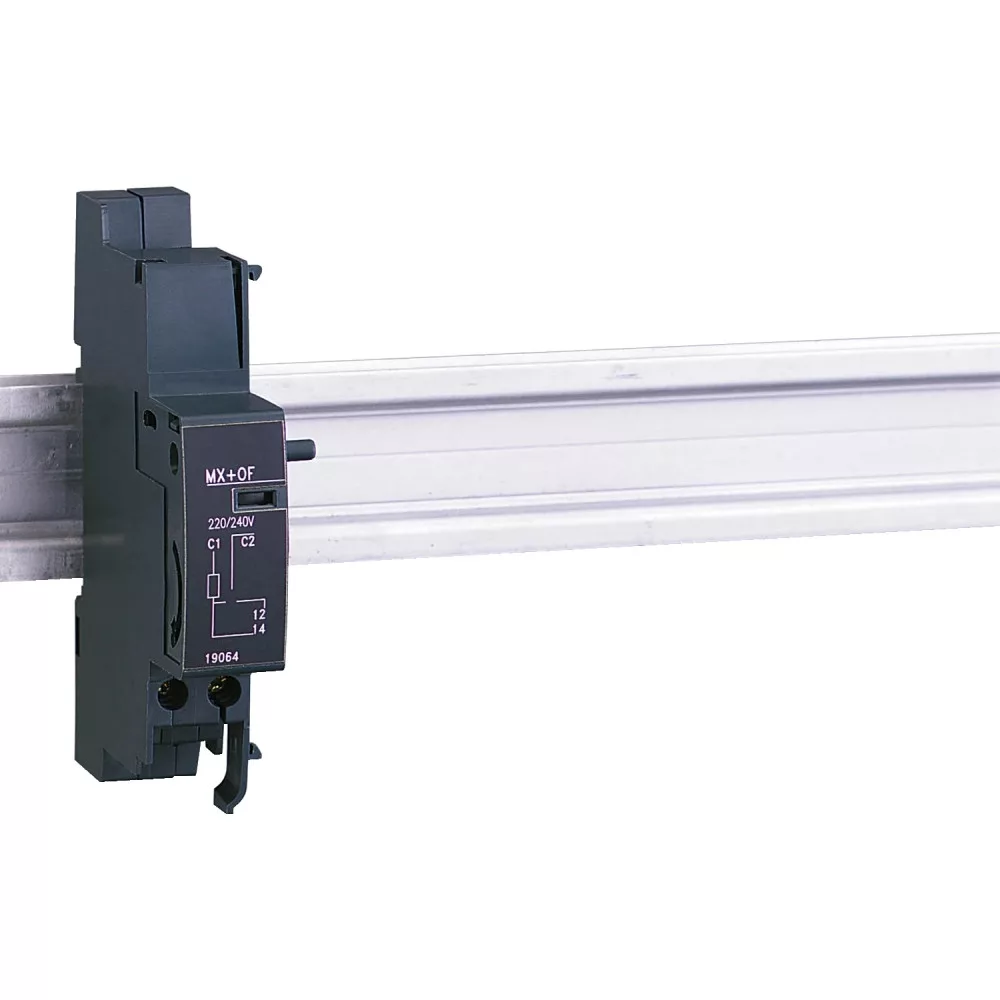

Schneider Electric Acti9 NG125 MX+OF munkaáramú kioldó jelzőérintkezővel – 19066

A Schneider Electric Acti9 NG125 MX+OF munkaáramú kioldó jelzőérintkezővel (19066) az NG125 megszakítócsaládhoz készült kiegészítő modul, amely külső vezérlőjelre azonnal kioldja a megszakítót, és beépített jelzőérintkezőjén vissza is jelzi az érintkezők helyzetét. A modul a készülék mellé, a szekrényen belül épül be, így a jelzés vagy a vezérlés a kapcsolószekrényből kezelőpultra, PLC-re vagy épületfelügyeleti rendszerbe vihető.

Vezérlőáramkörének feszültsége 24 V AC (50/60 Hz), 24 V DC. A beépített 1 C/O jelzőérintkező kapcsolható árama 0,1…6 A / ≤ 240 V AC, 0,1…3 A / ≤ 48 V DC, így jelzőlámpa, PLC bemenet vagy épületfelügyeleti rendszer közvetlenül csatlakoztatható rá. A működést helyi művelet jelző mutatja. Névleges szigetelési feszültsége 690 V AC (50/60 Hz), lökőfeszültség-állósága 8 kV, elektromos élettartama 10 000 kapcsolási ciklus.

Műszaki jellemzők

• Cikkszám: 19066
• Termékcsalád: Schneider Electric Acti 9 NG125
• Típus: MX+OF munkaáramú kioldó jelzőérintkezővel
• Érintkezők: 1 C/O (1 db váltóérintkező)
• Kapcsolható áram: 0,1…6 A / ≤ 240 V AC, 0,1…3 A / ≤ 48 V DC
• [Uc] vezérlőáramkör feszültsége: 24 V AC (50/60 Hz), 24 V DC
• [Ui] névleges szigetelési feszültség: 690 V AC (50/60 Hz)
• [Uimp] lökőfeszültség-állóság: 8 kV
• Helyi jelzés: művelet jelző
• Szerelés: Rögzített szerelés két TL között, 35 mm-es szimmetrikus DIN sínre
• Beépítési szélesség: 18 mm, azaz 1 modul (1 modul = 17,5–18 mm)
• Csatlakozás: Csavaros sorkapocs nyomólemez nélkül: 1 × 0,5…2,5 mm² merev, 1 × 0,5…1,5 mm² rugalmas, 2 × 2,5 mm² merev, 2 × 1,5 mm² sodrott érvéghüvellyel
• Vezetékcsupaszítás hossza: 10 mm
• Meghúzási nyomaték: 1 N·m
• Védettség: IP20 B, illetve IP40
• Elektromos élettartam: 10 000 kapcsolási ciklus
• Méretek (magasság × szélesség × mélység): 105×18×78 mm
• Tömeg: 132 g
• Üzemi hőmérséklet: -25…60 °C, tárolási hőmérséklet: -40…85 °C
• Szabványok: EN/IEC 60947-3

Kompatibilitás

• Acti 9 Vigi NG160
• Acti 9 NG125N
• Acti 9 NG160E
• Acti 9 NG125

Felhasználási területek

• Ipari és kereskedelmi elosztószekrények NG125 főkapcsoló- és leágazási körei
• Távoli lekapcsolás kezelőpultról, gombról vagy felügyeleti rendszerből
• Tűzjelző vagy gázérzékelő jelére történő automatikus áramtalanítás
• Szerverszobák, hűtés- és szivattyúkörök felügyelete, ahol a szabályozott lekapcsolás követelmény

Gyakori kérdések

Mire való a Schneider Electric Acti9 NG125 19066?

A 19066 egy kiegészítő modul, amely külső vezérlőjelre azonnal kioldja a megszakítót, és beépített jelzőérintkezőjén vissza is jelzi az érintkezők helyzetét. Önmagában nem véd a túláram ellen: mindig a hozzá kapcsolt NG125 készülékkel együtt működik.

Hány modulhelyet foglal el a szekrényben?

A készülék 18 mm széles, ami 1 modulnak felel meg (1 modul = 17,5–18 mm). Teljes mérete 105×18×78 mm (magasság × szélesség × mélység), tömege 132 g.

Hogyan kell felszerelni?

Rögzített szerelés két TL között, 35 mm-es szimmetrikus DIN sínre. A bekötés csavaros sorkapcsokon történik, a csupaszítási hossz 10 mm, a meghúzási nyomaték 1 N·m.

Milyen készülékekkel kompatibilis?

A modul az NG125 készülékcsaládhoz készült. Illeszkedő típusok: Acti 9 Vigi NG160, Acti 9 NG125N, Acti 9 NG160E, Acti 9 NG125.

Mekkora vezérlőfeszültséget igényel?

A vezérlőáramkör feszültsége 24 V AC (50/60 Hz), 24 V DC. Ettől eltérő hálózathoz a család másik feszültségváltozatát kell választani.

Mi a különbség a munkaáramú és a nullfeszültség kioldó között?

A munkaáramú (MX) kioldó akkor kapcsol le, amikor feszültséget kap a vezérlőkörén, a nullfeszültség (MN) kioldó pedig akkor, amikor a vezérlőfeszültség megszűnik. Biztonsági körökhöz általában a nullfeszültségű megoldás az alkalmasabb, mert a vezetékszakadást is lekapcsolásként kezeli.

Milyen más NG125 kiegészítő érhető el ehhez a készülékcsaládhoz?

Az NG125 család több jelző- és kioldómodullal bővíthető, például: 19064 NG125 MX+OF, 230…415 V AC / 110…130 V DC, 19060 NG125 MXV, 110…240 V AC / 110 V DC, 19067 NG125 MN, 220…240 V AC.
