Schneider Electric A9A26917 ACTI9 iSD hibajelző érintkező, 2-100mA, 24-250VAC, 24-220VDC, alsó bekötés

Schneider Electric Acti9 iSD hibajelző érintkező – A9A26917

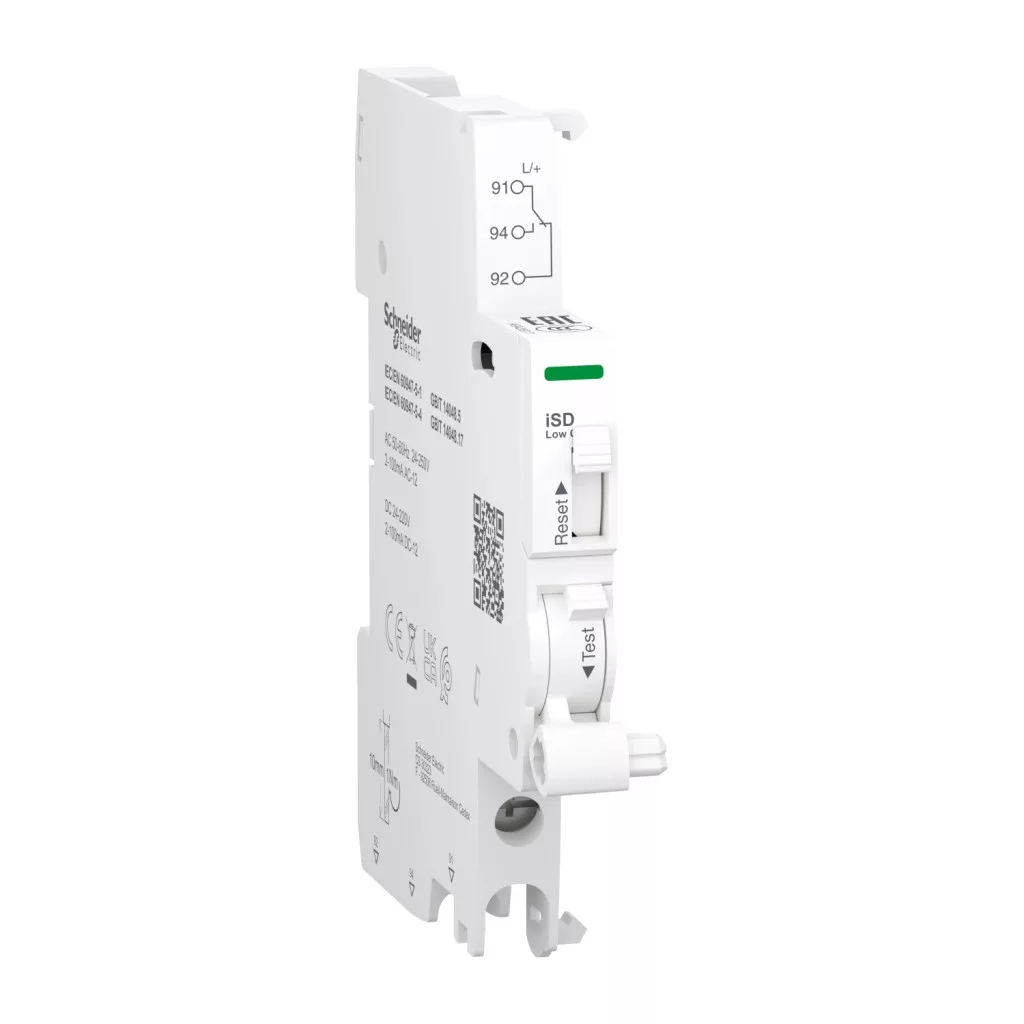

A Schneider Electric Acti9 A9A26917 hibajelző érintkező egy DIN sínre pattintható kiegészítő modul, amely kizárólag a hibából eredő kioldást (túláram, zárlat, áramvédelmi kioldás) jelzi. A készülék a megszakító bal oldalára kapcsolható, így a jelzés a kapcsolószekrényből vezérlőrendszerbe, jelzőlámpára vagy épületfelügyeleti rendszerbe továbbítható. Acti9 iC60, iC65, iID és iC40 készülékekhez.

A modulban 1 db váltóérintkező található, kapcsolható árama 2…100 mA / 24…240 V AC és 24…230 V DC tartományban. A bekötés alul, a fenéklap felőli csavaros sorkapcsokon történik, a meghúzási nyomaték 1 N·m, a csupaszítási hossz 10 mm. Névleges szigetelési feszültsége 500 V, lökőfeszültség-állósága 4 kV. A készülék daisy chain elrendezésben akár 100 eszközig sorba fűzhető, így nagyobb elosztókban is egyszerűen kialakítható a gyűjtött jelzés.

Műszaki jellemzők

• Cikkszám: A9A26917
• Termékcsalád: Schneider Electric Acti 9
• Típus: iSD hibajelző érintkező
• Érintkezők: 1 C/O (1 db váltóérintkező)
• Kapcsolható áram: 2…100 mA / 24…240 V AC és 24…230 V DC tartományban
• Üzemi feszültség: 24…250 V AC, 24…220 V DC
• [Ui] névleges szigetelési feszültség: 500 V
• [Uimp] lökőfeszültség-állóság: 4 kV
• Bekötés: alsó (fenéklap felőli) csavaros bekötés
• Csatlakozás: Csavaros sorkapocs (fenéklap): 1 × 1…4 mm² merev, 1 × 0,5…2,5 mm² rugalmas, 2 × 2,5 mm² merev
• Vezetékcsupaszítás hossza: 10 mm
• Meghúzási nyomaték: 1 N·m
• Szerelés: Klipszes rögzítés a megszakító bal oldalára, DIN sínre
• Beépítési szélesség: 9 mm, azaz fél modul (1 modul = 17,5–18 mm)
• Fésűs gyűjtősín kompatibilitás: felső oldalon
• Védettség: IP20
• Üzemmód: daisy chain, akár 100 készülék sorba fűzhető
• Méretek (magasság × szélesség × mélység): 86×9×73 mm
• Tömeg: 32 g
• Szín: fehér
• Üzemi hőmérséklet: -25…70 °C, tárolási hőmérséklet: -40…85 °C
• Szabványok: EN/IEC 60947-5-1, EN/IEC 60947-5-5 és DIN VDE 0660 200. rész

Kompatibilitás

• Acti 9 iC60H RCBO
• Acti 9 iC60L
• Acti 9 iC60H2 RCBO
• Acti 9 iC60 RCBO
• Acti 9 iKQE RCBO
• Acti 9 iCVm40
• Acti 9 iCVr40
• Acti 9 iDDm40

Felhasználási területek

• Lakossági, kereskedelmi és ipari elosztószekrények távjelzése
• Hibából eredő kioldás azonnali jelzése kritikus fogyasztói körökben
• Épületfelügyeleti (BMS) és PLC rendszerekhez illesztett állapotjelzés
• Nagy készülékszámú elosztók gyűjtött jelzése daisy chain bekötéssel
• Szerverszobák, hűtés- és szivattyúkörök felügyelete, ahol a kiesés gyors beavatkozást igényel

Gyakori kérdések

Mire való a Schneider Electric Acti9 A9A26917?

Az A9A26917 egy segédérintkező modul, amely kizárólag a hibából eredő kioldást (túláram, zárlat, áramvédelmi kioldás) jelzi. A jelzést potenciálmentes érintkezőn keresztül adja tovább, így jelzőlámpa, PLC vagy épületfelügyeleti rendszer közvetlenül fogadhatja.

Hány modulhelyet foglal el a szekrényben?

A készülék 9 mm széles, ami fél modulnak felel meg (1 modul = 17,5–18 mm). Teljes mérete 86×9×73 mm (magasság × szélesség × mélység), tömege 32 g.

Hogyan kell felszerelni?

A modul klipszes rögzítéssel, szerszám nélkül pattintható a megszakító bal oldalára, a DIN sínre. A bekötés alul, a fenéklap felőli csavaros sorkapcsokon történik, a meghúzási nyomaték 1 N·m.

Milyen készülékekkel kompatibilis?

Acti9 iC60, iC65, iID és iC40 készülékekhez. A pontos illeszkedést a megszakító típusjelének ellenőrzésével érdemes megerősíteni: Acti 9 iC60H RCBO, Acti 9 iC60L, Acti 9 iC60H2 RCBO, Acti 9 iC60 RCBO, Acti 9 iKQE RCBO.

Mekkora terhelés köthető az érintkezőre?

A kapcsolható áram 2…100 mA / 24…240 V AC és 24…230 V DC tartományban. Ennél nagyobb terhelés esetén közbeiktatott relé alkalmazása szükséges.

Milyen környezetben üzemeltethető?

Az üzemi környezeti hőmérséklet -25…70 °C, a tárolási hőmérséklet -40…85 °C, védettsége IP20. A készülék száraz beltéri elosztószekrénybe való.
