Schneider Electric, Acti9, A9A26897, Dupla nyitás/zárás jelző hibajelző-érintkező és segédérintkező, 24 V (DC) ACTI9 iOF+SD24(Schneider A9A26897)

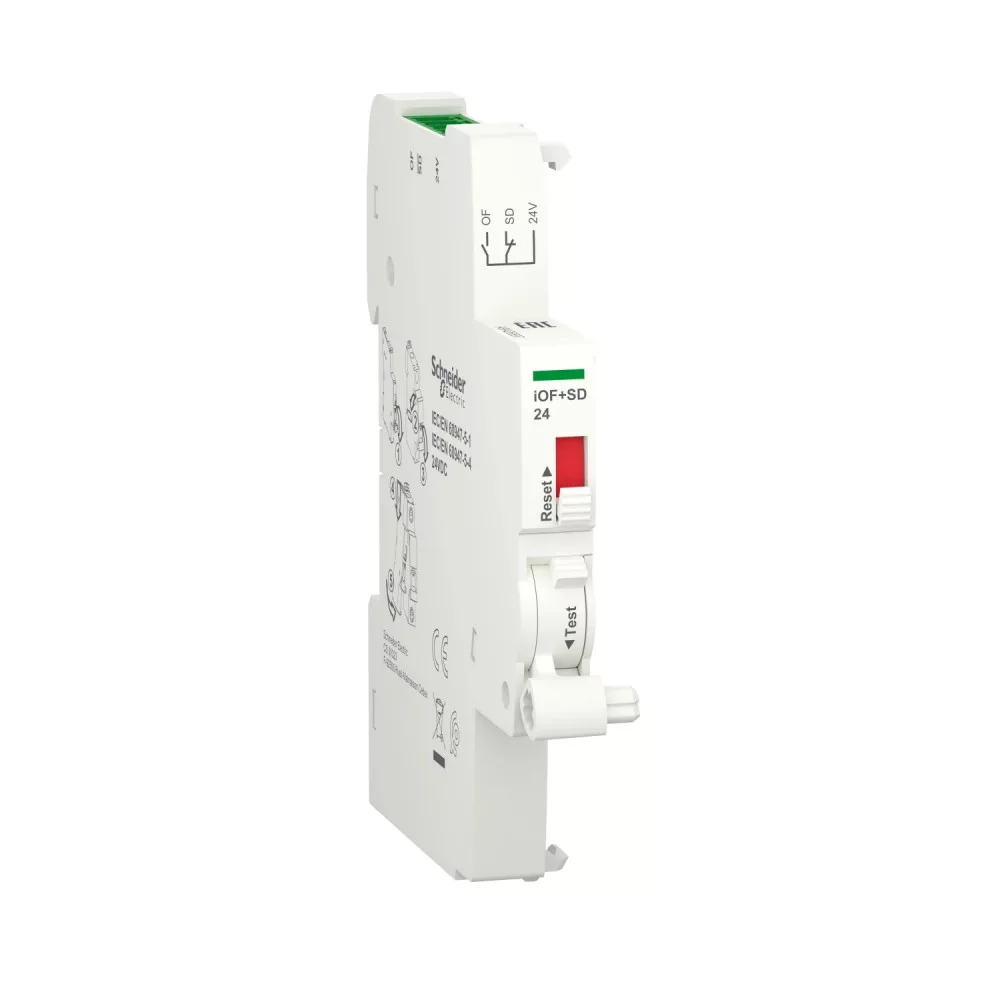

Schneider Electric Acti9 iOF+SD jelző és hibajelző segédérintkező – A9A26897

A Schneider Electric Acti9 A9A26897 jelző és hibajelző segédérintkező egy DIN sínre pattintható kiegészítő modul, amely egyszerre jelzi az érintkezők helyzetét (OF) és a hibából eredő kioldást (SD), Smartlink rendszerhez illeszkedő TI24 csatlakozással. A készülék a megszakító bal oldalára kapcsolható, így a jelzés a kapcsolószekrényből vezérlőrendszerbe, jelzőlámpára vagy épületfelügyeleti rendszerbe továbbítható. Acti9 iC60, iC65, iID és iC40 készülékekhez.

A modulban 1 db záró és 1 db nyitó érintkező található, kapcsolható árama DC-12: 2…100 mA, 24 V DC ±20 %. A TI24 rugós-szorítós csatlakozás révén előre szerelt kábellel köthető a Smartlink interfészre, ami jelentősen lerövidíti a szekrényen belüli huzalozás idejét. Elektromos élettartama 20 000 kapcsolási ciklus, névleges szigetelési feszültsége 500 V, lökőfeszültség-állósága 6 kV.

Műszaki jellemzők

• Cikkszám: A9A26897
• Termékcsalád: Schneider Electric Acti 9
• Típus: iOF+SD jelző és hibajelző segédérintkező
• Érintkezők: 1 NO + 1 NC (1 db záró és 1 db nyitó érintkező)
• Kapcsolható áram: DC-12: 2…100 mA, 24 V DC ±20 %
• Üzemi feszültség: 24 V DC
• [Ui] névleges szigetelési feszültség: 500 V
• [Uimp] lökőfeszültség-állóság: 6 kV
• Bekötés: TI24 rugós-szorítós kapocs (felső)
• Csatlakozás: Rugós-szorítós kapocs (felső): 2 × 0,5…1,5 mm² merev vagy rugalmas vezető
• Vezetékcsupaszítás hossza: 10 mm
• Szerelés: Klipszes rögzítés a megszakító bal oldalára, DIN sínre
• Beépítési szélesség: 9 mm, azaz fél modul (1 modul = 17,5–18 mm)
• Fésűs gyűjtősín kompatibilitás: fenéklap felől
• Elektromos élettartam: 20 000 kapcsolási ciklus
• Méretek (magasság × szélesség × mélység): 88×9×73,5 mm
• Tömeg: 25 g
• Szín: fehér
• Üzemi hőmérséklet: -25…70 °C, tárolási hőmérséklet: -40…85 °C
• Szabványok: IEC 60947-5-5 és IEC 60947-5-1

Kompatibilitás

• Acti 9 iT60N
• Acti 9 iC60 RCBO
• Acti 9 iC65
• Acti 9 iID
• Acti 9 ARA
• Acti 9 RCA
• Acti 9 iDPN Vigi+
• Acti 9 iC40
• Acti 9 iCVm40
• Acti 9 iCVr40
• Acti 9 iDDm40

Felhasználási területek

• Lakossági, kereskedelmi és ipari elosztószekrények távjelzése
• Hibából eredő kioldás azonnali jelzése kritikus fogyasztói körökben
• Megszakító BE/KI állapotának visszajelzése kezelőpultra vagy jelzőlámpára
• Épületfelügyeleti (BMS) és PLC rendszerekhez illesztett állapotjelzés
• Smartlink alapú, előre szerelt kábelezésű szekrények gyors kiépítése
• Szerverszobák, hűtés- és szivattyúkörök felügyelete, ahol a kiesés gyors beavatkozást igényel

Gyakori kérdések

Mire való a Schneider Electric Acti9 A9A26897?

Az A9A26897 egy segédérintkező modul, amely egyszerre jelzi az érintkezők helyzetét (OF) és a hibából eredő kioldást (SD), Smartlink rendszerhez illeszkedő TI24 csatlakozással. A jelzést potenciálmentes érintkezőn keresztül adja tovább, így jelzőlámpa, PLC vagy épületfelügyeleti rendszer közvetlenül fogadhatja.

Hány modulhelyet foglal el a szekrényben?

A készülék 9 mm széles, ami fél modulnak felel meg (1 modul = 17,5–18 mm). Teljes mérete 88×9×73,5 mm (magasság × szélesség × mélység), tömege 25 g.

Hogyan kell felszerelni?

A modul klipszes rögzítéssel, szerszám nélkül pattintható a megszakító bal oldalára, a DIN sínre. A bekötés felül, TI24 rugós-szorítós kapcson történik.

Milyen készülékekkel kompatibilis?

Acti9 iC60, iC65, iID és iC40 készülékekhez. A pontos illeszkedést a megszakító típusjelének ellenőrzésével érdemes megerősíteni: Acti 9 iT60N, Acti 9 iC60 RCBO, Acti 9 iC65, Acti 9 iID, Acti 9 ARA.

Mekkora terhelés köthető az érintkezőre?

A kapcsolható áram DC-12: 2…100 mA, 24 V DC ±20 %. Ennél nagyobb terhelés esetén közbeiktatott relé alkalmazása szükséges.

Milyen környezetben üzemeltethető?

Az üzemi környezeti hőmérséklet -25…70 °C, a tárolási hőmérséklet -40…85 °C. A készülék száraz beltéri elosztószekrénybe való.

Mi a különbség az iOF, az iSD és az iSD-OF modul között?

Az iOF az érintkezők helyzetét (BE/KI) jelzi, az iSD kizárólag a hibából eredő kioldást, az iSD-OF pedig mindkettőt egyetlen modulban. Azonos készülékcsaládhoz elérhető változatok: A9A26914 Acti9 iOF (1 C/O), A9A26916 Acti9 iSD (1 C/O), A9A26919 Acti9 iSD-OF (2 C/O).
