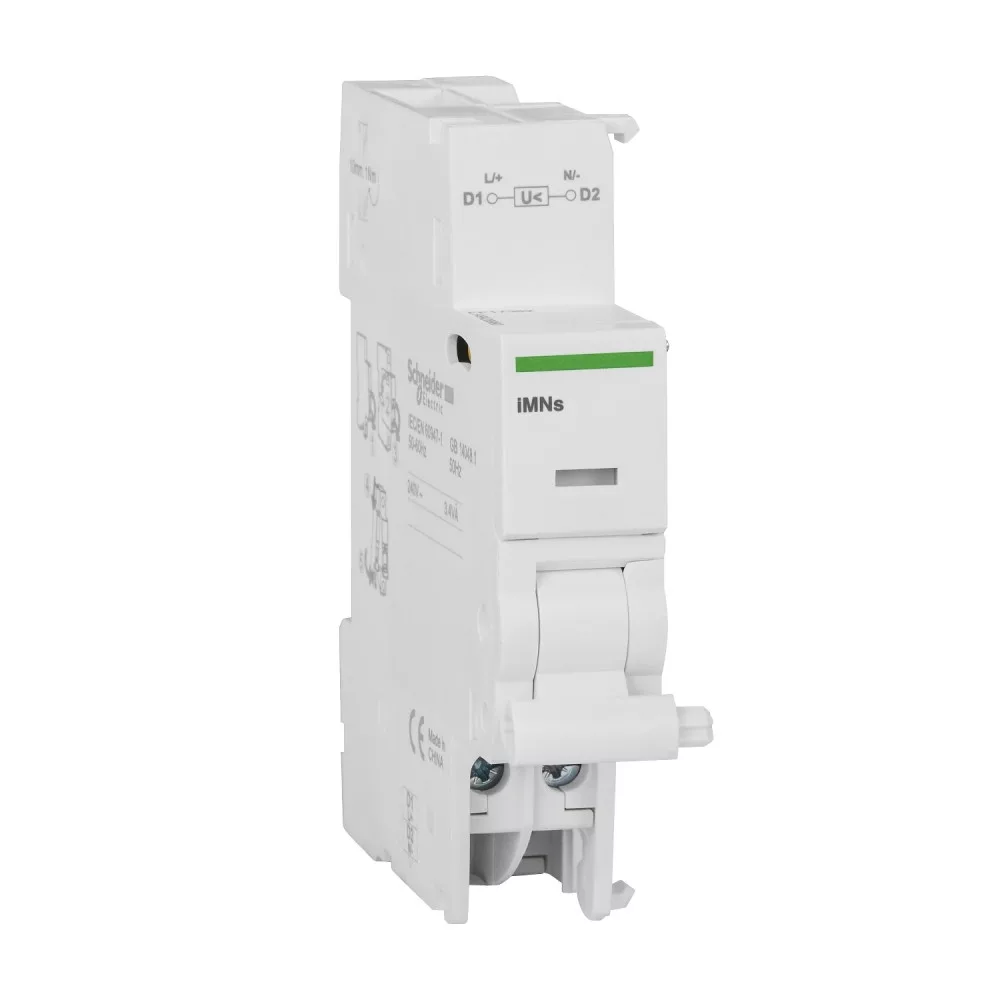

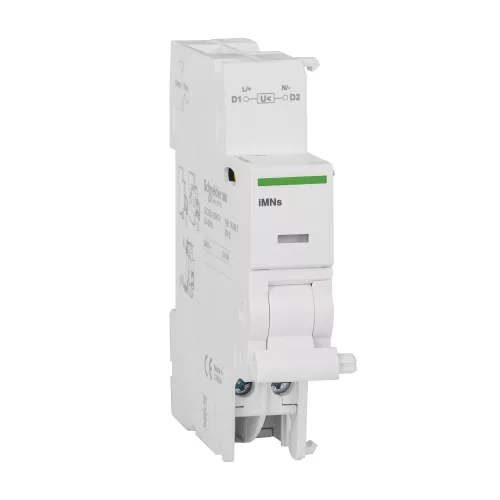

Schneider Electric Acti9 iMNs késleltetett nullfeszültség kioldó – A9A26963

A Schneider Electric Acti9 A9A26963 késleltetett nullfeszültség kioldó egy DIN sínre pattintható kioldóegység, amely a vezérlőfeszültség kimaradásakor késleltetve oldja ki a hozzá kapcsolt megszakítót, így a rövid, tranziens feszültségletörések nem okoznak felesleges lekapcsolást. A modul a megszakító bal oldalára kapcsolható, és a főáramkörtől független vezérlőáramkörről működik, így a lekapcsolás kezelőpultról, épületfelügyeleti rendszerből vagy biztonsági körből is kezdeményezhető.

Vezérlőáramkörének feszültsége 220…240 V AC (50/60 Hz). A késleltetett működés miatt a hálózat rövid idejű feszültségletörései nem oldják ki azonnal a megszakítót, ami a hosszú vezetékszakaszokkal vagy nagy indítóáramú fogyasztókkal terhelt hálózatokban csökkenti a felesleges lekapcsolások számát.

Műszaki jellemzők

• Cikkszám: A9A26963
• Termékcsalád: Schneider Electric Acti 9
• Típus: iMNs késleltetett nullfeszültség kioldó
• [Uc] vezérlőáramkör feszültsége: 220…240 V AC (50/60 Hz)
• Vezérlés típusa: késleltetett kioldással
• Helyi jelzés: művelet jelző
• Szerelés: Klipszes rögzítés a megszakító bal oldalára, DIN sínre
• Beépítési szélesség: 18 mm, azaz 1 modul (1 modul = 17,5–18 mm)
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: felső és alsó oldalon
• Csatlakozás: Bilincses csatlakozó: 1 × 6 mm² merev, 2 × 2,5 mm² merev, 1 × 4 mm² rugalmas, 2 × 2,5 mm² rugalmas érvéghüvellyel
• Meghúzási nyomaték: 1 N·m
• Tömeg: kb. 82 g
• Szín: fehér
• Üzemi hőmérséklet: -35…70 °C, tárolási hőmérséklet: -40…85 °C
• Szabványok: EN/IEC 60947-1 és EN/IEC 60664-1

Kompatibilitás

• Acti 9 iC60H RCBO
• Acti 9 iC60L
• Acti 9 iC60H2 RCBO
• Acti 9 iC60 RCBO
• Acti 9 iKQE RCBO
• Acti 9 iCVm40
• Acti 9 iCVr40
• Acti 9 iDDm40

Felhasználási területek

• Lakossági, kereskedelmi és ipari elosztószekrények távlekapcsolása
• Vészleállító és biztonsági körök kialakítása gépek, berendezések mellett
• Automatikus lekapcsolás feszültségkimaradás esetén, a visszatéréskori önindulás megakadályozására
• Hálózatok, ahol a rövid feszültségletörések nem okozhatnak lekapcsolást
• Szerverszobák, hűtés- és szivattyúkörök felügyelete, ahol a szabályozott lekapcsolás követelmény

Gyakori kérdések

Mire való a Schneider Electric Acti9 A9A26963?

Az A9A26963 egy kioldóegység, amely a vezérlőfeszültség kimaradásakor késleltetve oldja ki a hozzá kapcsolt megszakítót, így a rövid, tranziens feszültségletörések nem okoznak felesleges lekapcsolást. A modul önmagában nem véd a túláram ellen: mindig a hozzá kapcsolt megszakítóval együtt működik.

Mekkora vezérlőfeszültséget igényel?

A vezérlőáramkör feszültsége 220…240 V AC (50/60 Hz). Ettől eltérő feszültségű hálózathoz a család másik feszültségváltozatát kell választani.

Hány modulhelyet foglal el a szekrényben?

A készülék 18 mm széles, ami 1 modulnak felel meg (1 modul = 17,5–18 mm). Tömege kb. 82 g.

Hogyan kell felszerelni?

A modul klipszes rögzítéssel, szerszám nélkül pattintható a megszakító bal oldalára, a DIN sínre. A bekötés bilincses csatlakozókon történik, a meghúzási nyomaték 1 N·m.

Milyen készülékekkel kompatibilis?

A kioldó az Acti9 iC60 készülékcsaládhoz készült. Illeszkedő típusok többek között: Acti 9 iC60H RCBO, Acti 9 iC60L, Acti 9 iC60H2 RCBO, Acti 9 iC60 RCBO, Acti 9 iKQE RCBO.

Mi történik a megszakítóval a feszültség visszatérésekor?

A megszakító kioldott állapotban marad, és csak kézi visszakapcsolással helyezhető újra üzembe. Ez akadályozza meg a fogyasztók ellenőrizetlen önindulását a hálózat helyreállása után.

Milyen más változatban érhető el ez a kioldó?

A család több vezérlőfeszültséggel és működési elvvel is elérhető, például: A9A26959 Acti9 iMN, 115 V AC, 400 Hz, A9A26960 Acti9 iMN, 220…240 V AC, A9A26961 Acti9 iMN, 48 V AC / DC.
