Schneider Electric, Acti9, A9A26960, Nullfeszültség kioldó segédérintkező, pillanatkioldású 220-240 V (AC), ACTI9 iMN (Schneider A9A26960)

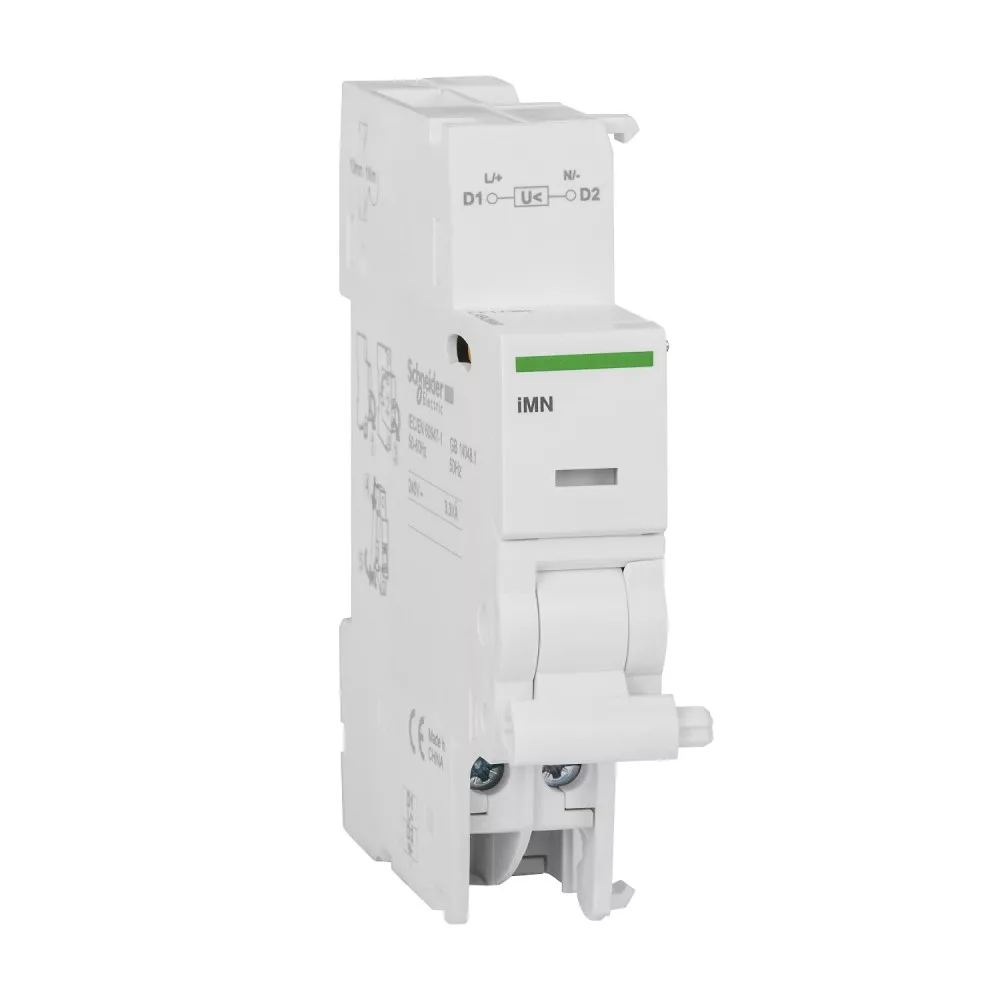

Schneider Electric Acti9 iMN nullfeszültség kioldó – A9A26960

A Schneider Electric Acti9 A9A26960 nullfeszültség kioldó egy DIN sínre pattintható kioldóegység, amely a vezérlőfeszültség kimaradásakor vagy jelentős csökkenésekor automatikusan kioldja a hozzá kapcsolt megszakítót. A modul a megszakító bal oldalára kapcsolható, és a főáramkörtől független vezérlőáramkörről működik, így a lekapcsolás kezelőpultról, épületfelügyeleti rendszerből vagy biztonsági körből is kezdeményezhető.

Vezérlőáramkörének feszültsége 220…240 V AC (50/60 Hz), vezérlése indító (START) nyomógombbal történik. Mivel a kioldó a vezérlőkör megszakadásakor is működésbe lép, a vezetékszakadás vagy a feszültségkimaradás önmagában is biztonságos lekapcsolást eredményez. A működést helyi művelet jelző mutatja.

Műszaki jellemzők

• Cikkszám: A9A26960
• Termékcsalád: Schneider Electric Acti 9
• Típus: iMN nullfeszültség kioldó
• [Uc] vezérlőáramkör feszültsége: 220…240 V AC (50/60 Hz)
• Vezérlés típusa: indító (START) nyomógombbal
• Helyi jelzés: művelet jelző
• Szerelés: Klipszes rögzítés a megszakító bal oldalára, DIN sínre
• Beépítési szélesség: 18 mm, azaz 1 modul (1 modul = 17,5–18 mm)
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: felső és alsó oldalon
• Csatlakozás: Bilincses csatlakozó: 1 × 6 mm² merev, 2 × 2,5 mm² merev, 1 × 4 mm² rugalmas, 2 × 2,5 mm² rugalmas érvéghüvellyel
• Meghúzási nyomaték: 1 N·m
• Tömeg: kb. 80 g
• Szín: fehér
• Üzemi hőmérséklet: -35…70 °C, tárolási hőmérséklet: -40…85 °C
• Szabványok: EN/IEC 60947-1 és EN/IEC 60664-1

Kompatibilitás

• Acti 9 iC60H RCBO
• Acti 9 iC60L
• Acti 9 iC60H2 RCBO
• Acti 9 iC60 RCBO
• Acti 9 iKQE RCBO
• Acti 9 iCVm40
• Acti 9 iCVr40
• Acti 9 iDDm40

Felhasználási területek

• Lakossági, kereskedelmi és ipari elosztószekrények távlekapcsolása
• Vészleállító és biztonsági körök kialakítása gépek, berendezések mellett
• Automatikus lekapcsolás feszültségkimaradás esetén, a visszatéréskori önindulás megakadályozására
• Szerverszobák, hűtés- és szivattyúkörök felügyelete, ahol a szabályozott lekapcsolás követelmény

Gyakori kérdések

Mire való a Schneider Electric Acti9 A9A26960?

Az A9A26960 egy kioldóegység, amely a vezérlőfeszültség kimaradásakor vagy jelentős csökkenésekor automatikusan kioldja a hozzá kapcsolt megszakítót. A modul önmagában nem véd a túláram ellen: mindig a hozzá kapcsolt megszakítóval együtt működik.

Mekkora vezérlőfeszültséget igényel?

A vezérlőáramkör feszültsége 220…240 V AC (50/60 Hz). Ettől eltérő feszültségű hálózathoz a család másik feszültségváltozatát kell választani.

Hány modulhelyet foglal el a szekrényben?

A készülék 18 mm széles, ami 1 modulnak felel meg (1 modul = 17,5–18 mm). Tömege kb. 80 g.

Hogyan kell felszerelni?

A modul klipszes rögzítéssel, szerszám nélkül pattintható a megszakító bal oldalára, a DIN sínre. A bekötés bilincses csatlakozókon történik, a meghúzási nyomaték 1 N·m.

Milyen készülékekkel kompatibilis?

A kioldó az Acti9 iC60 készülékcsaládhoz készült. Illeszkedő típusok többek között: Acti 9 iC60H RCBO, Acti 9 iC60L, Acti 9 iC60H2 RCBO, Acti 9 iC60 RCBO, Acti 9 iKQE RCBO.

Mi történik a megszakítóval a feszültség visszatérésekor?

A megszakító kioldott állapotban marad, és csak kézi visszakapcsolással helyezhető újra üzembe. Ez akadályozza meg a fogyasztók ellenőrizetlen önindulását a hálózat helyreállása után.

Milyen más változatban érhető el ez a kioldó?

A család több vezérlőfeszültséggel és működési elvvel is elérhető, például: A9A26959 Acti9 iMN, 115 V AC, 400 Hz, A9A26961 Acti9 iMN, 48 V AC / DC, A9A26963 Acti9 iMNs, 220…240 V AC.
