Schneider Electric Acti9 A9N61690 egyenáramú terheléskapcsoló 2P, 25 A, 800 V DC - C60NA-DC

Schneider Electric Acti9 C60NA-DC A9N61690 egyenáramú terheléskapcsoló – 2P, 25 A, 800 V DC

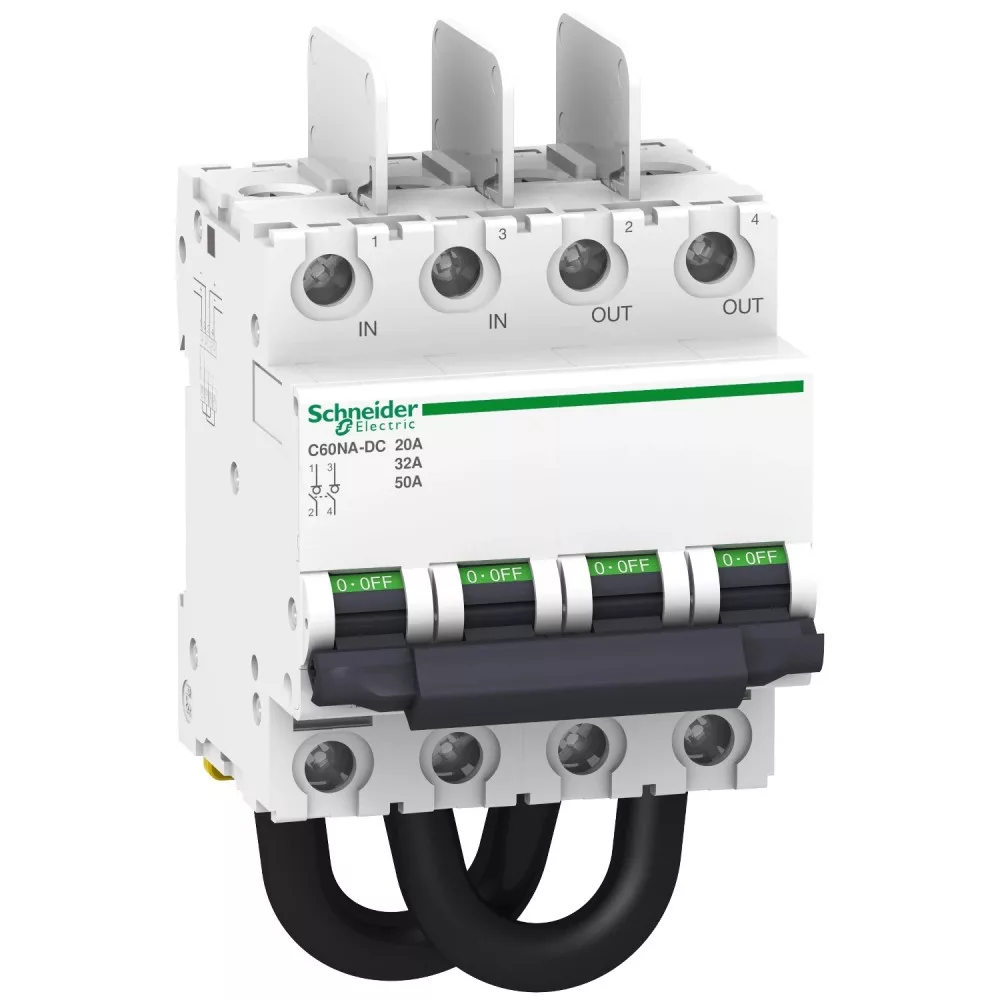

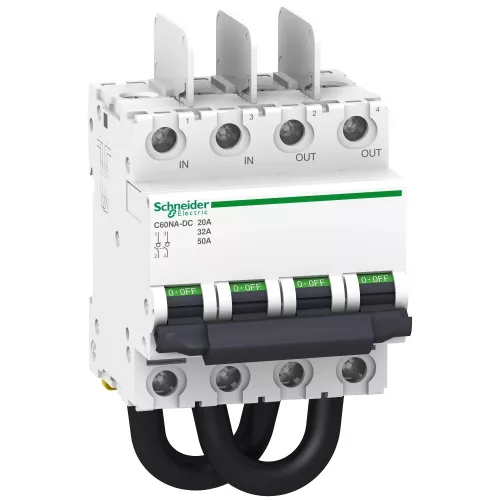

A Schneider Electric Acti9 C60NA-DC A9N61690 egy 2 pólusú egyenáramú terheléskapcsoló (szakaszolókapcsoló), amely az egyenáramú kör terhelés alatti ki- és bekapcsolására, valamint biztonságos leválasztására szolgál. Névleges árama 25 A, üzemi feszültsége 800 V DC, felhasználási kategóriája DC-22A. Fő alkalmazási területe a fotovoltaikus PV-tömbök és invertervédelem.

Fontos: a készülék nem véd túlterhelés és zárlat ellen – nem tartalmaz sem termikus, sem mágneses kioldót. Feladata a leválasztás, azaz hogy karbantartás vagy hibaelhárítás idejére a DC kör biztonságosan, látható módon megszakítható legyen. A túláramvédelemről külön egyenáramú kismegszakítónak vagy biztosítónak kell gondoskodnia. Névleges üzemi áramai: 20 A – 1000 V DC, 32 A – 800 V DC, 50 A – 70 V DC.

A terheléskapcsoló 4 modul helyet foglal a szekrényben (132,7 × 72 × 77,4 mm, magasság × szélesség × mélység), 35 mm-es DIN sínre klipszes kivitelben szerelhető. Névleges szigetelési feszültsége 1000 V DC, lökőfeszültség-állósága 6 kV. A készülék polaritásfüggetlen, a plusz és mínusz ág felcserélhető. Az alagút típusú csatlakozókba merev vezető 1…35 mm², sodrott vezető 1…25 mm² keresztmetszetig köthető, 3,5 N.m meghúzási nyomatékkal.

Fő műszaki jellemzők

• Gyártói cikkszám: A9N61690
• Termékcsalád: Acti 9
• Készülék rövid neve: C60NA-DC
• Termék típusa: egyenáramú terheléskapcsoló (szakaszolókapcsoló)
• Védelmi funkció: nincs – túláramvédelemhez külön készülék szükséges
• Hálózat típusa: DC (egyenáram)
• Pólusszám: 2P
• Névleges áram: 25 A
• Névleges üzemi feszültség (Ue): 800 V DC
• Felhasználási kategória: DC-22A
• Névleges üzemi áramok (Ie): 20 A – 1000 V DC, 32 A – 800 V DC, 50 A – 70 V DC
• Névleges szigetelési feszültség (Ui): 1000 V DC
• Lökőfeszültség-állóság (Uimp): 6 kV
• Polaritásérzékenység: polaritásfüggetlen, a plusz és mínusz ág felcserélhető
• Modulszélesség: 4 modul (72 mm)
• Méretek: 132,7 × 72 × 77,4 mm (magasság × szélesség × mélység)
• Tömeg: 0,545 kg
• Szerelés: 35 mm-es DIN sín, klipszes
• Csatlakozás: alagút típusú csatlakozó, merev 1…35 mm², sodrott 1…25 mm²
• Meghúzási nyomaték: 3,5 N.m
• Csupaszítási hossz: 14 mm
• Mechanikai élettartam: 20000 kapcsolási ciklus
• Elektromos élettartam: 300 kapcsolási ciklus
• Üzemi hőmérséklet: -25…70 °C
• Tárolási hőmérséklet: -40…85 °C
• Szennyezettségi fok: 2
• Szín: Fehér
• Szabványok: EN/IEC 60947-3

Tipikus felhasználási területek

• Napelemes rendszerek DC oldalának leválasztása
• Inverter bemenetének biztonságos szakaszolása karbantartáshoz
• PV-sztringek és gyűjtődobozok kapcsolása
• Egyenáramú körök terhelés alatti ki- és bekapcsolása

Gyakori kérdések

Mire használható a Schneider A9N61690 terheléskapcsoló?

Az Acti9 C60NA-DC A9N61690 egyenáramú körök terhelés alatti kapcsolására és biztonságos leválasztására szolgál 25 A névleges áramon, 800 V DC feszültségig. Jellemző alkalmazása a fotovoltaikus PV-tömbök és invertervédelem.

Véd a túlterhelés vagy a zárlat ellen?

Nem. Ez szakaszolókapcsoló, nem kismegszakító: sem termikus, sem mágneses kioldót nem tartalmaz. Túláram esetén nem kapcsol le, ezért a védelemről külön egyenáramú kismegszakítónak vagy biztosítónak kell gondoskodnia.

Mi a különbség a terheléskapcsoló és a kismegszakító között?

A kismegszakító hiba esetén automatikusan lekapcsol, a terheléskapcsoló viszont csak kézzel működtethető: a kör bekapcsolására, kikapcsolására és leválasztására való. A kettő kiegészíti egymást, nem helyettesíti.

Számít a bekötés polaritása?

Polaritásfüggetlen, a plusz és mínusz ág felcserélhető.

Hány modul helyet foglal az elosztószekrényben?

A készülék 4 modul széles, azaz 72 mm helyet igényel a sínen. Teljes mérete 132,7 × 72 × 77,4 mm (magasság × szélesség × mélység), tömege 0,545 kg.

Milyen keresztmetszetű vezeték köthető be?

Az alagút típusú csatlakozókba merev vezető 1…35 mm², sodrott vezető 1…25 mm² keresztmetszetig köthető. A meghúzási nyomaték 3,5 N.m, a csupaszítási hossz 14 mm.
