Obo Bettermann 2000390 - A 14 HF RW - Leágazódoboz 100x100x38 hófehér

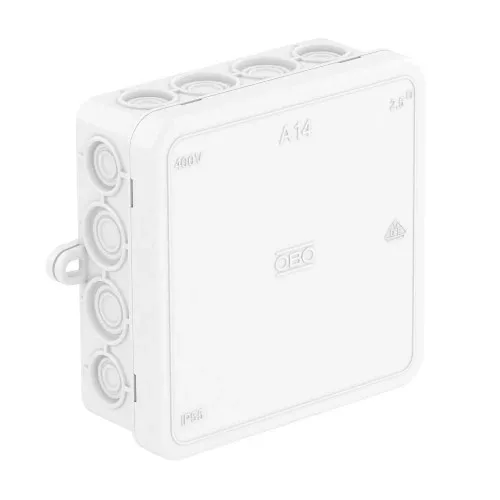

OBO Bettermann A 14 HF RW leágazódoboz – 100x100x40 mm, IP55, halogénmentes, hófehér

Az OBO Bettermann A 14 HF RW egy falon kívüli leágazódoboz (kötődoboz), amely a villamos vezetékek biztonságos leágaztatására és kötéseinek védett elhelyezésére szolgál. A doboz halogénmentes polietilénből készül, hófehér RAL 9010 színben, és IP55 védettséget biztosít a por és a fröccsenő víz ellen. Névleges feszültsége 690 V, névleges keresztmetszete 2,5 mm², szigetelési feszültsége (Ui) 690 V.

Külső mérete 100x100x40 mm (magasság × szélesség × mélység), névleges belső mérete 90x90x35 mm. Összesen 16 elősajtolt bevezető nyílással szerelt: 8 bevezető nyílás 5-14 mm és 8 bevezető nyílás 5-11 mm kábelátmérőig. A bevezetés kábellel történik. A fedél nem átlátszó, rápattintható vakfedél, így szerszám nélkül zárható. A doboz sorolható, falra vagy mennyezetre szerelhető, és a VDE 0471 / DIN 695 2-1 szerint lángálló 650 °C vizsgálati hőmérsékleten. Alkalmazási hőmérséklet-tartománya -5 °C és +45 °C között van.

Fő műszaki jellemzők

• Gyártó: OBO Bettermann
• Gyártói cikkszám: 2000390
• Típus: A 14 HF RW
• Termék típusa: leágazódoboz (kötődoboz)
• Külső méret: 100x100x40 mm (magasság × szélesség × mélység)
• Alak: négyzetes
• Névleges belső méret: 90x90x35 mm
• Bevezető nyílások száma: 16 db
• Bevezető nyílások: 8 bevezető nyílás 5-14 mm és 8 bevezető nyílás 5-11 mm kábelátmérőig
• A készülékház-átvezetés fajtája: elősajtolás
• Védettség: IP55
• Névleges feszültség: 690 V
• Ui névleges szigetelési feszültség: 690 V
• Névleges keresztmetszet (min.): 2,5 mm²
• Max. vezeték-keresztmetszet: 2,5 mm²
• Anyag: polietilén (PE)
• Szín: hófehér, RAL 9010
• Halogénmentes: igen
• Lángállóság: VDE 0471 / DIN 695 2-1 szerint, 650 °C vizsgálati hőmérséklet
• Fedél: nem átlátszó vakfedél, rápattintható
• Sorolható: igen
• Szerelési mód: falra vagy mennyezetre szerelés
• Alkalmazási hőmérséklet-tartomány: -5 °C … +45 °C

Tipikus felhasználási területek

• Vezetékek leágaztatása és kötéseinek védett elhelyezése falon kívüli szerelésnél
• Lakó- és irodaépületek villamos hálózatainak kiépítése
• Ipari és mezőgazdasági épületek, műhelyek, garázsok poros vagy párás terei
• Világítási és dugaljkörök elosztása kábelcsatornás vagy csőben vezetett szerelésnél

Gyakori kérdések

Mire használható az OBO A 14 leágazódoboz?

Falon kívüli szerelésnél a villamos vezetékek leágaztatására és a vezetékkötések védett, áttekinthető elhelyezésére szolgál, legfeljebb 2,5 mm² keresztmetszetű vezetőkkel.

Hány bevezető nyílással rendelkezik az A 14 HF RW?

Összesen 16 elősajtolt bevezető nyílással: 8 bevezető nyílás 5-14 mm és 8 bevezető nyílás 5-11 mm kábelátmérőig. A nyílásokat a szükséges helyen kell kitörni, a felhasználatlanok zártak maradnak.

Mit jelent az IP55 védettség, és hol szerelhető a doboz?

Az IP55 védettség a por bejutása és a fröccsenő víz ellen nyújt védelmet, ezért a doboz poros és párás beltéri terekben is használható. Falra vagy mennyezetre szerelhető; talajba fektetésre, víz alatti szerelésre és időjárásnak közvetlenül kitett helyre nem alkalmas.

Halogénmentes anyagból készül a doboz?

Igen, a HF jelölés a halogénmentes kivitelre utal: a doboz halogénmentes polietilénből készül, és a VDE 0471 / DIN 695 2-1 szerint lángálló 650 °C vizsgálati hőmérsékleten. Ez tűzterhelés esetén csökkenti a korrozív és mérgező gázok keletkezését.

Mekkora az A 14 HF RW külső és belső mérete?

Külső mérete 100x100x40 mm (magasság × szélesség × mélység), névleges belső mérete 90x90x35 mm, amely meghatározza a doboz belsejében elhelyezhető sorkapcsok és vezetékkötések helyigényét.

Hogyan záródik a doboz fedele?

A fedél nem átlátszó vakfedél, amely szerszám nélkül, rápattintással zárható és később újra nyitható, így a vezetékkötések ellenőrzése vagy bővítése egyszerű. A doboz sorolható, alkalmazási hőmérséklet-tartománya -5 °C és +45 °C között van.
