Legrand Valena 774306 váltókapcsoló (106), elefántcsont burkolattal keret nélkül, süllyesztett 10A 250V, IP20 ( 774306 )

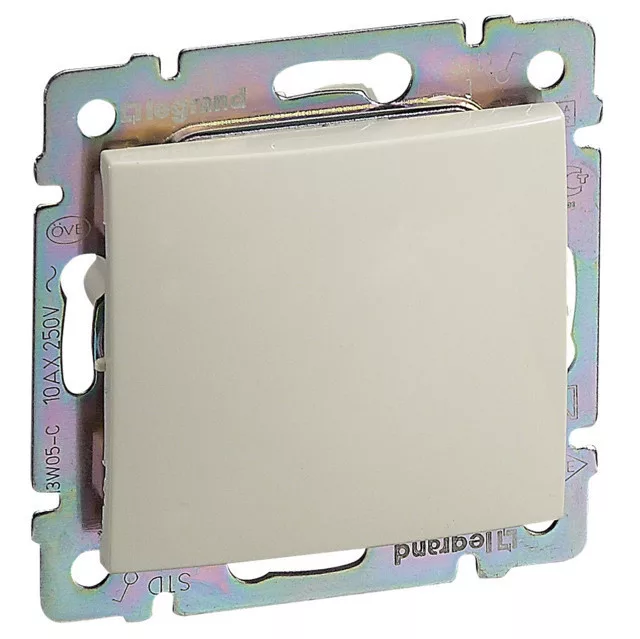

Legrand Valena 774306 — váltókapcsoló (106), elefántcsont

A Legrand 774306 cikkszámú terméke váltókapcsoló (106), a Valena szerelvénysorozat tagja. Süllyesztett, szerelvénydobozba építhető kivitelű, burkolata elefántcsont, védettsége IP20.

A Valena a Legrand jól bevált, hosszú ideje gyártott süllyesztett szerelvénycsaládja: cserélhető kereteivel a stílus a falfelület felújítása nélkül is megváltoztatható. Ennek a kivitelnek a saját védettsége IP20, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 774306
• Termékcsalád: Valena
• Funkció: váltókapcsoló (106)
• Burkolat / fedlap színe: elefántcsont
• RAL-szám (közelítő): 1013
• Szerelési mód: süllyesztett
• Rögzítés módja: Körömmel és csavarral
• Vezeték bekötése: rugós
• Csatlakoztatható érkeresztmetszet: 2,5 mm²
• Névleges üzemi áram: 10 A
• Névleges üzemi feszültség: 250 V
• Hálózati frekvencia: 50 Hz
• IP védettség: IP20
• IK védelem (mechanikai): IK04
• A mechanizmus a keretet tartalmazza: nem
• A mechanizmus a burkolatot tartalmazza: igen
• Sorolható: igen
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Fényes
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 71 × 71 × 37 mm
• Üzemi hőmérséklet: -5 °C … 40 °C
• Tömeg: 78,2 gr

Felhasználási terület

Lakások, irodák és közösségi terek világítási áramköreinek kapcsolására, új villanyszerelésnél és szerelvénycserénél egyaránt. A termék beltéri, száraz helyiségbe készült; kültéri beépítésre nem alkalmas.

Hasznos tudnivalók a választáshoz

• A jelölés értelmezéséhez és a bekötési rajzokhoz olvasd el a Mi az a 106-os kapcsoló és mire használható? című útmutatónkat.
• Az IP20 jelölés azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat kapcsolódó kínálatát a Legrand Valena villanykapcsolók, kapcsolók, nyomók kategóriában böngészheted tovább.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 106-os jelölés?

A 106-os a váltókapcsoló jelölése: két ilyen kapcsolóval ugyanaz a lámpa két különböző helyről is kapcsolható. Közlekedőkben, lépcsőházakban és hálószobákban a leggyakoribb megoldás.

Mekkora terhelés kapcsolható vele?

A kapcsoló névleges adatai 10 A és 250 V. A bekötött fogyasztó teljesítménye ezen belül maradjon; LED-es világításnál a bekapcsolási áramlökés miatt érdemes tartalékot hagyni.

Alkalmas LED-es világítás kapcsolására?

Igen, a kapcsoló fogyasztótól független: LED-es, halogén és hagyományos fényforrás áramkörét egyaránt kapcsolja. Fényerőszabályzásra viszont nem alkalmas, ahhoz fényerőszabályzó szükséges.

Mit jelent a termék IP20 védettsége?

Az IP20 azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék süllyesztett, szerelvénydobozba építhető kivitelű, rögzítése: körömmel és csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény rugós (gyorscsatlakozós) bekötésű, a vezeték szerszám nélkül rögzíthető. A csatlakoztatható érkeresztmetszet 2,5 mm².

Milyen színben készül?

Ez a változat elefántcsont (közelítő RAL-szám: 1013). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Igen, de csak a Valena sorozaton belül: több Valena funkció építhető egymás mellé egy közös keretbe. Különböző Legrand sorozatok elemei nem sorolhatók egymással — egy Niloé nem illeszkedik egy Program Mosaic mellé.
