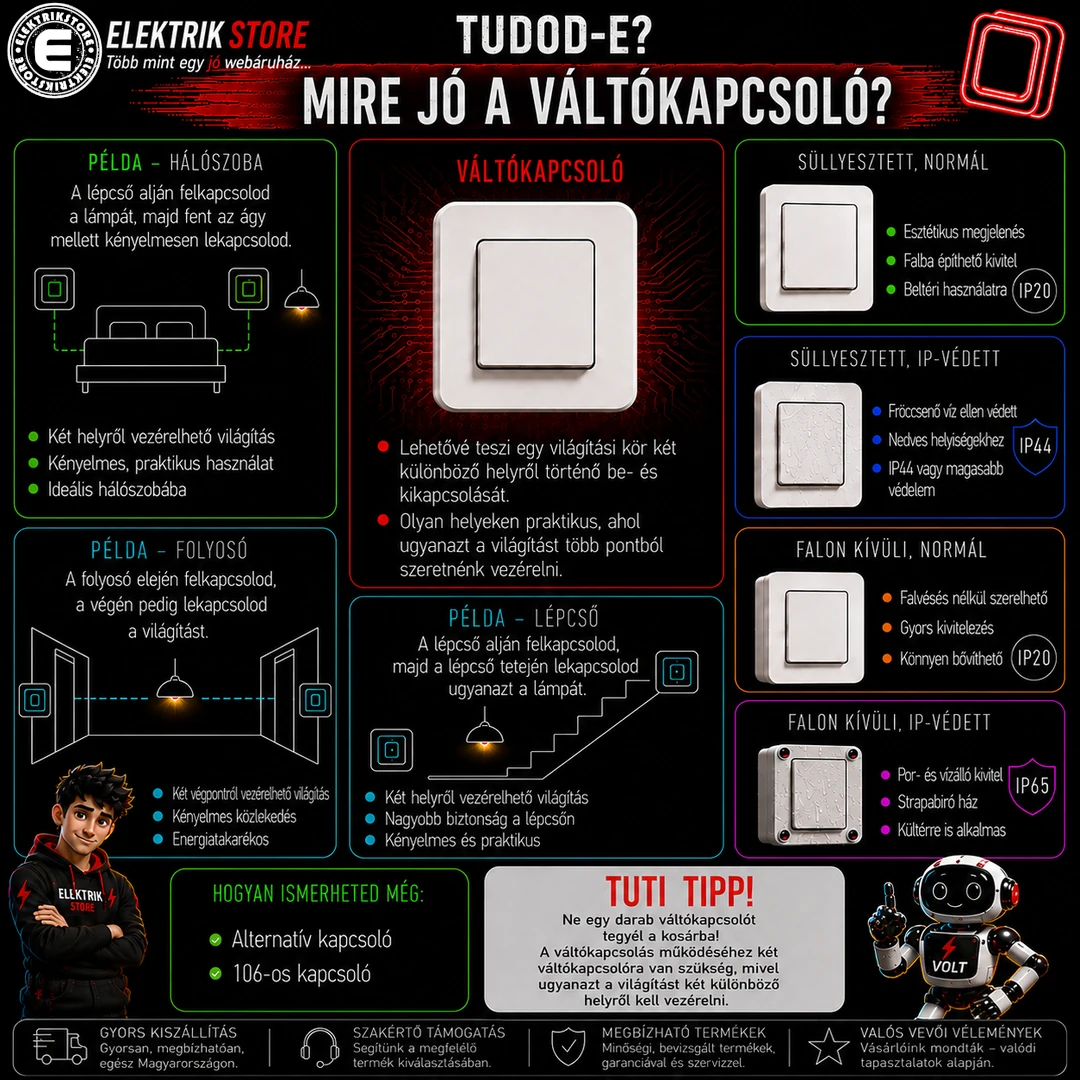

Mi az a 106-os kapcsoló, és mire használható?

Mi az a 106-os kapcsoló?

A 106-os kapcsoló, közismert nevén váltókapcsoló, olyan villanykapcsoló, amelyet akkor használunk, ha ugyanazt a világítási kört két különböző helyről szeretnénk fel- és lekapcsolni.

Tipikus példája egy hosszú folyosó: az egyik végén felkapcsoljuk a világítást, a másik végén pedig lekapcsoljuk. Ugyanez a megoldás praktikus lépcsőknél vagy akár hálószobában is.

Fontos azonban, hogy ehhez a kapcsolási módhoz két váltókapcsoló szükséges. A 106-os kapcsoló tehát nem önmagában biztosít két kapcsolási helyet, hanem egy megfelelően kialakított váltókapcsolás részeként.

Mire való a 106-os kapcsoló?

A 106-os kapcsoló feladata egyszerűen összefoglalva:

1 világítási kör → 2 kapcsolási hely

Vagyis ugyanazt a lámpát két külön kapcsolóról vezérelhetjük.

Például:

Folyosón: az egyik végén felkapcsolod, a másikon lekapcsolod.

Lépcsőnél: lent felkapcsolod, az emeleten lekapcsolod.

Hálószobában: az ajtónál felkapcsolod a világítást, majd az ágy mellől lekapcsolod.

Ez kényelmesebb és praktikusabb, mint minden alkalommal visszamenni ugyanahhoz a kapcsolóhoz.

Hogyan működik a 106-os váltókapcsoló?

A 106-os kapcsoló működése eltér az egyszerű 101-es egypólusú kapcsolóétól.

Az egypólusú kapcsoló lényegében megszakít vagy zár egy áramköri kapcsolatot. A váltókapcsoló ezzel szemben egy közös érintkező kapcsolatát két lehetséges érintkező között váltja.

Egy hagyományos, két helyről történő világításkapcsolásnál két 106-os kapcsoló dolgozik együtt.

A két kapcsoló között megfelelő vezetékezés szükséges. Bármelyik kapcsolót működtetjük, megváltozik az áramkör állapota, így a világítás az aktuális állapotától függően fel- vagy lekapcsol.

Nincs állandó „BE” és „KI” állás

A váltókapcsolónál van egy érdekes különbség a hagyományos egypólusú kapcsolóhoz képest.

Mivel ugyanazt a világítást két különböző kapcsoló vezérli, a billentyű fizikai állásából önmagában nem mindig állapítható meg, hogy a lámpa világít-e.

Előfordulhat például, hogy az egyik kapcsoló felfelé áll, miközben a lámpa világít, majd a másik kapcsoló működtetése után ugyanaz az első kapcsoló továbbra is ugyanabban a helyzetben marad, a lámpa viszont már nem világít.

Ez teljesen normális működés.

Hol használunk leggyakrabban 106-os kapcsolót?

A váltókapcsolás különösen praktikus olyan helyeken, ahol természetes igény, hogy a világítást két pontról lehessen vezérelni.

Gyakori felhasználási területek:

• hosszú folyosók,
• lépcsőházak,
• közlekedők,
• hálószobák,
• két bejárattal rendelkező helyiségek,
• garázs és lakótér közötti közlekedők,
• nagyobb helyiségek.

101-es vagy 106-os kapcsoló?

A megfelelő típus kiválasztását az dönti el, hány helyről szeretnéd vezérelni ugyanazt a világítást.

Ha egy kamra világítását csak az ajtó mellől szeretnéd kapcsolni, általában elegendő a 101-es kapcsoló.

Ha viszont egy folyosó mindkét végén szeretnél kapcsolót, 106-os váltókapcsolásra van szükség.

105-ös vagy 106-os kapcsoló?

A 105-ös és 106-os kapcsolót könnyű összekeverni, pedig teljesen más feladatra szolgálnak.

A 105-ös csillárkapcsoló két külön világítási kört kapcsol egy helyről.

A 106-os váltókapcsoló egy világítási kör két helyről történő kapcsolásának kialakítására használható.

Egyszerűen:

105 → 2 külön kör, 1 helyről

106 → 1 kör, 2 helyről

Mi történik, ha három helyről szeretnéd kapcsolni a világítást?

Itt kerül képbe a 107-es keresztkapcsoló.

Ha ugyanazt a világítást három vagy több különböző helyről szeretnéd kapcsolni, a hagyományos megoldásnál két 106-os váltókapcsoló közé keresztkapcsoló kerül.

Például három kapcsolási hely esetén:

106-os → 107-es → 106-os

Így ugyanaz a világítás mindhárom pontról kapcsolható.

Ha további kapcsolási helyekre van szükség, a két szélső váltókapcsoló közé további keresztkapcsolók építhetők be.

Váltókapcsoló a hálószobában

A 106-os kapcsoló egyik különösen kényelmes felhasználási területe a hálószoba.

Képzeljük el, hogy belépéskor az ajtó mellett felkapcsoljuk a mennyezeti világítást. Lefekvés után azonban nem szeretnénk ismét felkelni azért, hogy lekapcsoljuk.

Megfelelő váltókapcsolással az egyik kapcsoló az ajtónál, a másik pedig az ágy mellett helyezhető el.

Így ugyanaz a mennyezeti világítás mindkét helyről vezérelhető.

Váltókapcsoló a lépcsőnél

Talán ez a legismertebb alkalmazás.

Az alsó szinten felkapcsoljuk a lépcső világítását, felsétálunk, majd a felső szinten lekapcsoljuk.

Amikor lefelé indulunk, ugyanez fordítva is működik.

Ez nemcsak kényelmi kérdés: megfelelő világítás mellett biztonságosabban közlekedhetünk a lépcsőn.

Mit jelent a 106-os jelölés?

A 106-os szám nem elektromos teljesítményt vagy terhelhetőséget jelent.

Nem azt jelenti tehát, hogy:

• 106 W,
• 106 V,
• vagy 106 A.

A 106 a kapcsoló kapcsolási funkcióját azonosító hagyományos szakmai jelölés.

A kapcsoló tényleges névleges feszültségét és áramerősségét mindig az adott termék műszaki adatainál kell ellenőrizni.

Használható egy 106-os kapcsoló 101-esként?

Ez gyakran felmerülő kérdés.

Egy hagyományos váltókapcsoló megfelelő bekötés mellett bizonyos esetekben használható egyszerű kapcsolási feladatra is, mivel az egyik váltóérintkező kihasználatlanul maradhat.

Ez azonban nem jelenti azt, hogy minden esetben érdemes váltókapcsolót vásárolni egypólusú kapcsoló helyett. Ha biztosan csak egyetlen helyről szeretnénk kapcsolni egy világítási kört, célszerű az adott feladathoz megfelelő szerelvényt választani.

Mire figyelj 106-os kapcsoló vásárlásakor?

A kapcsolási funkció mellett több tulajdonságot is érdemes ellenőrizni:

• névleges feszültség,
• névleges áramerősség,
• süllyesztett vagy falon kívüli kialakítás,
• IP-védettség,
• szerelvénycsalád,
• keretekkel való kompatibilitás,
• szín és megjelenés,
• gyártói előírások.

Ha meglévő szerelvénycsaládhoz vásárolsz új kapcsolót, különösen fontos ellenőrizni, hogy a mechanizmus, a billentyű és a keret valóban kompatibilis-e egymással.

Süllyesztett vagy falon kívüli 106-os kapcsoló?

Süllyesztett váltókapcsoló

Lakásokban és irodákban ez a leggyakoribb kialakítás. A kapcsoló mechanikája a falban található szerelvénydobozba kerül.

Esztétikus és modern megoldás.

Falon kívüli váltókapcsoló

Garázsban, pincében, műhelyben és melléképületekben gyakori.

Olyan helyeken praktikus, ahol maga a villamos vezetékezés is falon kívül történik.

Kültéri 106-os kapcsoló

Ha váltókapcsolásra kültéren van szükség, az adott környezetnek megfelelő IP-védettségű szerelvényt kell választani.

Nem elegendő tehát, hogy a kapcsoló funkciója 106-os legyen.

Figyelembe kell venni többek között:

• a nedvességet,
• a fröccsenő vizet,
• a port,
• valamint a szerelés helyét és módját.

Gyakori hibák a 106-os kapcsolónál

Csak egy darab 106-os kapcsolót vásárolnak

Ha egy lámpát két helyről szeretnél hagyományos váltókapcsolással vezérelni, két váltókapcsolóra van szükség.

Összekeverik a csillárkapcsolóval

A kétbillentyűs 105-ös kapcsoló nem helyettesíti a 106-os váltókapcsolót.

Három kapcsolási helyet próbálnak csak 106-os kapcsolókkal kialakítani

Három vagy több hagyományos kapcsolási hely esetén keresztkapcsolóra is szükség van.

Nem megfelelő a vezetékezés

A váltókapcsolás kialakításához megfelelő vezetékek szükségesek a kapcsolási pontok között. Meglévő épület átalakításánál ezt érdemes még a kapcsolók megvásárlása előtt ellenőrizni.

Gyors segítség a kapcsolószámokhoz

Ha ezt a négy alapvető kapcsolási módot ismered, már lényegesen könnyebb eldönteni, milyen kapcsolóra van szükséged.

Összefoglalás

A 106-os kapcsoló, vagyis váltókapcsoló egy világítási kör két különböző helyről történő vezérlésének kialakítására szolgál. A hagyományos váltókapcsoláshoz két 106-os kapcsolót használunk.

Ideális megoldás lehet folyosókon, lépcsőknél, hálószobákban és minden olyan helyen, ahol kényelmesebb ugyanazt a világítást két külön pontról fel- és lekapcsolni.

Ha három vagy több helyről szeretnéd vezérelni ugyanazt a világítást, a két váltókapcsoló között 107-es keresztkapcsolóra is szükség lesz.

Az ElektrikStore webáruházban különböző kialakítású egypólusú, csillár-, váltó- és keresztkapcsolók, valamint dugaljak és egyéb villamossági szerelvények közül választhatsz.

Gyakran ismételt kérdések (GYIK)

Mi az a 106-os kapcsoló?

A 106-os kapcsoló a váltókapcsoló hagyományos jelölése. Egy világítási kör két különböző helyről történő kapcsolásának kialakítására használható.

Hány 106-os kapcsoló kell két kapcsolási helyhez?

Hagyományos váltókapcsolás esetén két darab váltókapcsoló szükséges.

Mi a különbség a 101-es és a 106-os kapcsoló között?

A 101-es egy világítási kört egy helyről kapcsol, míg két 106-os kapcsolóval ugyanaz a világítás két helyről vezérelhető.

Mi a különbség a 105-ös és a 106-os kapcsoló között?

A 105-ös csillárkapcsoló két külön világítási kört vezérel egy helyről. A 106-os váltókapcsoló egy világítási kör két helyről történő kapcsolásának kialakítására szolgál.

Mi kell, ha három helyről szeretném kapcsolni ugyanazt a lámpát?

Hagyományos kialakításnál két 106-os váltókapcsoló közé egy 107-es keresztkapcsoló kerül.

A 106-os kapcsolón van fix BE és KI állás?

A két helyről történő váltókapcsolás miatt a billentyű fizikai helyzete önmagában nem jelenti azt, hogy a világítás be- vagy kikapcsolt állapotban van.
