Legrand Valena 774197 vízmentes keresztkapcsoló (107), elefántcsont burkolattal keret nélkül, süllyesztett, (IP44) 10A 250V ( 774197 )

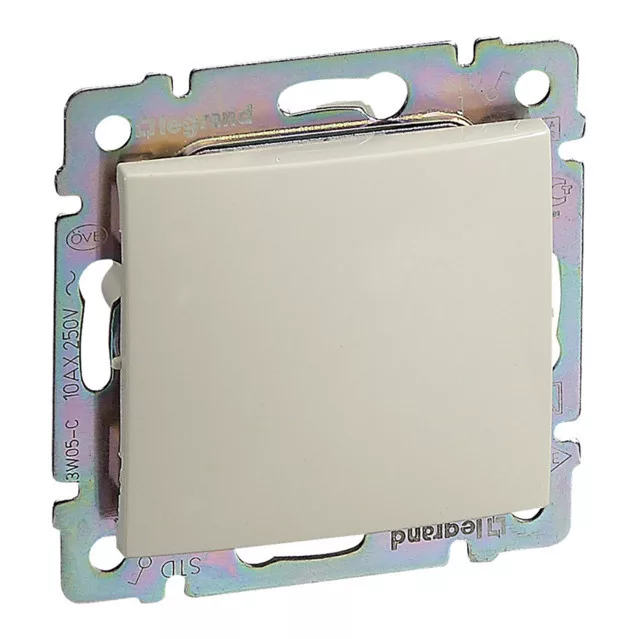

Legrand Valena 774197 — keresztkapcsoló (107), elefántcsont

A Legrand 774197 cikkszámú terméke keresztkapcsoló (107), a Valena szerelvénysorozat tagja. Süllyesztett, szerelvénydobozba építhető kivitelű, burkolata elefántcsont, védettsége IP44.

A Valena a Legrand jól bevált, hosszú ideje gyártott süllyesztett szerelvénycsaládja: cserélhető kereteivel a stílus a falfelület felújítása nélkül is megváltoztatható.

Műszaki jellemzők

• Cikkszám: 774197
• Termékcsalád: Valena
• Funkció: keresztkapcsoló (107)
• Burkolat / fedlap színe: elefántcsont
• RAL-szám (közelítő): 1013
• Szerelési mód: süllyesztett
• Rögzítés módja: Körömmel és csavarral
• Vezeték bekötése: rugós
• Csatlakoztatható érkeresztmetszet: 2,5 mm²
• Névleges üzemi áram: 10 A
• Névleges üzemi feszültség: 250 V
• Hálózati frekvencia: 50 Hz
• IP védettség: IP44
• IK védelem (mechanikai): IK04
• Vízmentes kivitel: igen
• A mechanizmus a keretet tartalmazza: nem
• A mechanizmus a burkolatot tartalmazza: igen
• Sorolható: igen
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Fényes
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 71 × 71 × 37 mm
• Üzemi hőmérséklet: -5 °C … 40 °C
• Tömeg: 83,9 gr

Felhasználási terület

Lakások, irodák és közösségi terek világítási áramköreinek kapcsolására, új villanyszerelésnél és szerelvénycserénél egyaránt. Az IP44 védettség miatt nedves helyiségben — fürdőszobában a védelmi zónákon kívül, mosókonyhában, pincében — és védett kültéri helyen is használható.

Hasznos tudnivalók a választáshoz

• A jelölés értelmezéséhez és a bekötési rajzokhoz olvasd el a Mi az a 107-es kapcsoló és mire használható? című útmutatónkat.
• Az IP44 jelölés azt jelenti, hogy a termék fröccsenő víz és az 1 mm-nél nagyobb szilárd testek ellen védett, ezért nedves helyiségbe és védett kültéri helyre is beépíthető. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat kapcsolódó kínálatát a Legrand Valena villanykapcsolók, kapcsolók, nyomók kategóriában böngészheted tovább.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 107-es jelölés?

A 107-es a keresztkapcsoló jelölése. Két váltókapcsoló közé beépítve harmadik (vagy további) kapcsolási pontot ad ugyanahhoz a lámpához — hosszú közlekedőkben és nagy terekben használják.

Mekkora terhelés kapcsolható vele?

A kapcsoló névleges adatai 10 A és 250 V. A bekötött fogyasztó teljesítménye ezen belül maradjon; LED-es világításnál a bekapcsolási áramlökés miatt érdemes tartalékot hagyni.

Alkalmas LED-es világítás kapcsolására?

Igen, a kapcsoló fogyasztótól független: LED-es, halogén és hagyományos fényforrás áramkörét egyaránt kapcsolja. Fényerőszabályzásra viszont nem alkalmas, ahhoz fényerőszabályzó szükséges.

Mit jelent a termék IP44 védettsége?

Az IP44 azt jelenti, hogy a termék fröccsenő víz és az 1 mm-nél nagyobb szilárd testek ellen védett, ezért nedves helyiségbe és védett kültéri helyre is beépíthető. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék süllyesztett, szerelvénydobozba építhető kivitelű, rögzítése: körömmel és csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény rugós (gyorscsatlakozós) bekötésű, a vezeték szerszám nélkül rögzíthető. A csatlakoztatható érkeresztmetszet 2,5 mm².

Milyen színben készül?

Ez a változat elefántcsont (közelítő RAL-szám: 1013). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Igen, de csak a Valena sorozaton belül: több Valena funkció építhető egymás mellé egy közös keretbe. Különböző Legrand sorozatok elemei nem sorolhatók egymással — egy Niloé nem illeszkedik egy Program Mosaic mellé.
