Mi az a 107-es kapcsoló, és mire használható?

Mi az a 107-es kapcsoló?

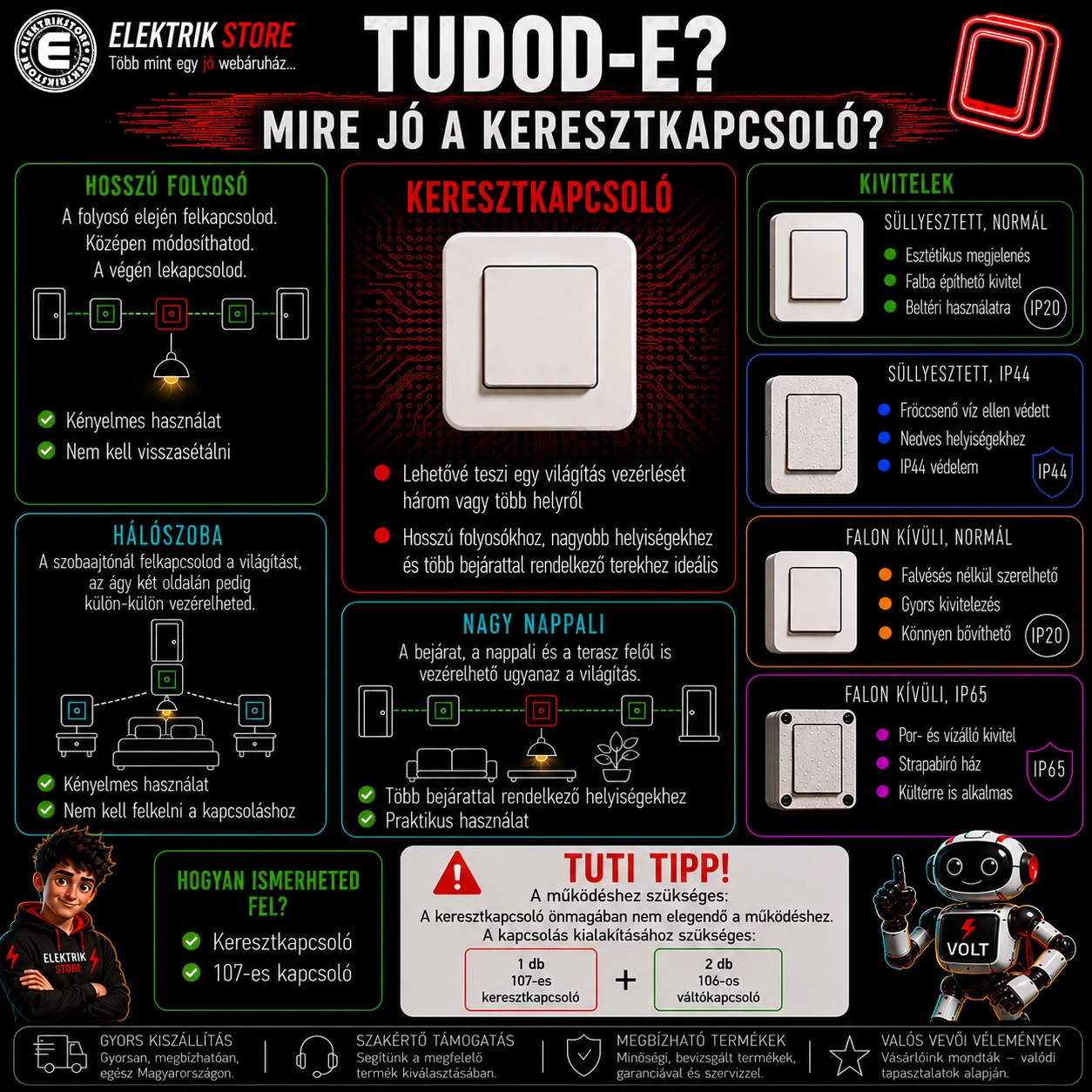

A 107-es kapcsoló, más néven keresztkapcsoló, akkor kerül elő, amikor ugyanazt a világítási kört három vagy több különböző helyről szeretnénk fel- és lekapcsolni.

Míg két kapcsolási helyhez hagyományosan két 106-os váltókapcsolót használunk, a harmadik kapcsolási pont kialakításához már szükség van egy 107-es keresztkapcsolóra is.

A legegyszerűbb háromhelyes kialakítás tehát:

106-os váltókapcsoló → 107-es keresztkapcsoló → 106-os váltókapcsoló

Ennek segítségével ugyanaz a világítás mindhárom kapcsolóról vezérelhető.

Mire való a 107-es kapcsoló?

A 107-es kapcsoló feladata leegyszerűsítve:

1 világítási kör → 3 vagy több kapcsolási hely

Tipikus példa lehet egy hosszú folyosó, ahol három különböző ponton szeretnénk kapcsolni ugyanazt a világítást.

Ugyanez hasznos lehet:

• több szintes lépcsőházban,
• hosszú közlekedőben,
• nagyobb nappaliban,
• több bejárattal rendelkező helyiségben,
• nagyobb irodában,
• üzlethelyiségben,
• szállodai közlekedőkben.

Hogyan működik a 107-es keresztkapcsoló?

A keresztkapcsoló működése eltér a hagyományos egypólusú és váltókapcsolókétól.

Feladata, hogy a két váltókapcsoló közötti vezetékek kapcsolatát az egyik állásban egyenesen, a másikban pedig keresztezve kapcsolja tovább.

Innen ered a keresztkapcsoló elnevezés is.

Ennek köszönhetően a rendszer bármely kapcsolójának működtetése megváltoztathatja a világítás aktuális állapotát.

A 107-es kapcsoló nem használható önmagában

Ez az egyik legfontosabb tudnivaló.

A keresztkapcsoló nem úgy működik, mint egy 101-es egypólusú kapcsoló, és nem önállóan használjuk egy egyszerű világítás be- és kikapcsolására.

A hagyományos keresztkapcsolásban a 107-es kapcsoló két 106-os váltókapcsoló közé kerül.

Három kapcsolási hely esetén:

106 → 107 → 106

A két szélső kapcsoló váltókapcsoló, a középső pedig keresztkapcsoló.

Mi történik, ha négy helyről szeretnéd kapcsolni a világítást?

A rendszer tovább bővíthető.

Négy kapcsolási hely esetén például:

106 → 107 → 107 → 106

Vagyis a két szélső 106-os váltókapcsoló közé két keresztkapcsoló kerül.

Öt kapcsolási hely esetén:

106 → 107 → 107 → 107 → 106

A hagyományos rendszer tehát további keresztkapcsolók beépítésével több kapcsolási pontra is bővíthető.

106-os vagy 107-es kapcsoló?

A két kapcsolótípus együtt dolgozhat, de nem ugyanazt a feladatot látja el.

Ha ugyanazt a lámpát két helyről szeretnéd kapcsolni:

106 → 106

Ha három helyről:

106 → 107 → 106

Ha pedig négy helyről:

106 → 107 → 107 → 106

Ez az egyik legegyszerűbb módja annak, hogy megjegyezd a különbséget.

101-es, 105-ös, 106-os vagy 107-es?

Most már szépen kirajzolódik, hogy a különböző kapcsolószámok más-más feladatot jelentenek.

A 107-es tehát akkor válik szükségessé, amikor a hagyományos kétpontos váltókapcsolást további kapcsolási hellyel szeretnénk kibővíteni.

Példa: háromszintes lépcsőház

Képzeljünk el egy háromszintes családi házat.

A lépcsőházi világítást szeretnénk kapcsolni:

• a földszinten,
• az első emeleten,
• a második emeleten.

A földszinten elhelyezhető egy 106-os váltókapcsoló, az első emeleten egy 107-es keresztkapcsoló, a második emeleten pedig a másik 106-os váltókapcsoló.

Így bármelyik szinten megváltoztatható a világítás állapota.

Példa: hosszú folyosó

Egy hosszú folyosón sem feltétlenül elegendő két kapcsolási pont.

Ha van például:

• egy bejárat az egyik végén,
• egy ajtó középen,
• egy másik bejárat a folyosó végén,

praktikus lehet, ha mindhárom helyről kapcsolható ugyanaz a világítás.

Ebben az esetben szintén használható a:

106 → 107 → 106

kapcsolási kialakítás.

Nincs fix BE és KI állás

A 106-os váltókapcsolókhoz hasonlóan a keresztkapcsolásban sem feltétlenül beszélhetünk a billentyűk állandó „BE” és „KI” helyzetéről.

Ennek oka egyszerű: ugyanazt a világítást több különböző kapcsoló vezérli.

Ha az egyik kapcsolót működteted, a lámpa állapota megváltozik, miközben a többi kapcsoló billentyűjének fizikai helyzete változatlan marad.

Ez tehát nem hiba, hanem a rendszer normális működése.

Mit jelent a 107-es jelölés?

A 107-es szám a kapcsolási funkció hagyományos szakmai jelölése.

Nem a kapcsoló:

• teljesítményét,
• feszültségét,
• áramerősségét

jelenti.

A konkrét kapcsoló névleges feszültségét, áramerősségét és egyéb műszaki tulajdonságait mindig az adott termék adatlapján kell ellenőrizni.

Keresztkapcsoló vagy nyomógombos vezérlés?

Ha nagyon sok helyről szeretnénk ugyanazt a világítást vezérelni, a hagyományos váltó- és keresztkapcsolós rendszer mellett más műszaki megoldások is szóba jöhetnek.

Ilyen lehet például megfelelő kialakítás esetén a nyomógombokkal és impulzusrelével megvalósított vezérlés.

Ez különösen akkor lehet praktikus, ha sok kapcsolási hely szükséges.

A megfelelő megoldást azonban mindig az adott elektromos hálózat, a felhasználási igények és a tervezett vezérlés alapján kell kiválasztani.

Mire figyelj 107-es kapcsoló vásárlásakor?

A megfelelő kapcsolási funkció mellett ellenőrizd:

• a névleges feszültséget,
• a névleges áramerősséget,
• a süllyesztett vagy falon kívüli kivitelt,
• az IP-védettséget,
• a szerelvénycsaládot,
• a kerettel való kompatibilitást,
• a billentyű és mechanizmus kompatibilitását,
• a gyártó műszaki előírásait.

Ha meglévő szerelvénycsaládot bővítesz, különösen fontos, hogy ne csak a színt és a külső kialakítást ellenőrizd.

Süllyesztett vagy falon kívüli 107-es kapcsoló?

Süllyesztett keresztkapcsoló

Lakásokban és irodákban jellemzően ezt alkalmazzák. A kapcsoló mechanikája a falban elhelyezett szerelvénydobozba kerül.

Falon kívüli keresztkapcsoló

Műhelyekben, garázsokban, pincékben és más falon kívüli vezetékezéssel kialakított helyeken lehet praktikus.

Mindkét esetben a kapcsolási funkció ugyanaz, a különbség elsősorban a szerelés módjában van.

Kültéren is használható keresztkapcsoló?

Igen, ha az adott szerelvény kialakítása és IP-védettsége megfelel a telepítési környezetnek.

Kültéren különösen figyelni kell:

• a nedvességre,
• a fröccsenő vízre,
• a porra,
• a szerelés helyére,
• és a gyártó által meghatározott alkalmazási feltételekre.

Egy hagyományos beltéri keresztkapcsoló attól még nem válik kültérivé, hogy fedett helyre szereljük.

Gyakori hibák a 107-es kapcsolónál

107-es kapcsolót választanak két kapcsolási helyhez.
Ha egy világítást csak két helyről szeretnél kapcsolni, hagyományos kialakításnál két 106-os váltókapcsoló elegendő.

Három darab 106-os kapcsolóval próbálnak három kapcsolási helyet kialakítani.
A hagyományos hárompontos kapcsolásnál a középső kapcsolási helyen keresztkapcsoló szükséges.

A 107-es kapcsolót önmagában szeretnék használni.
A keresztkapcsoló alapvetően a váltókapcsolók közötti kapcsolási pont kialakítására szolgál.

Nem tervezik meg előre a vezetékezést.
A több helyről történő vezérléshez megfelelő kábelezés szükséges, ezért ezt célszerű már a villamos hálózat kialakításakor figyelembe venni.

Hogyan jegyezd meg egyszerűen?

Ha egy világítási körről beszélünk:

1 helyről → 101

2 helyről → 106 + 106

3 helyről → 106 + 107 + 106

4 helyről → 106 + 107 + 107 + 106

Ez alapján könnyen látható a szabály:

A két szélen 106-os váltókapcsoló, közöttük pedig annyi 107-es keresztkapcsoló, ahány további kapcsolási helyre szükség van.

Összefoglalás

A 107-es kapcsoló, vagyis keresztkapcsoló egy világítási kör három vagy több helyről történő kapcsolásának hagyományos kialakításában használható.

Három kapcsolási hely esetén két 106-os váltókapcsoló közé egy 107-es keresztkapcsoló kerül:

106 → 107 → 106

Ha további kapcsolási pontokra van szükség, a két szélső váltókapcsoló közé további keresztkapcsolók helyezhetők.

Az ElektrikStore webáruházban egypólusú, csillár-, váltó-, kettős váltó- és keresztkapcsolók, valamint a hozzájuk tartozó villamossági szerelvények közül választhatsz.

Gyakran ismételt kérdések (GYIK)

Mi az a 107-es kapcsoló?

A 107-es kapcsoló a keresztkapcsoló hagyományos jelölése. A váltókapcsolók között alkalmazva lehetővé teszi ugyanazon világítás három vagy több helyről történő vezérlését.

Hány kapcsoló kell három kapcsolási helyhez?

Hagyományos kialakításnál két 106-os váltókapcsoló és közöttük egy 107-es keresztkapcsoló szükséges.

Mi kell négy kapcsolási helyhez?

A hagyományos kialakítás: 106 → 107 → 107 → 106.

Mi a különbség a 106-os és 107-es kapcsoló között?

A 106-os váltókapcsoló a kapcsolási rendszer két végén helyezkedik el. A 107-es keresztkapcsoló a két váltókapcsoló közötti további kapcsolási helyek kialakítására szolgál.

Használható önmagában a 107-es kapcsoló?

A hagyományos világítási keresztkapcsolásban nem önálló kapcsolóként alkalmazzuk, hanem két váltókapcsoló között.

Lehet egynél több 107-es kapcsolót használni?

Igen. Ha négynél vagy még több kapcsolási pontnál hagyományos keresztkapcsolást alakítunk ki, további 107-es kapcsolók helyezhetők a két szélső 106-os váltókapcsoló közé.
