Legrand SUNO 721470 csillagpontos TV-Rádió-SAT-SAT csatlakozóaljzat, fekete burkolattal, keret nélkül, süllyesztett, IP20 ( 721470 )

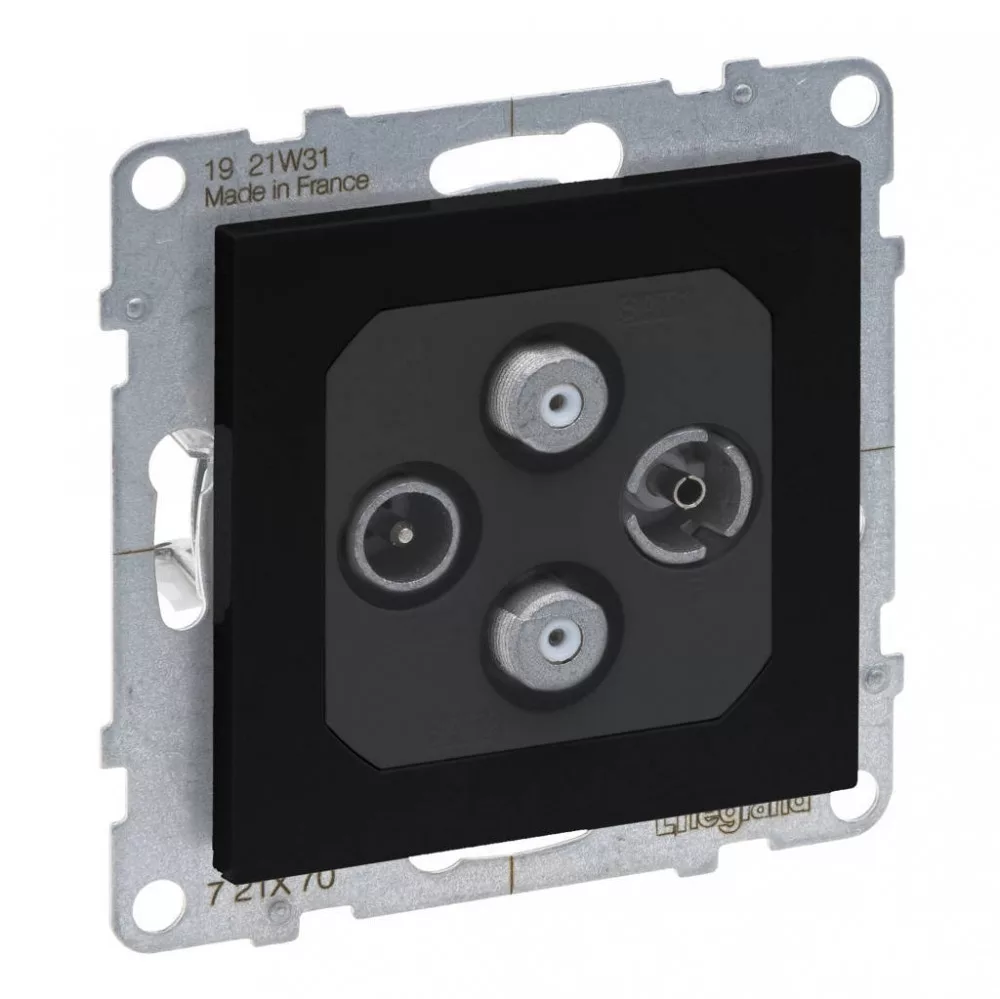

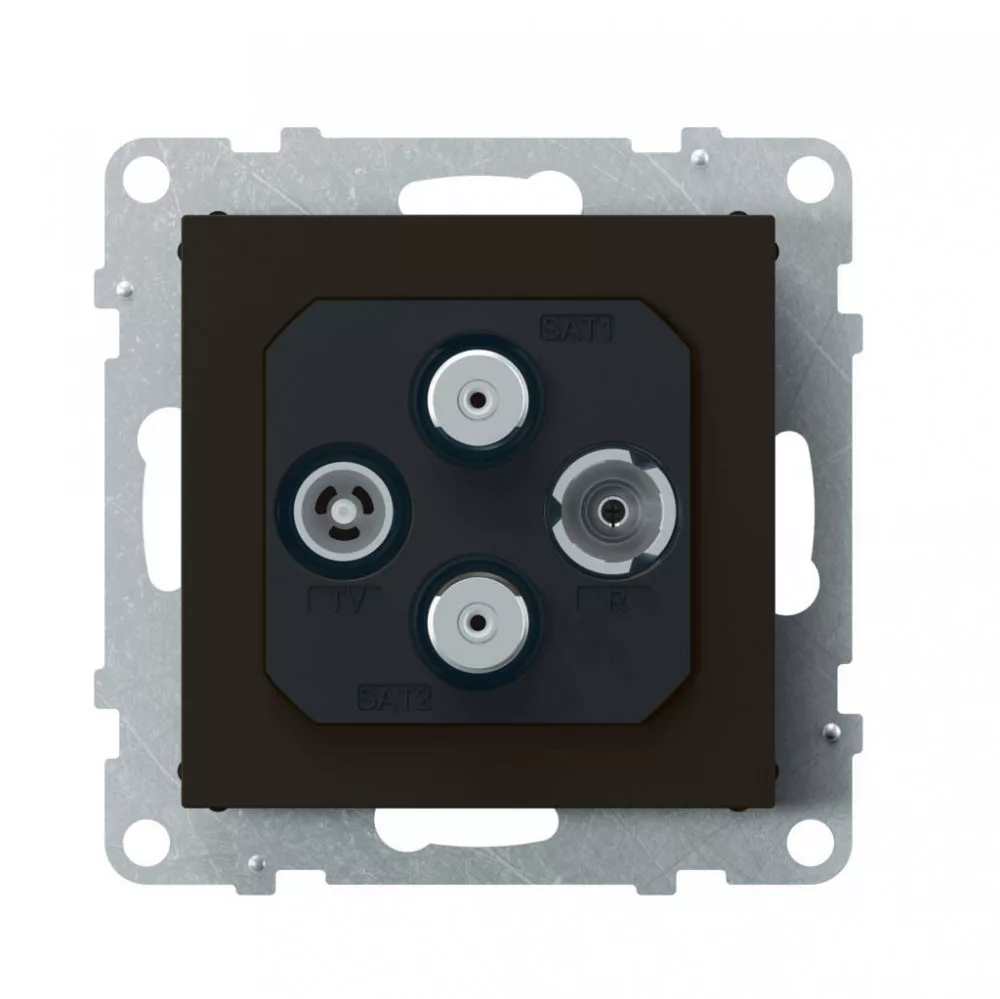

Legrand SUNO 721470 — TV-Rádió-SAT-SAT, fekete

A Legrand 721470 cikkszámú terméke TV-Rádió-SAT-SAT, a SUNO szerelvénysorozat tagja. Süllyesztett, szerelvénydobozba építhető kivitelű, burkolata fekete, védettsége IP20.

A SUNO a Legrand egyszerű, letisztult süllyesztett szerelvénycsaládja, amelynek keret nélküli és kerettel szerelt változatai is elérhetők. Ennek a kivitelnek a saját védettsége IP20, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 721470
• Termékcsalád: SUNO
• Funkció: TV-Rádió-SAT-SAT
• Aljzat típusa: Csillagpontos
• Burkolat / fedlap színe: fekete
• Szerelési mód: süllyesztett
• Rögzítés módja: Körömmel és csavarral
• Frekvenciatartomány (TV): 5-68/120-862MHz
• Frekvenciatartomány (rádió): 87,5-108MHz
• Frekvenciatartomány (SAT): 950-2400MHz
• Kicsatolási csillapítás: 14 dB
• IP védettség: IP20
• IK védelem (mechanikai): IK04
• A mechanizmus a keretet tartalmazza: nem
• A mechanizmus a burkolatot tartalmazza: igen
• Sorolható: igen
• Anyaga: Műanyag
• Felületkezelés: Lakkozott
• Felület kivitele: Matt
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 72,7 × 72,5 × 27,8 mm
• Üzemi hőmérséklet: 5 °C … 45 °C
• Tömeg: 121,5 gr

Felhasználási terület

Antenna-, kábeltelevíziós, műholdas és audió-videó végpontok kialakítására lakásban, szállodában és közösségi térben. A termék beltéri, száraz helyiségbe készült; kültéri beépítésre nem alkalmas.

Hasznos tudnivalók a választáshoz

• Az IP20 jelölés azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat kapcsolódó kínálatát a Legrand SUNO antenna / audió / videó kategóriában böngészheted tovább.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mi a végzáró aljzat, és hova kell?

A végzáró aljzat a sorba kötött antennalánc utolsó pontjára való: lezárja a vonalat, és megakadályozza a jel visszaverődését. A közbenső helyekre átmenő aljzat kerül.

Milyen frekvenciatartományt kezel?

Az aljzat átviteli tartománya: 5-68/120-862MHz / 87,5-108MHz / 950-2400MHz. Ezen belül a földfelszíni, a kábeles és — ahol a SAT sáv is szerepel — a műholdas jel is továbbítható.

Mit jelent a termék IP20 védettsége?

Az IP20 azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék süllyesztett, szerelvénydobozba építhető kivitelű, rögzítése: körömmel és csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen színben készül?

Ez a változat fekete. A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Igen, de csak a SUNO sorozaton belül: több SUNO funkció építhető egymás mellé egy közös keretbe. Különböző Legrand sorozatok elemei nem sorolhatók egymással — egy Valena Life nem illeszkedik egy Niloé mellé.

Mekkora a termék mérete?

A méretei 72,7 × 72,5 × 27,8 mm (magasság × szélesség × mélység). Felújításnál érdemes összevetni a meglévő szerelvény és a szerelvénydoboz méretével.

Milyen anyagból készül?

A termék anyaga műanyag, felületkezelése lakkozott, felülete matt.
