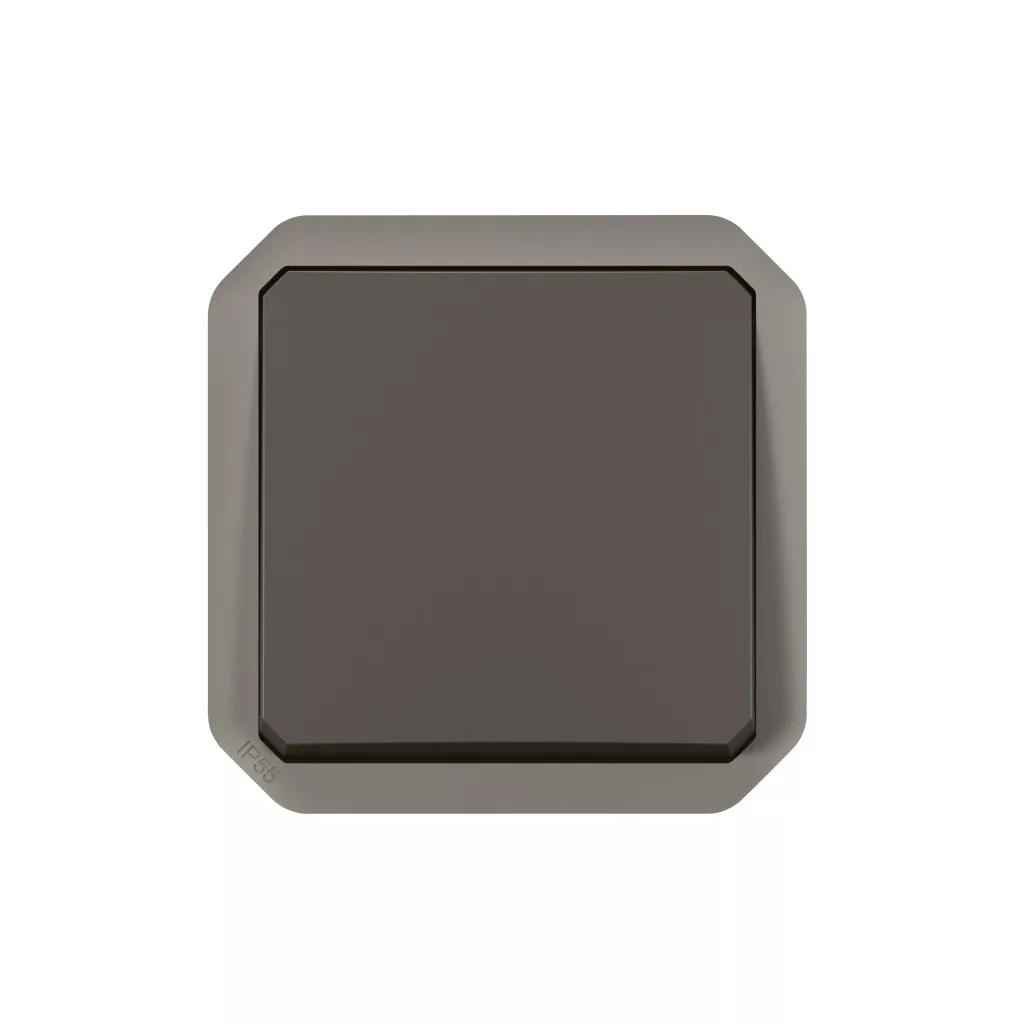

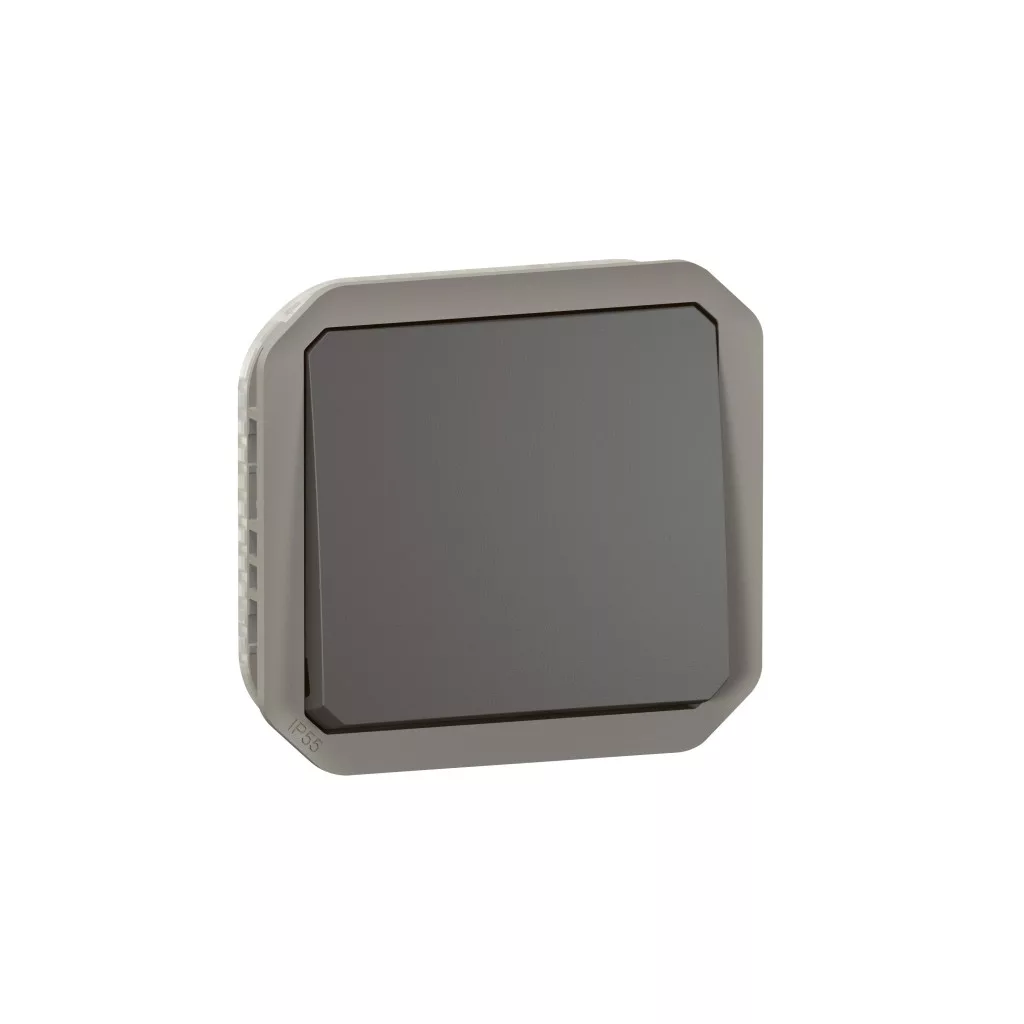

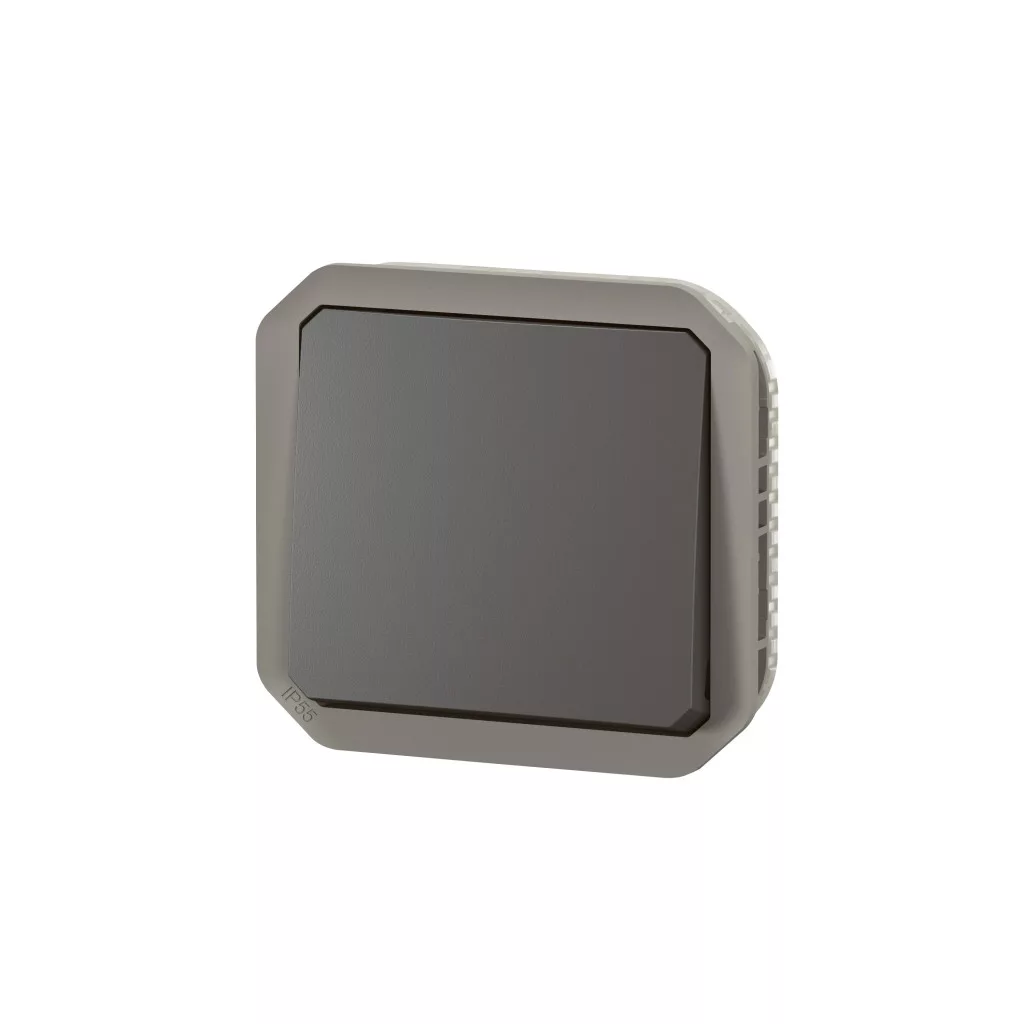

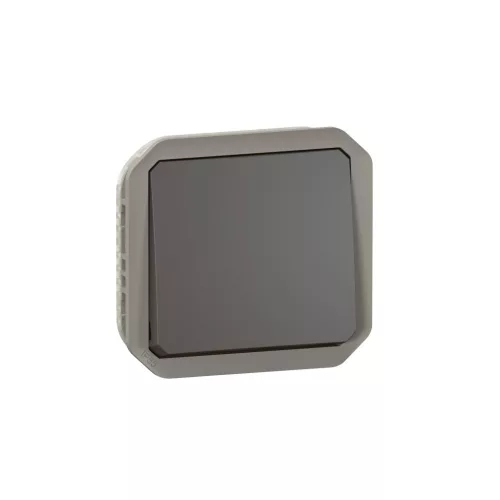

Legrand Plexo 55 069801L vízmentes IP55 váltókapcsoló (106) mechanizmus, antracit burkolattal, keret nélkül, süllyesztett, 10A 250V ( 069801L )

Legrand Plexo 55 069801L — váltókapcsoló (106), antracit

A Legrand 069801L cikkszámú terméke váltókapcsoló (106), a Plexo 55 szerelvénysorozat tagja. Süllyesztett, szerelvénydobozba építhető kivitelű, burkolata antracit, védettsége IP55.

A Plexo 55 a Legrand IP55 védettségű, vízmentes szerelvénycsaládja, amely falon kívüli és süllyesztett kivitelben is elérhető, és kültéren, nedves, poros környezetben is biztonságosan használható.

Műszaki jellemzők

• Cikkszám: 069801L
• Termékcsalád: Plexo 55
• Funkció: váltókapcsoló (106)
• Burkolat / fedlap színe: antracit
• RAL-szám (közelítő): 7016
• Szerelési mód: süllyesztett
• Rögzítés módja: Csavarral
• Vezeték bekötése: rugós
• Csatlakoztatható érkeresztmetszet: 1,5–2,5 mm²
• Névleges üzemi áram: 10 A
• Névleges üzemi feszültség: 250 V
• IP védettség: IP55
• IK védelem (mechanikai): IK08
• Vízmentes kivitel: igen
• A mechanizmus a keretet tartalmazza: nem
• A mechanizmus a burkolatot tartalmazza: igen
• Sorolható: nem
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Matt
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 70,5 × 70,5 × 49 mm
• Üzemi hőmérséklet: -10 °C … 40 °C
• Tömeg: 67,3 gr

Felhasználási terület

Lakások, irodák és közösségi terek világítási áramköreinek kapcsolására, új villanyszerelésnél és szerelvénycserénél egyaránt. Az IP55 védettség miatt kültéren, nedves és poros környezetben — teraszon, garázsban, műhelyben, mezőgazdasági épületben — is beépíthető.

Hasznos tudnivalók a választáshoz

• A jelölés értelmezéséhez és a bekötési rajzokhoz olvasd el a Mi az a 106-os kapcsoló és mire használható? című útmutatónkat.
• Az IP55 jelölés azt jelenti, hogy a termék porlerakódás és minden irányból érkező vízsugár ellen védett, ezért kültéren, nedves és poros környezetben is használható. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat összes elemét — mechanizmusokat, burkolatokat és kereteket — egy helyen a Legrand Plexo55 vízmentes IP55 összeszerelt (süllyesztett kivitelű) kapcsolók / dugaljak / egyéb szerelvények kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 106-os jelölés?

A 106-os a váltókapcsoló jelölése: két ilyen kapcsolóval ugyanaz a lámpa két különböző helyről is kapcsolható. Közlekedőkben, lépcsőházakban és hálószobákban a leggyakoribb megoldás.

Mekkora terhelés kapcsolható vele?

A kapcsoló névleges adatai 10 A és 250 V. A bekötött fogyasztó teljesítménye ezen belül maradjon; LED-es világításnál a bekapcsolási áramlökés miatt érdemes tartalékot hagyni.

Alkalmas LED-es világítás kapcsolására?

Igen, a kapcsoló fogyasztótól független: LED-es, halogén és hagyományos fényforrás áramkörét egyaránt kapcsolja. Fényerőszabályzásra viszont nem alkalmas, ahhoz fényerőszabályzó szükséges.

Mit jelent a termék IP55 védettsége?

Az IP55 azt jelenti, hogy a termék porlerakódás és minden irányból érkező vízsugár ellen védett, ezért kültéren, nedves és poros környezetben is használható. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék süllyesztett, szerelvénydobozba építhető kivitelű, rögzítése: csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény rugós (gyorscsatlakozós) bekötésű, a vezeték szerszám nélkül rögzíthető. A csatlakoztatható érkeresztmetszet 1,5–2,5 mm².

Milyen színben készül?

Ez a változat antracit (közelítő RAL-szám: 7016). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Ez a kivitel önálló szerelvényhelyre készült, sorolásra nem alkalmas.
