Legrand Niloé Step 863301B egypólusú kapcsoló (101), 10AX, alumínium, keret nélkül, süllyesztett, IP20 ( 863301B )

Legrand Niloé Step 863301B — egypólusú kapcsoló (101), alumínium

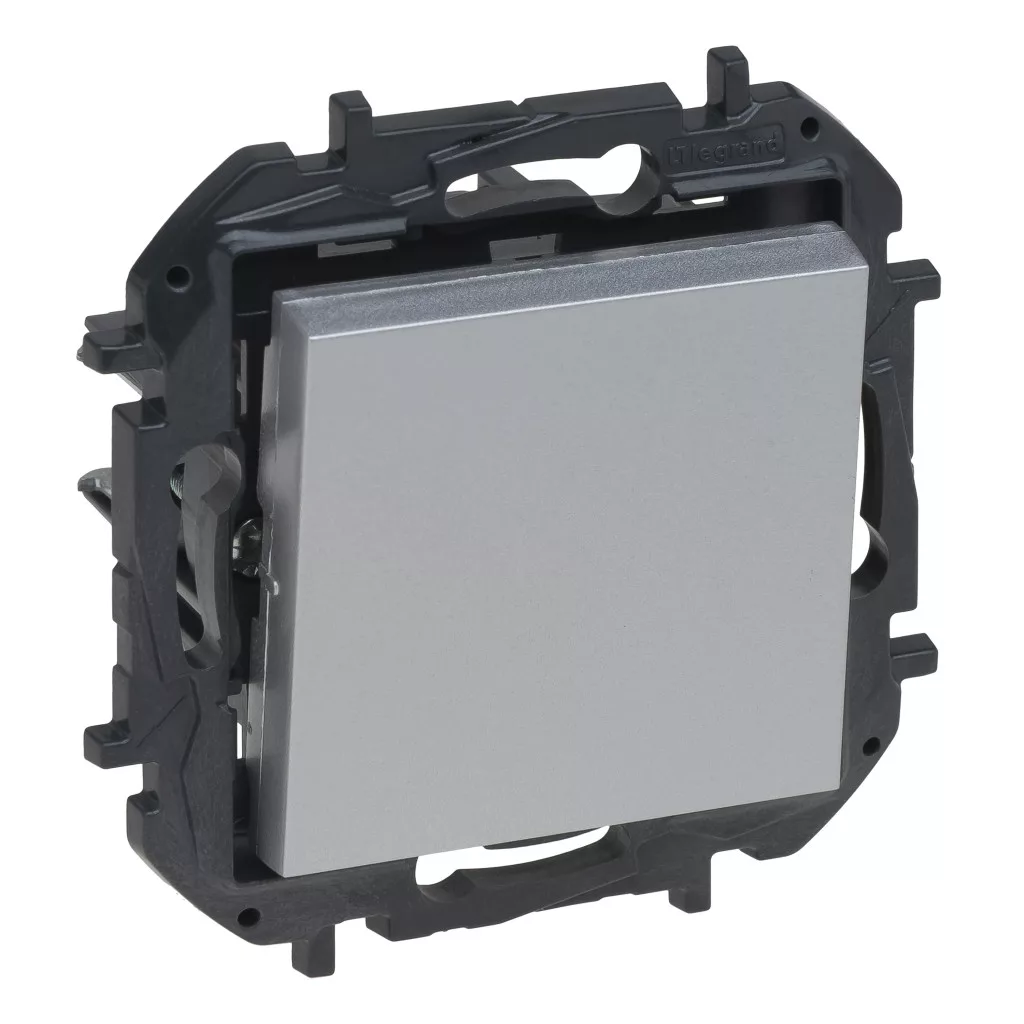

A Legrand 863301B cikkszámú terméke egypólusú kapcsoló (101), a Niloé Step szerelvénysorozat tagja. Süllyesztett, szerelvénydobozba építhető kivitelű, burkolata alumínium, védettsége IP20.

A Niloé Step a Niloé család továbbfejlesztett változata: karcsúbb keretvonal, gyorsabb szerelés és bővebb színválaszték jellemzi, a megszokott Niloé beépítési méretekkel. Ennek a kivitelnek a saját védettsége IP20, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 863301B
• Termékcsalád: Niloé Step
• Funkció: egypólusú kapcsoló (101)
• Burkolat / fedlap színe: alumínium
• RAL-szám (közelítő): 9040
• Szerelési mód: süllyesztett
• Rögzítés módja: Körömmel
• Vezeték bekötése: rugós
• Névleges üzemi áram: 10 A
• IP védettség: IP20
• IK védelem (mechanikai): IK04
• A mechanizmus a keretet tartalmazza: nem
• A mechanizmus a burkolatot tartalmazza: igen
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Matt
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 75,8 × 75,8 × 34,1 mm
• Üzemi hőmérséklet: -5 °C … 40 °C
• Tömeg: 43,6 gr

Felhasználási terület

Lakások, irodák és közösségi terek világítási áramköreinek kapcsolására, új villanyszerelésnél és szerelvénycserénél egyaránt. A termék beltéri, száraz helyiségbe készült; kültéri beépítésre nem alkalmas.

Hasznos tudnivalók a választáshoz

• A jelölés értelmezéséhez és a bekötési rajzokhoz olvasd el a Mi az a 101-es kapcsoló és mire használható? című útmutatónkat.
• Az IP20 jelölés azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat kapcsolódó kínálatát a Legrand Niloé Step kapcsolók, nyomók kategóriában böngészheted tovább.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 101-es jelölés?

A 101-es az egypólusú kapcsoló hagyományos magyar jelölése: egyetlen áramkört kapcsol be és ki egy helyről. Ez a leggyakoribb kapcsolótípus, szobák és helyiségek világításának egy pontból történő kapcsolására.

Alkalmas LED-es világítás kapcsolására?

Igen, a kapcsoló fogyasztótól független: LED-es, halogén és hagyományos fényforrás áramkörét egyaránt kapcsolja. Fényerőszabályzásra viszont nem alkalmas, ahhoz fényerőszabályzó szükséges.

Mit jelent a termék IP20 védettsége?

Az IP20 azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék süllyesztett, szerelvénydobozba építhető kivitelű, rögzítése: körömmel. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény rugós (gyorscsatlakozós) bekötésű, a vezeték szerszám nélkül rögzíthető.

Milyen színben készül?

Ez a változat alumínium (közelítő RAL-szám: 9040). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Mekkora a termék mérete?

A méretei 75,8 × 75,8 × 34,1 mm (magasság × szélesség × mélység). Felújításnál érdemes összevetni a meglévő szerelvény és a szerelvénydoboz méretével.

Milyen anyagból készül?

A termék anyaga műanyag, felületkezelése kezeletlen, felülete matt.
