Mi az a 101-es kapcsoló, és mire használható?

Mi az a 101-es kapcsoló?

Ha villanykapcsolót keresel, könnyen találkozhatsz olyan megnevezésekkel, mint 101-es, 102-es, 105-ös vagy 106-os kapcsoló. Egy szakember számára ezek megszokott jelölések, laikusként azonban elsőre nem feltétlenül derül ki belőlük, hogy melyik kapcsoló pontosan mire használható.

A 101-es kapcsoló az egypólusú kapcsoló hagyományos jelölése. Ez az egyik legegyszerűbb és leggyakrabban alkalmazott villanykapcsoló: feladata egy világítási áramkör be- és kikapcsolása egyetlen helyről.

Tipikus példa erre egy kisebb szoba, kamra vagy gardrób, ahol az ajtó mellett található kapcsolóval szeretnénk fel- és lekapcsolni a mennyezeti lámpát.

Mire való a 101-es kapcsoló?

A 101-es kapcsoló egyetlen áramkör vezérlésére szolgál egyetlen kapcsolási helyről.

Egyszerűen fogalmazva:

1 kapcsoló → 1 világítási kör → 1 kapcsolási hely

Amikor felkapcsoljuk, zárja az áramkört, így a világítótest működni kezd. Lekapcsoláskor megszakítja az áramkört, ezért a lámpa kialszik.

Ez a legegyszerűbb kapcsolási mód, ezért rendkívül sok helyen találkozhatunk vele.

Hol használható 101-es kapcsoló?

Jellemző felhasználási területei:

• kisebb hálószoba,
• kamra,
• gardrób,
• WC,
• tároló,
• pince,
• garázs,
• kisebb iroda,
• mellékhelyiség.

Lényegében minden olyan helyen megfelelő lehet, ahol egy világítási kört csak egyetlen helyről szeretnénk kapcsolni.

Hogyan működik a 101-es kapcsoló?

A működési elve nagyon egyszerű.

A kapcsoló két állapot között vált:

BE állapot: az érintkezők zárnak, az áramkör folytonossá válik, a lámpa világít.

KI állapot: az érintkezők szétválnak, az áramkör megszakad, a lámpa kialszik.

Fontos, hogy a világítási kapcsolásnál a kapcsolónak a megfelelő aktív vezetőt kell megszakítania. A hálózati feszültséggel működő szerelvények bekötése szakértelmet igényel, ezért a szerelést bízd megfelelő szakemberre.

101-es vagy 106-os kapcsoló?

Ez az egyik leggyakoribb kérdés.

A különbséget az határozza meg, hány helyről szeretnéd ugyanazt a világítást kapcsolni.

Ha tehát belépsz egy kamrába, és az ajtónál szeretnéd fel- és lekapcsolni a világítást, általában 101-es kapcsolás elegendő.

Ha viszont egy folyosó két végéről szeretnéd ugyanazt a lámpát kapcsolni, már váltókapcsolós megoldásra van szükség.

101-es vagy 105-ös kapcsoló?

A 105-ös kapcsoló, vagyis a csillárkapcsoló két külön világítási kör vezérlésére használható egy kapcsolási helyről.

Ezért:

101-es: egy billentyűvel egy világítási kör.

105-ös: két külön kapcsolható világítási kör.

Jó példa lehet egy több fényforrásból álló csillár, amelynél külön szeretnénk kapcsolni a fényforrások két csoportját.

Mit jelent egyáltalán a „101” jelölés?

A kapcsolószámok nem a kapcsoló teljesítményét jelentik.

Vagyis a 101 nem 101 wattot, 101 voltot vagy 101 ampert jelent.

A szám a kapcsoló kapcsolási funkcióját, illetve kialakítását azonosító hagyományos szakmai jelölés.

Ez azért hasznos, mert egy villanyszerelő számára a kapcsolószám alapján gyorsan meghatározható, milyen funkciójú szerelvényre van szükség.

Mire figyelj 101-es kapcsoló vásárlásakor?

Nem elég csak azt ellenőrizni, hogy 101-es kapcsolóról van-e szó.

Érdemes figyelni többek között:

• a névleges feszültségre és áramerősségre,
• a süllyesztett vagy falon kívüli kivitelre,
• az IP-védettségre,
• a szerelvénycsaládra,
• a keretekkel való kompatibilitásra,
• a színre és kialakításra,
• a gyártó által megadott felhasználási feltételekre.

Különösen fontos az IP-védettség, ha a kapcsolót kültéren, garázsban vagy más, nedvességnek kitett helyen szeretnéd használni.

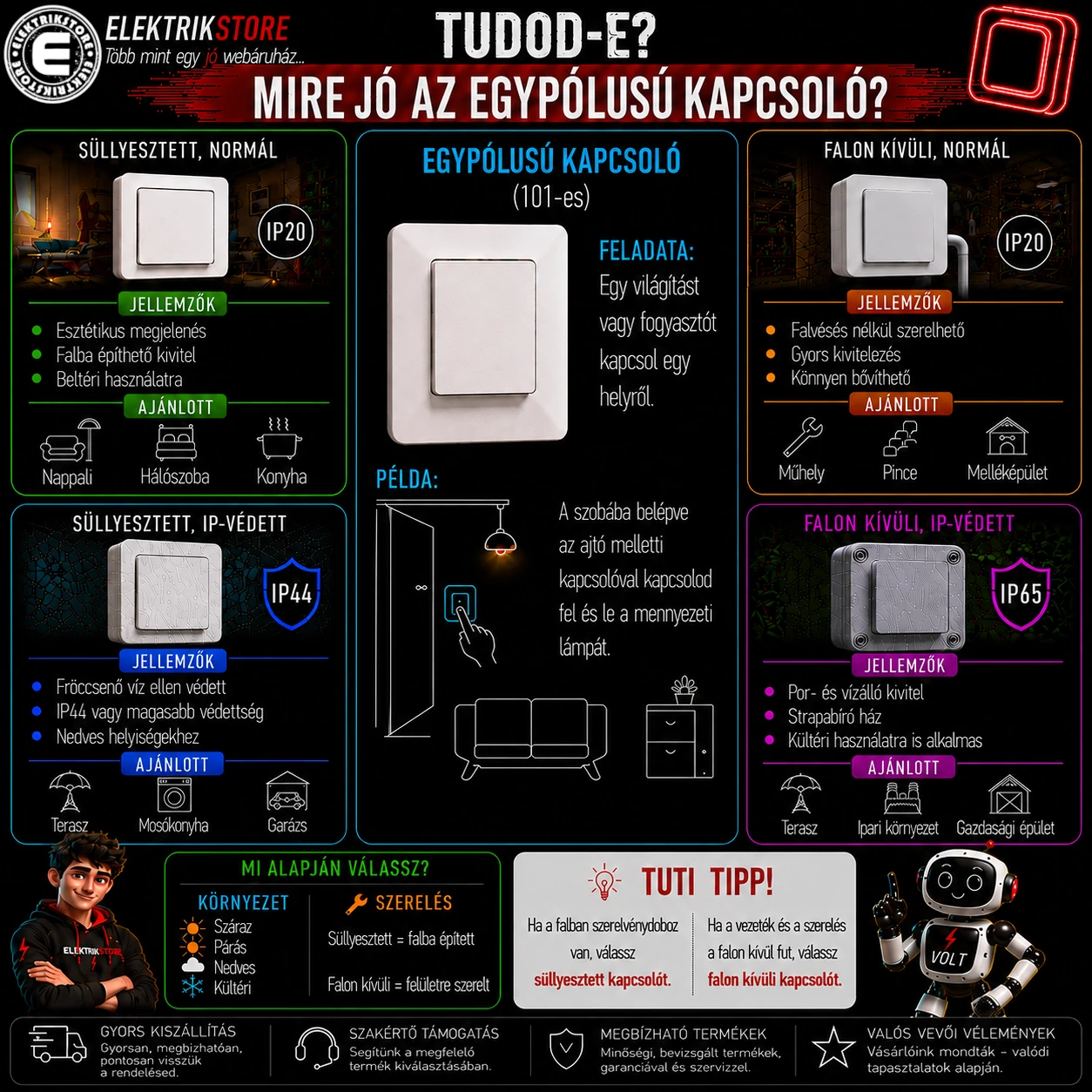

Süllyesztett vagy falon kívüli 101-es kapcsoló?

Süllyesztett kapcsoló

Lakásokban ez a legelterjedtebb megoldás. A kapcsoló mechanikája a falban elhelyezett szerelvénydobozba kerül, ezért esztétikus és letisztult kialakítást biztosít.

Falon kívüli kapcsoló

A kapcsoló teljes szerkezete a fal felületére kerül.

Gyakran alkalmazzák:

• műhelyekben,
• garázsokban,
• pincékben,
• melléképületekben,
• olyan helyeken, ahol falon kívüli vezetékezés készül.

Milyen IP-védettségű kapcsolót válassz?

Száraz beltéri helyiségekben általában nincs szükség fokozott víz elleni védelemre.

Más a helyzet kültéren vagy nedvességnek kitett környezetben. Ilyenkor megfelelő IP-védettségű szerelvényt kell választani.

Az IP-jelölésnél az első számjegy a szilárd testekkel, a második a vízzel szembeni védelem szintjét jelzi.

Nem érdemes tehát egy hagyományos beltéri kapcsolót egyszerűen felszerelni a teraszra csak azért, mert fizikailag oda is felcsavarozható.

Gyakori hiba: rossz kapcsolótípus kiválasztása

Felújításkor könnyű azt mondani:

„Kell ide egy sima kapcsoló.”

Csakhogy nem mindegy, mit jelent a „sima”.

Ha ugyanazt a világítást két helyről szeretnéd vezérelni, a 101-es kapcsoló önmagában nem megfelelő erre a feladatra.

Ezért vásárlás előtt mindig gondold végig:

Hány külön világítási kört szeretnék vezérelni, és hány helyről?

Ezzel a két kérdéssel már nagyon sok téves vásárlás elkerülhető.

Gyors segítség a kapcsolószámokhoz

Ez a négy típus már lefedi a lakásokban előforduló hagyományos világításkapcsolások jelentős részét.

Összefoglalás

A 101-es kapcsoló egy egypólusú villanykapcsoló, amelynek feladata egyetlen világítási áramkör vezérlése egyetlen helyről. Egyszerű kialakítása miatt az egyik leggyakrabban használt kapcsolótípus otthonokban, irodákban és egyéb épületekben.

Vásárlás előtt azonban ne csak a kapcsolószámot ellenőrizd. Fontos a megfelelő kivitel, az IP-védettség, a szerelvénycsalád és az adott felhasználási környezet is.

Az ElektrikStore webáruházban különböző kialakítású kapcsolók, dugaljak és egyéb villamossági szerelvények közül választhatsz otthoni és professzionális felhasználásra.

Gyakran ismételt kérdések (GYIK)

Mi az a 101-es kapcsoló?

A 101-es kapcsoló az egypólusú kapcsoló hagyományos jelölése. Egy világítási áramkör egyetlen helyről történő be- és kikapcsolására használható.

Hány helyről kapcsolható vele a lámpa?

Egy helyről. Ha ugyanazt a világítást két helyről szeretnéd vezérelni, váltókapcsolós kialakítás szükséges.

Mi a különbség a 101-es és a 106-os kapcsoló között?

A 101-es egy helyről vezérel egy világítási kört, a 106-os váltókapcsoló pedig megfelelő párjával ugyanazt a világítást két helyről teszi kapcsolhatóvá.

Mi a különbség a 101-es és a 105-ös kapcsoló között?

A 101-es egy világítási kört, míg a 105-ös csillárkapcsoló két külön világítási kört képes kapcsolni egy helyről.

Kültérre is használható 101-es kapcsoló?

Igen, ha az adott termék kialakítása és IP-védettsége megfelel a kültéri használat követelményeinek.

A 101-es szám a kapcsoló teljesítményét jelenti?

Nem. A 101 egy kapcsolási funkciót azonosító szakmai jelölés, nem teljesítményadat.
