Legrand Niloé 764663 csillagpontos TV-Rádió-SAT csatlakozóaljzat 1 dB, bézs burkolattal, keret nélkül, süllyesztett, IP21 ( 764663 )

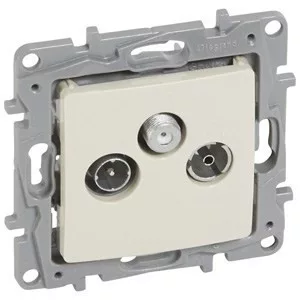

Legrand Niloé 764663 — TV-Rádió-SAT csatlakozóaljzat, bézs

A Legrand 764663 cikkszámú terméke TV-Rádió-SAT csatlakozóaljzat, a Niloé szerelvénysorozat tagja. Süllyesztett, szerelvénydobozba építhető kivitelű, burkolata bézs, védettsége IP21.

A Niloé a Legrand letisztult, jól szerelhető süllyesztett szerelvénycsaládja, amely egyszerű bekötést és bővíthető, sorolható kialakítást kínál. Ennek a kivitelnek a saját védettsége IP21, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 764663
• Termékcsalád: Niloé
• Funkció: TV-Rádió-SAT csatlakozóaljzat
• Aljzat típusa: csillagpontos
• Burkolat / fedlap színe: bézs
• Szerelési mód: süllyesztett
• Vezeték bekötése: körmös
• Frekvenciatartomány (TV): 5-68/120-862 MHz
• Frekvenciatartomány (rádió): 87,5…108 MHz
• Frekvenciatartomány (SAT): 950...2400 MHz
• Kicsatolási csillapítás: 1 dB
• IP védettség: IP21
• IK védelem (mechanikai): IK04
• A mechanizmus a keretet tartalmazza: nem
• A mechanizmus a burkolatot tartalmazza: igen
• Sorolható: igen
• Anyaga: Műanyag
• Felületkezelés: Lakkozott
• Felület kivitele: Matt
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 75,8 × 75,8 × 28,3 mm
• Üzemi hőmérséklet: 5 °C … 45 °C
• Tömeg: 105,9 gr

Felhasználási terület

Antenna-, kábeltelevíziós, műholdas és audió-videó végpontok kialakítására lakásban, szállodában és közösségi térben. A termék beltéri, száraz helyiségbe készült; kültéri beépítésre nem alkalmas.

Hasznos tudnivalók a választáshoz

• Az IP21 jelölés azt jelenti, hogy a termék felülről csepegő víz ellen védett, beltéri használatra. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat kapcsolódó kínálatát a Legrand Niloé antenna / Audió / Videó / USB kategóriában böngészheted tovább.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mi a végzáró aljzat, és hova kell?

A végzáró aljzat a sorba kötött antennalánc utolsó pontjára való: lezárja a vonalat, és megakadályozza a jel visszaverődését. A közbenső helyekre átmenő aljzat kerül.

Milyen frekvenciatartományt kezel?

Az aljzat átviteli tartománya: 5-68/120-862 MHz / 87,5…108 MHz / 950...2400 MHz. Ezen belül a földfelszíni, a kábeles és — ahol a SAT sáv is szerepel — a műholdas jel is továbbítható.

Mit jelent a termék IP21 védettsége?

Az IP21 azt jelenti, hogy a termék felülről csepegő víz ellen védett, beltéri használatra. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék süllyesztett, szerelvénydobozba építhető kivitelű. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény körmös bekötésű.

Milyen színben készül?

Ez a változat bézs. A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Igen, de csak a Niloé sorozaton belül: több Niloé funkció építhető egymás mellé egy közös keretbe. Különböző Legrand sorozatok elemei nem sorolhatók egymással — egy Céliane nem illeszkedik egy SUNO mellé.

Mekkora a termék mérete?

A méretei 75,8 × 75,8 × 28,3 mm (magasság × szélesség × mélység). Felújításnál érdemes összevetni a meglévő szerelvény és a szerelvénydoboz méretével.
