Legrand Forix 782432 csillárkapcsoló (105), bézs burkolattal, kerettel, falon kívüli 10A 250V IP20 ( 782432 )

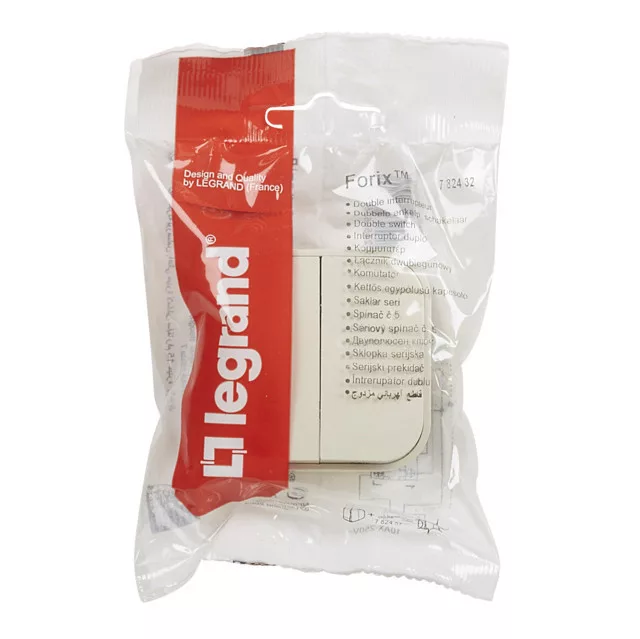

Legrand Forix 782432 — csillárkapcsoló (105), bézs

A Legrand 782432 cikkszámú terméke csillárkapcsoló (105), a Forix szerelvénysorozat tagja. Falon kívüli, felületre szerelhető kivitelű, burkolata bézs, védettsége IP20.

A Forix a Legrand falon kívüli szerelvénycsaládja, amelyet ott érdemes választani, ahol nincs mód süllyesztett szerelvénydoboz kialakítására. Ennek a kivitelnek a saját védettsége IP20, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 782432
• Termékcsalád: Forix
• Funkció: csillárkapcsoló (105)
• Burkolat / fedlap színe: bézs
• RAL-szám (közelítő): 1013
• Szerelési mód: falon kívüli
• Rögzítés módja: Csavarral
• Vezeték bekötése: csavaros
• Csatlakoztatható érkeresztmetszet: 2,5 mm²
• Névleges üzemi áram: 10 A
• Névleges üzemi feszültség: 250 V
• Hálózati frekvencia: 50 Hz
• IP védettség: IP20
• IK védelem (mechanikai): IK04
• A mechanizmus a keretet tartalmazza: igen
• A mechanizmus a burkolatot tartalmazza: igen
• Sorolható: nem
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Fényes
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 65 × 65 × 35 mm
• Üzemi hőmérséklet: -25 °C … 60 °C
• Tömeg: 61 gr

Felhasználási terület

Lakások, irodák és közösségi terek világítási áramköreinek kapcsolására, új villanyszerelésnél és szerelvénycserénél egyaránt. A termék beltéri, száraz helyiségbe készült; kültéri beépítésre nem alkalmas.

Hasznos tudnivalók a választáshoz

• A jelölés értelmezéséhez és a bekötési rajzokhoz olvasd el a Mi az a 105-ös kapcsoló és mire használható? című útmutatónkat.
• Az IP20 jelölés azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat összes elemét — mechanizmusokat, burkolatokat és kereteket — egy helyen a Legrand Forix IP20 falon kívüli kapcsolók / dugaljak / egyéb szerelvények kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 105-ös jelölés?

A 105-ös a csillárkapcsoló jelölése: egy szerelvényhelyen két, egymástól függetlenül kapcsolható áramkört kezel. Tipikusan többágú lámpatestek fényfokozatainak külön kapcsolására használják.

Mekkora terhelés kapcsolható vele?

A kapcsoló névleges adatai 10 A és 250 V. A bekötött fogyasztó teljesítménye ezen belül maradjon; LED-es világításnál a bekapcsolási áramlökés miatt érdemes tartalékot hagyni.

Alkalmas LED-es világítás kapcsolására?

Igen, a kapcsoló fogyasztótól független: LED-es, halogén és hagyományos fényforrás áramkörét egyaránt kapcsolja. Fényerőszabályzásra viszont nem alkalmas, ahhoz fényerőszabályzó szükséges.

Mit jelent a termék IP20 védettsége?

Az IP20 azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék falon kívüli, felületre szerelhető kivitelű, rögzítése: csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény csavaros bekötésű, a vezeték csavarszorítóval rögzül. A csatlakoztatható érkeresztmetszet 2,5 mm².

Milyen színben készül?

Ez a változat bézs (közelítő RAL-szám: 1013). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Ez a kivitel önálló szerelvényhelyre készült, sorolásra nem alkalmas.
