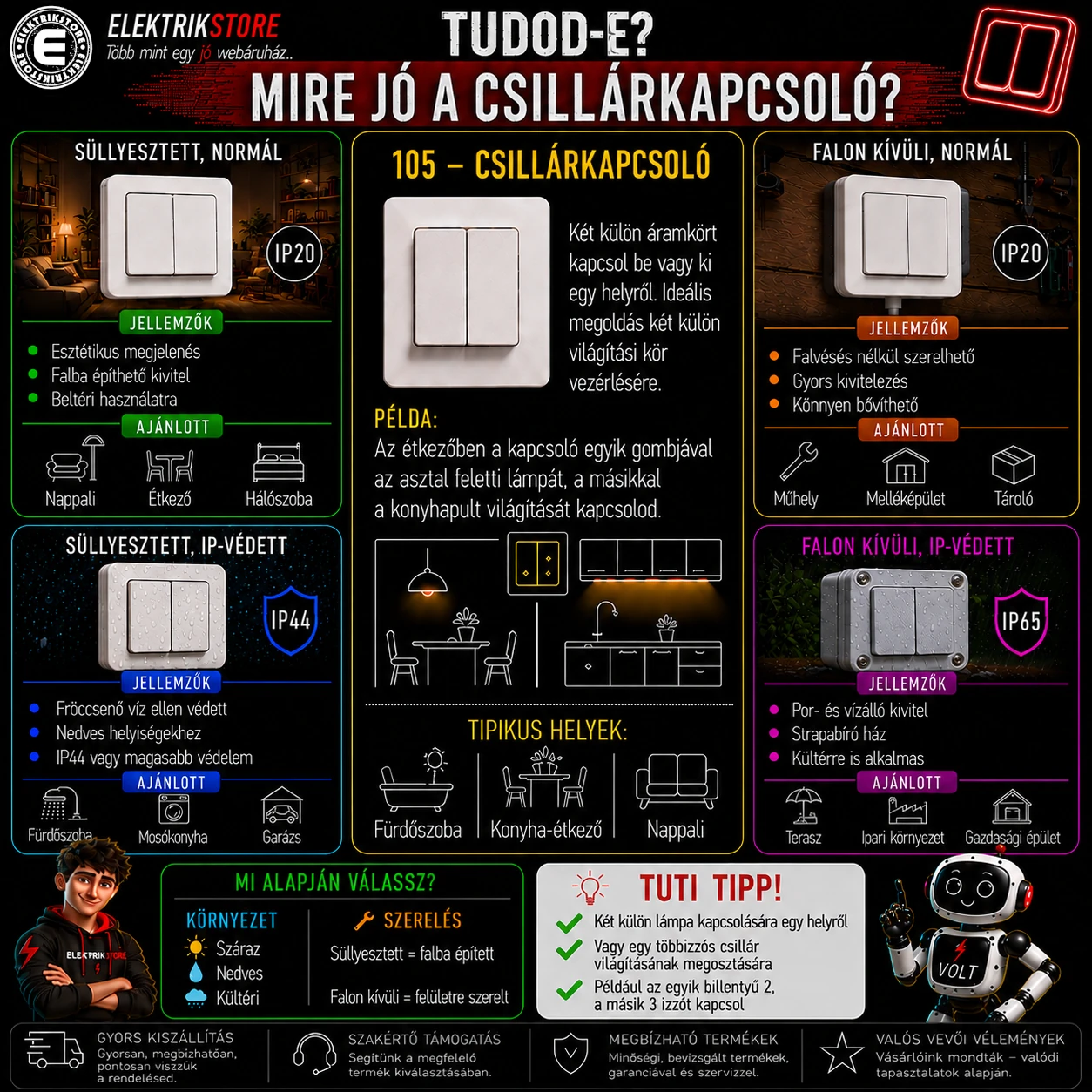

Mi az a 105-ös kapcsoló, és mire használható?

Mi az a 105-ös kapcsoló?

A 105-ös kapcsoló, közismert nevén csillárkapcsoló, két különálló világítási áramkör egymástól független kapcsolására szolgál egyetlen kapcsolási helyről.

Kívülről könnyen felismerhető, hiszen jellemzően két külön billentyűvel rendelkezik. Az egyik billentyű az egyik világítási kört, a másik pedig a második világítási kört kapcsolja.

Neve alapján azt gondolhatnánk, hogy kizárólag csillárokhoz használható, pedig ennél jóval több lehetőség rejlik benne. Minden olyan helyen alkalmazható, ahol két külön világítási kört szeretnénk egy helyről, egymástól függetlenül vezérelni.

Mire való a 105-ös kapcsoló?

A működését legegyszerűbben így lehet összefoglalni:

1 kapcsoló → 2 külön világítási kör → 1 kapcsolási hely

A két billentyű egymástól függetlenül működtethető.

Ez azt jelenti, hogy lehet:

• csak az első világítás bekapcsolva,
• csak a második világítás bekapcsolva,
• mindkettő bekapcsolva,
• vagy mindkettő kikapcsolva.

Ez nagyobb szabadságot biztosít, mint egy hagyományos 101-es egypólusú kapcsoló.

Miért hívják csillárkapcsolónak?

A 105-ös kapcsoló klasszikus felhasználási területe a több fényforrásból álló csillárok kapcsolása.

Tegyük fel, hogy egy csillárban hat fényforrás található. A világítás kialakítható úgy, hogy:

az egyik billentyű három fényforrást kapcsoljon,

a másik billentyű pedig a másik három fényforrást.

Ha kisebb fényerőre van szükség, elegendő az egyik csoportot bekapcsolni. Ha teljes világítást szeretnénk, mindkét billentyű bekapcsolható.

Innen ered a csillárkapcsoló elnevezés.

Nem csak csillárhoz használható

A 105-ös kapcsoló elnevezése ebből a szempontból kissé megtévesztő. A működéséhez egyáltalán nincs szükség csillárra.

Használható például:

• mennyezeti világítás és falikar külön kapcsolására,
• két lámpacsoport vezérlésére,
• nappali különböző világítási köreihez,
• konyhai világításokhoz,
• fürdőszobai világításokhoz,
• beltéri és kültéri világítás külön vezérlésére,
• dekorációs és általános világítás szétválasztására.

A lényeg mindig ugyanaz: két külön áramkört szeretnénk egy helyről kapcsolni.

Hogyan működik a 105-ös kapcsoló?

A csillárkapcsolóban két kapcsolási funkció található egy szerelvényben.

A megfelelően kialakított áramkörben a két billentyű külön-külön kapcsolja a hozzá tartozó világítási kört.

Egyszerűsítve:

1. billentyű → 1. világítási kör

2. billentyű → 2. világítási kör

A két kör egymástól függetlenül kapcsolható.

A hálózati feszültségű szerelvények bekötése azonban megfelelő villamos szakismeretet igényel, ezért a tényleges bekötést érdemes szakemberre bízni.

101-es vagy 105-ös kapcsoló?

A két típus közötti különbség egyszerű.

Ha például egy helyiségben csak egy mennyezeti lámpát szeretnél kapcsolni, általában elegendő a 101-es egypólusú kapcsoló.

Ha viszont ugyanarról a helyről két külön világítási kört szeretnél egymástól függetlenül kapcsolni, 105-ös csillárkapcsolóra lehet szükség.

105-ös vagy 106-os kapcsoló?

Ezt a két típust is könnyű összekeverni, pedig egészen más feladatra valók.

A 105-ös csillárkapcsoló két külön világítási kört kapcsol egy helyről.

A 106-os váltókapcsoló ezzel szemben egy világítási kör két különböző helyről történő vezérlésének kialakítására használható.

Egyszerűen:

105: két kör, egy helyről.

106: egy kör, két helyről.

Ez az egyik legfontosabb különbség, amit kapcsolóvásárlás előtt érdemes megjegyezni.

Mit jelent a 105-ös jelölés?

Ahogy a 101-es kapcsolónál, úgy itt sem elektromos teljesítményt jelent a szám.

A 105 egy hagyományos kapcsolási jelölés, amely alapján azonosítható a kapcsoló funkciója.

Tehát a 105:

• nem 105 watt,
• nem 105 volt,
• és természetesen nem 105 amper.

A szám alapján a megfelelő kapcsolási funkciójú szerelvény azonosítható.

Mikor praktikus a csillárkapcsoló?

A 105-ös kapcsoló különösen akkor praktikus, ha egy helyiségben többféle világításra van szükség.

Nappaliban

Az egyik billentyű kapcsolhatja a fő mennyezeti világítást, a másik egy második világítási kört.

Konyhában

Külön kapcsolható két, egymástól függetlenül kialakított világítási kör.

Fürdőszobában

A megfelelő villamos kialakítás mellett külön vezérelhető például két világítási kör.

Több fényforrásos lámpatestnél

A fényforrások két csoportra oszthatók, így nem szükséges mindig az összeset egyszerre használni.

A két billentyű nem jelent automatikusan 105-ös kapcsolót

Erre különösen érdemes figyelni.

Attól, hogy egy kapcsolón két billentyűt látsz, még nem feltétlenül 105-ös csillárkapcsolóról van szó.

Léteznek más, kétbillentyűs kapcsolási megoldások is, amelyek belső kialakítása és funkciója eltérhet.

Ezért vásárláskor ne csak a külső megjelenést nézd, hanem ellenőrizd a termék pontos kapcsolási funkcióját is.

Mire figyelj 105-ös kapcsoló vásárlásakor?

A kapcsolási funkció mellett érdemes ellenőrizni:

• a névleges feszültséget és áramerősséget,
• a szerelési módot,
• az IP-védettséget,
• a szerelvénycsaládot,
• a keretekkel és egyéb elemekkel való kompatibilitást,
• a kapcsoló színét és kialakítását,
• a gyártó előírásait.

Ha meglévő kapcsolócsaládot bővítesz, különösen fontos a kompatibilitás. Az azonos szín és hasonló forma még nem feltétlenül jelenti azt, hogy a különböző elemek összeépíthetők.

Süllyesztett vagy falon kívüli 105-ös kapcsoló?

Süllyesztett kivitel

Lakásokban és irodákban ez a leggyakoribb. A kapcsoló mechanikája a falban található szerelvénydobozba kerül.

Falon kívüli kivitel

Garázsokban, műhelyekben, pincékben és egyéb olyan helyeken praktikus, ahol a vezetékezés és a szerelvények is falon kívül futnak.

A megfelelő változat kiválasztását mindig a telepítési környezet határozza meg.

Mi a helyzet kültéren?

Kültéri használatnál nem elég azt ellenőrizni, hogy 105-ös kapcsolóról van-e szó.

A szerelvénynek a környezeti hatásoknak megfelelő IP-védettséggel is rendelkeznie kell.

Fedetlen vagy nedvességnek kitett helyen kifejezetten az adott környezethez megfelelő kapcsolót kell választani.

Gyakori hibák 105-ös kapcsoló választásakor

105-ös kapcsolót választanak, amikor két helyről szeretnének kapcsolni egy lámpát.
Erre nem a csillárkapcsoló, hanem váltókapcsolós kialakítás való.

A két billentyű alapján választanak.
A külső megjelenés önmagában nem határozza meg a kapcsolási funkciót.

Nem ellenőrzik a meglévő vezetékezést.
A kívánt kapcsolási módhoz megfelelően kialakított elektromos hálózat szükséges.

Nem megfelelő IP-védettségű kapcsolót választanak.
Ez különösen kültéri és nedves környezetben jelent problémát.

Gyors segítség a leggyakoribb kapcsolószámokhoz

Ha ezt a négy alapvető funkciót ismered, már sokkal könnyebb eligazodni a hagyományos villanykapcsolók között.

Összefoglalás

A 105-ös kapcsoló, vagyis csillárkapcsoló két külön világítási kör egymástól független vezérlésére szolgál egyetlen kapcsolási helyről.

Nemcsak csillárokhoz használható. Praktikus minden olyan helyen, ahol két külön világítást szeretnénk ugyanarról a pontról kapcsolni.

A megfelelő kapcsoló kiválasztásakor azonban a kapcsolási funkció mellett figyelni kell a szerelési módra, az IP-védettségre, a terhelhetőségre és az adott szerelvénycsaláddal való kompatibilitásra is.

Az ElektrikStore webáruházban különböző kialakítású egypólusú, csillár-, váltó- és keresztkapcsolók, valamint dugaljak és egyéb villamossági szerelvények közül választhatsz.

Gyakran ismételt kérdések (GYIK)

Mi az a 105-ös kapcsoló?

A 105-ös kapcsoló a csillárkapcsoló hagyományos jelölése. Két külön világítási kör egymástól független kapcsolására használható egy helyről.

Hány billentyűje van a 105-ös kapcsolónak?

Jellemzően két külön billentyűvel rendelkezik, amelyek két külön világítási kört vezérelnek.

Csak csillárhoz használható?

Nem. Bármilyen megfelelően kialakított két külön világítási kör kapcsolására használható.

Mi a különbség a 101-es és a 105-ös kapcsoló között?

A 101-es egy világítási kört kapcsol egy helyről, míg a 105-ös két külön világítási kört vezérel egy helyről.

Mi a különbség a 105-ös és a 106-os kapcsoló között?

A 105-ös két külön kört vezérel egy helyről. A 106-os váltókapcsoló egy világítási kör két helyről történő kapcsolásának kialakítására szolgál.

A kétbillentyűs kapcsoló mindig 105-ös?

Nem. Más kapcsolási funkciójú kétbillentyűs szerelvények is léteznek, ezért mindig ellenőrizd a termék pontos típusát.
