Legrand Forix 782385 vízmentes keresztkapcsoló (107), szürke burkolattal, kerettel, falon kívüli 10A 250V IP44 ( 782385 )

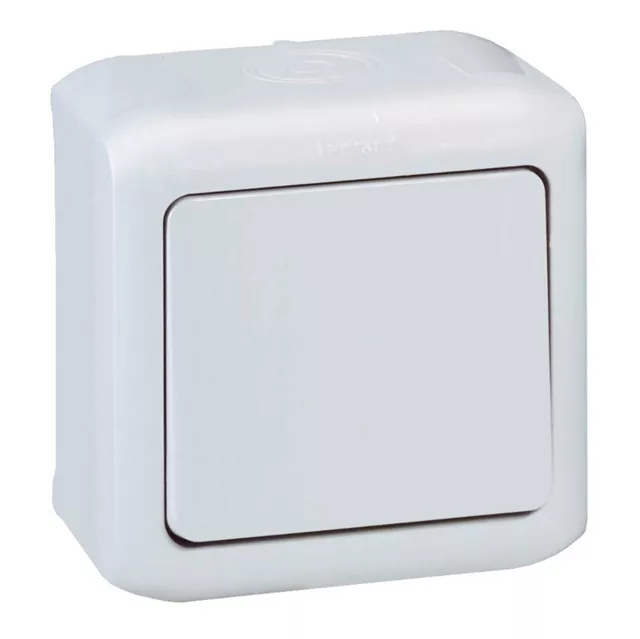

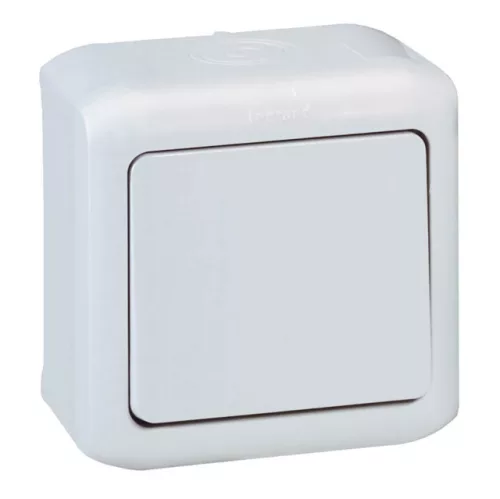

Legrand Forix 782385 — keresztkapcsoló (107), szürke

A Legrand 782385 cikkszámú terméke keresztkapcsoló (107), a Forix szerelvénysorozat tagja. Falon kívüli, felületre szerelhető kivitelű, burkolata szürke, védettsége IP44.

A Forix a Legrand falon kívüli szerelvénycsaládja, amelyet ott érdemes választani, ahol nincs mód süllyesztett szerelvénydoboz kialakítására.

Műszaki jellemzők

• Cikkszám: 782385
• Termékcsalád: Forix
• Funkció: keresztkapcsoló (107)
• Burkolat / fedlap színe: szürke
• RAL-szám (közelítő): 7035
• Szerelési mód: falon kívüli
• Rögzítés módja: Csavarral
• Vezeték bekötése: csavaros
• Csatlakoztatható érkeresztmetszet: 2,5 mm²
• Névleges üzemi áram: 10 A
• Névleges üzemi feszültség: 250 V
• Hálózati frekvencia: 50 Hz
• IP védettség: IP44
• IK védelem (mechanikai): IK07
• Vízmentes kivitel: igen
• A mechanizmus a keretet tartalmazza: igen
• A mechanizmus a burkolatot tartalmazza: igen
• Sorolható: nem
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Fényes
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 70 × 70 × 51 mm
• Üzemi hőmérséklet: -25 °C … 60 °C
• Tömeg: 117,2 gr

Felhasználási terület

Lakások, irodák és közösségi terek világítási áramköreinek kapcsolására, új villanyszerelésnél és szerelvénycserénél egyaránt. Az IP44 védettség miatt nedves helyiségben — fürdőszobában a védelmi zónákon kívül, mosókonyhában, pincében — és védett kültéri helyen is használható.

Hasznos tudnivalók a választáshoz

• A jelölés értelmezéséhez és a bekötési rajzokhoz olvasd el a Mi az a 107-es kapcsoló és mire használható? című útmutatónkat.
• Az IP44 jelölés azt jelenti, hogy a termék fröccsenő víz és az 1 mm-nél nagyobb szilárd testek ellen védett, ezért nedves helyiségbe és védett kültéri helyre is beépíthető. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat összes elemét — mechanizmusokat, burkolatokat és kereteket — egy helyen a Legrand Forix vízmentes IP44 falon kívüli kapcsolók / dugaljak / egyéb szerelvények kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 107-es jelölés?

A 107-es a keresztkapcsoló jelölése. Két váltókapcsoló közé beépítve harmadik (vagy további) kapcsolási pontot ad ugyanahhoz a lámpához — hosszú közlekedőkben és nagy terekben használják.

Mekkora terhelés kapcsolható vele?

A kapcsoló névleges adatai 10 A és 250 V. A bekötött fogyasztó teljesítménye ezen belül maradjon; LED-es világításnál a bekapcsolási áramlökés miatt érdemes tartalékot hagyni.

Alkalmas LED-es világítás kapcsolására?

Igen, a kapcsoló fogyasztótól független: LED-es, halogén és hagyományos fényforrás áramkörét egyaránt kapcsolja. Fényerőszabályzásra viszont nem alkalmas, ahhoz fényerőszabályzó szükséges.

Mit jelent a termék IP44 védettsége?

Az IP44 azt jelenti, hogy a termék fröccsenő víz és az 1 mm-nél nagyobb szilárd testek ellen védett, ezért nedves helyiségbe és védett kültéri helyre is beépíthető. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék falon kívüli, felületre szerelhető kivitelű, rögzítése: csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény csavaros bekötésű, a vezeték csavarszorítóval rögzül. A csatlakoztatható érkeresztmetszet 2,5 mm².

Milyen színben készül?

Ez a változat szürke (közelítő RAL-szám: 7035). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Ez a kivitel önálló szerelvényhelyre készült, sorolásra nem alkalmas.
