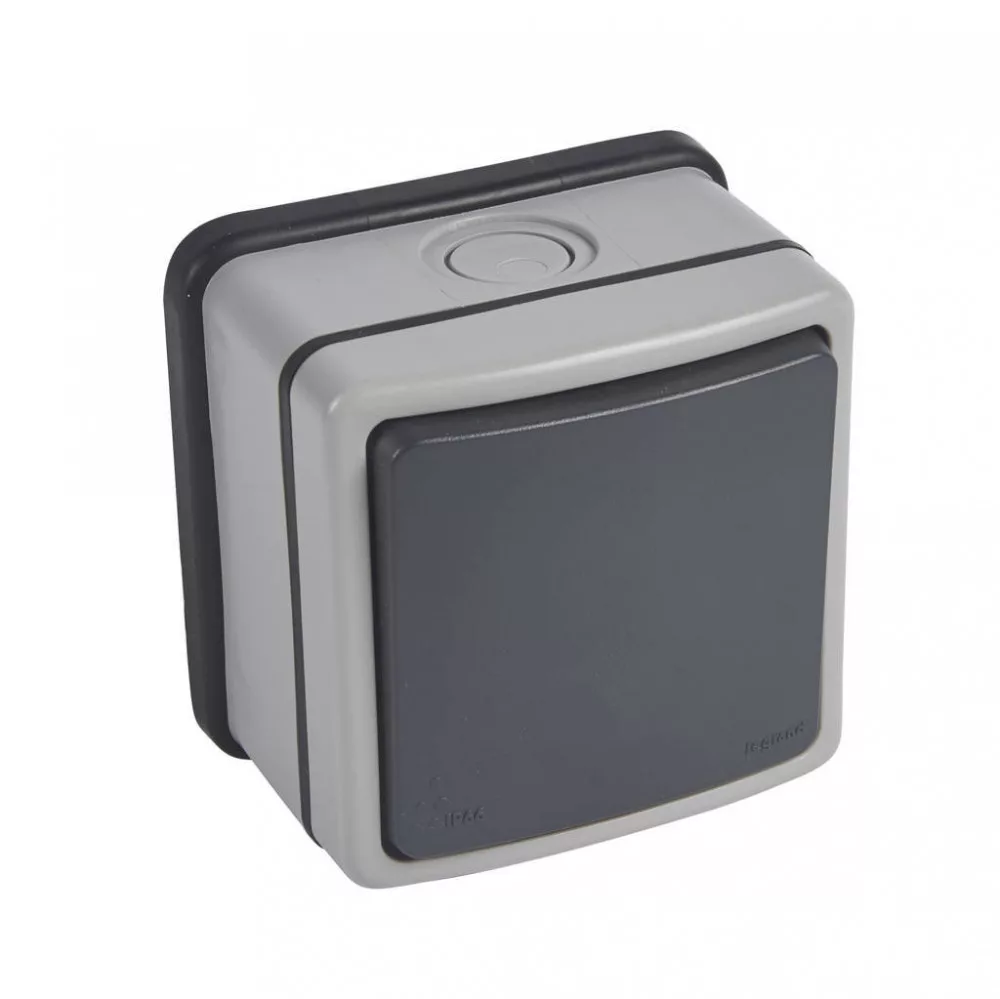

Legrand Plexo 66 684603 váltókapcsoló (106) falon kívüli, 20A 250V, IP66 ( 684603 )

Legrand Plexo 66 684603 — váltókapcsoló (106)

A Legrand 684603 cikkszámú terméke váltókapcsoló (106), a Plexo 66 szerelvénysorozat tagja. Falon kívüli, felületre szerelhető kivitelű, védettsége IP66.

A Plexo 66 a Legrand legnagyobb védettségű ipari szerelvénycsaládja: IP66-os tokozásával por- és erős vízsugár ellen is védett, ezért ipari és mezőgazdasági környezetbe készült.

Műszaki jellemzők

• Cikkszám: 684603
• Termékcsalád: Plexo 66
• Funkció: váltókapcsoló (106)
• Szerelési mód: falon kívüli
• Rögzítés módja: Csavarral
• Vezeték bekötése: csavaros
• Csatlakoztatható érkeresztmetszet: 4 mm²
• Névleges üzemi áram: 20 A
• Névleges üzemi feszültség: 250 V
• IP védettség: IP66
• IK védelem (mechanikai): IK08
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Matt
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 98 × 98 × 63 mm
• Üzemi hőmérséklet: -20 °C … 40 °C
• Tömeg: 216 gr

Felhasználási terület

Lakások, irodák és közösségi terek világítási áramköreinek kapcsolására, új villanyszerelésnél és szerelvénycserénél egyaránt. Az IP66 védettség miatt kültéren, nedves és poros környezetben — teraszon, garázsban, műhelyben, mezőgazdasági épületben — is beépíthető.

Hasznos tudnivalók a választáshoz

• A jelölés értelmezéséhez és a bekötési rajzokhoz olvasd el a Mi az a 106-os kapcsoló és mire használható? című útmutatónkat.
• Az IP66 jelölés azt jelenti, hogy a termék portömör, és erős vízsugár ellen is védett, ezért ipari és mezőgazdasági környezetbe is alkalmas. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat összes elemét — mechanizmusokat, burkolatokat és kereteket — egy helyen a Legrand Plexo vízmentes Falon kívüli kapcsolók / dugaljak / egyéb szerelvények kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 106-os jelölés?

A 106-os a váltókapcsoló jelölése: két ilyen kapcsolóval ugyanaz a lámpa két különböző helyről is kapcsolható. Közlekedőkben, lépcsőházakban és hálószobákban a leggyakoribb megoldás.

Mekkora terhelés kapcsolható vele?

A kapcsoló névleges adatai 20 A és 250 V. A bekötött fogyasztó teljesítménye ezen belül maradjon; LED-es világításnál a bekapcsolási áramlökés miatt érdemes tartalékot hagyni.

Alkalmas LED-es világítás kapcsolására?

Igen, a kapcsoló fogyasztótól független: LED-es, halogén és hagyományos fényforrás áramkörét egyaránt kapcsolja. Fényerőszabályzásra viszont nem alkalmas, ahhoz fényerőszabályzó szükséges.

Mit jelent a termék IP66 védettsége?

Az IP66 azt jelenti, hogy a termék portömör, és erős vízsugár ellen is védett, ezért ipari és mezőgazdasági környezetbe is alkalmas. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék falon kívüli, felületre szerelhető kivitelű, rögzítése: csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény csavaros bekötésű, a vezeték csavarszorítóval rögzül. A csatlakoztatható érkeresztmetszet 4 mm².

Mekkora a termék mérete?

A méretei 98 × 98 × 63 mm (magasság × szélesség × mélység). Felújításnál érdemes összevetni a meglévő szerelvény és a szerelvénydoboz méretével.

Milyen anyagból készül?

A termék anyaga műanyag, felületkezelése kezeletlen, felülete matt.
