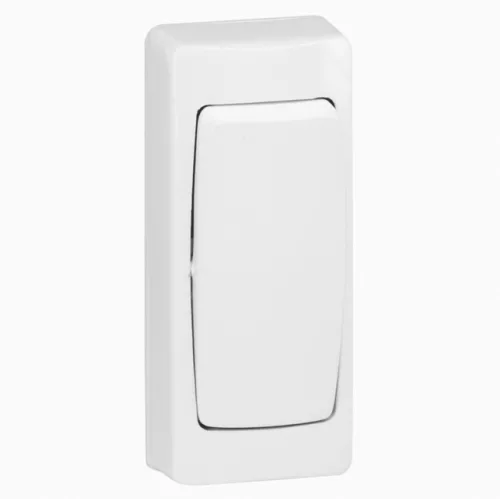

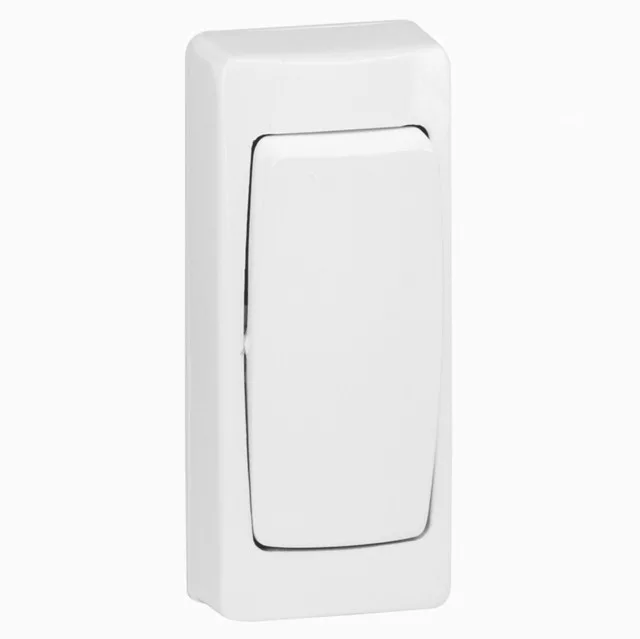

Legrand Oteo 086084 falon kívüli keskeny egypólusú kapcsoló (101) kerettel fehér, 10A 250V, IP20 ( 086084 )

Legrand Oteo 086084 — egypólusú kapcsoló (101), fehér

A Legrand 086084 cikkszámú terméke egypólusú kapcsoló (101), a Oteo szerelvénysorozat tagja. Falon kívüli, felületre szerelhető kivitelű, burkolata fehér, védettsége IP20.

Az Oteo a Legrand falon kívüli szerelvénycsaládja: felületre szerelhető, ezért utólagos bővítéshez és meglévő falfelületekhez is jó választás. Ennek a kivitelnek a saját védettsége IP20, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 086084
• Termékcsalád: Oteo
• Funkció: egypólusú kapcsoló (101)
• Burkolat / fedlap színe: fehér
• RAL-szám (közelítő): 9003
• Szerelési mód: falon kívüli
• Rögzítés módja: Csavarral
• Vezeték bekötése: csavaros
• Csatlakoztatható érkeresztmetszet: 1,5 mm²
• Névleges üzemi áram: 10 A
• Névleges üzemi feszültség: 250 V
• IP védettség: IP20
• IK védelem (mechanikai): IK04
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Fényes
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 75 × 32 × 31 mm
• Üzemi hőmérséklet: -5 °C … 40 °C
• Tömeg: 35,6 gr

Felhasználási terület

Lakások, irodák és közösségi terek világítási áramköreinek kapcsolására, új villanyszerelésnél és szerelvénycserénél egyaránt. A termék beltéri, száraz helyiségbe készült; kültéri beépítésre nem alkalmas.

Hasznos tudnivalók a választáshoz

• A jelölés értelmezéséhez és a bekötési rajzokhoz olvasd el a Mi az a 101-es kapcsoló és mire használható? című útmutatónkat.
• Az IP20 jelölés azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A teljes szerelvénysorhoz a sorozat többi eleme is kell — ezeket a Legrand Oteo Falon kívüli keretek kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 101-es jelölés?

A 101-es az egypólusú kapcsoló hagyományos magyar jelölése: egyetlen áramkört kapcsol be és ki egy helyről. Ez a leggyakoribb kapcsolótípus, szobák és helyiségek világításának egy pontból történő kapcsolására.

Mekkora terhelés kapcsolható vele?

A kapcsoló névleges adatai 10 A és 250 V. A bekötött fogyasztó teljesítménye ezen belül maradjon; LED-es világításnál a bekapcsolási áramlökés miatt érdemes tartalékot hagyni.

Alkalmas LED-es világítás kapcsolására?

Igen, a kapcsoló fogyasztótól független: LED-es, halogén és hagyományos fényforrás áramkörét egyaránt kapcsolja. Fényerőszabályzásra viszont nem alkalmas, ahhoz fényerőszabályzó szükséges.

Mit jelent a termék IP20 védettsége?

Az IP20 azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék falon kívüli, felületre szerelhető kivitelű, rögzítése: csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény csavaros bekötésű, a vezeték csavarszorítóval rögzül. A csatlakoztatható érkeresztmetszet 1,5 mm².

Milyen színben készül?

Ez a változat fehér (közelítő RAL-szám: 9003). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Mekkora a termék mérete?

A méretei 75 × 32 × 31 mm (magasság × szélesség × mélység). Felújításnál érdemes összevetni a meglévő szerelvény és a szerelvénydoboz méretével.
