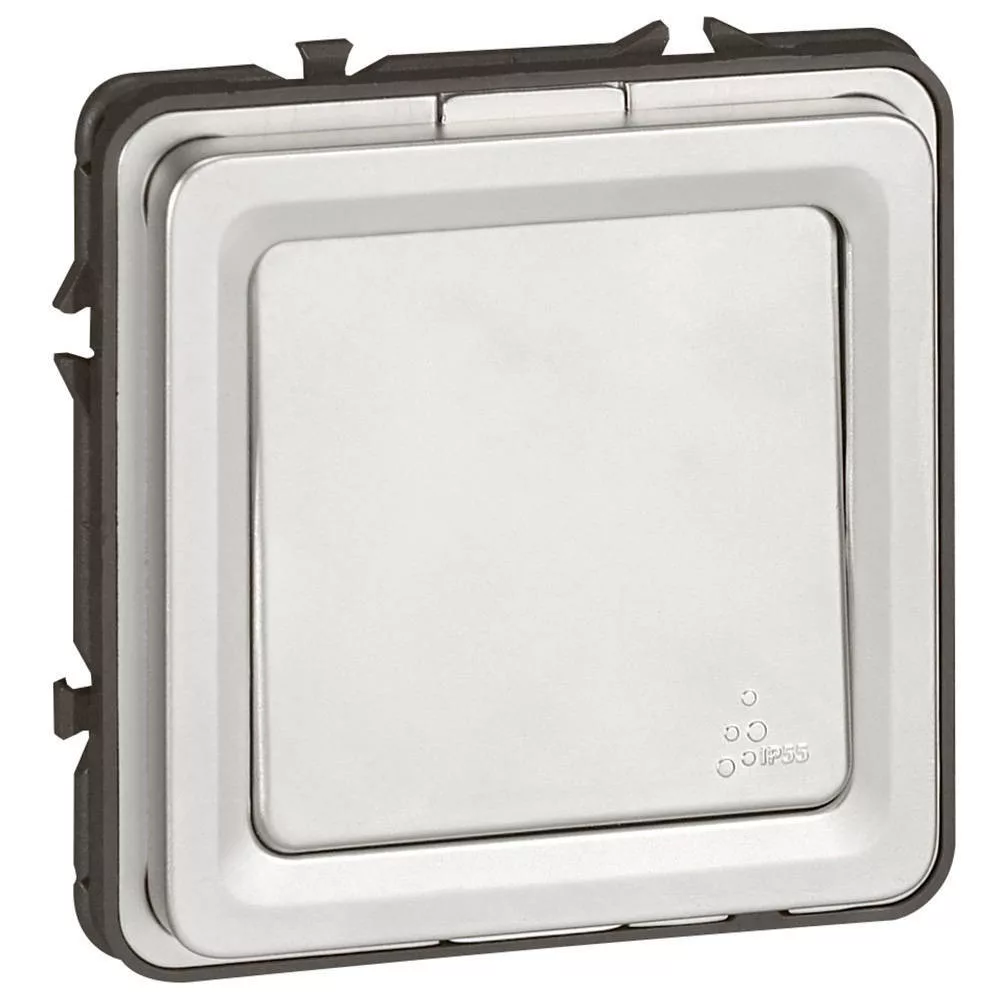

Legrand Soliroc 077821 keresztkapcsoló (107), vandálbiztos IK10, süllyesztett, 10A 250V, IP55 ( 077821 )

Legrand Soliroc 077821 — keresztkapcsoló (107)

A Legrand 077821 cikkszámú terméke keresztkapcsoló (107), a Soliroc szerelvénysorozat tagja. Süllyesztett, szerelvénydobozba építhető kivitelű, védettsége IP55.

A Soliroc a Legrand vandálbiztos, fém kivitelű szerelvénycsaládja: megerősített házával és rejtett rögzítésével közösségi terekbe, iskolákba, sportlétesítményekbe és közintézményekbe készült.

Műszaki jellemzők

• Cikkszám: 077821
• Termékcsalád: Soliroc
• Funkció: keresztkapcsoló (107)
• Szerelési mód: süllyesztett
• Csatlakoztatható érkeresztmetszet: 2,5 mm²
• Névleges üzemi áram: 10 A
• Névleges üzemi feszültség: 250 V
• IP védettség: IP55
• IK védelem (mechanikai): IK10
• Anyaga: Fém
• Felületkezelés: Kezeletlen
• Felület kivitele: Matt
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 70 × 70 × 46 mm
• Üzemi hőmérséklet: -5 °C … 40 °C
• Tömeg: 201 gr

Felhasználási terület

Lakások, irodák és közösségi terek világítási áramköreinek kapcsolására, új villanyszerelésnél és szerelvénycserénél egyaránt. Az IP55 védettség miatt kültéren, nedves és poros környezetben — teraszon, garázsban, műhelyben, mezőgazdasági épületben — is beépíthető. Vandálbiztos kivitele miatt iskolákba, sportlétesítményekbe, kollégiumokba és nyilvános terekbe is javasolt.

Hasznos tudnivalók a választáshoz

• A jelölés értelmezéséhez és a bekötési rajzokhoz olvasd el a Mi az a 107-es kapcsoló és mire használható? című útmutatónkat.
• Az IP55 jelölés azt jelenti, hogy a termék porlerakódás és minden irányból érkező vízsugár ellen védett, ezért kültéren, nedves és poros környezetben is használható. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A teljes szerelvénysorhoz a sorozat többi eleme is kell — ezeket a Legrand Soliroc Vandálbiztos keretek, kiegészítők kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 107-es jelölés?

A 107-es a keresztkapcsoló jelölése. Két váltókapcsoló közé beépítve harmadik (vagy további) kapcsolási pontot ad ugyanahhoz a lámpához — hosszú közlekedőkben és nagy terekben használják.

Mekkora terhelés kapcsolható vele?

A kapcsoló névleges adatai 10 A és 250 V. A bekötött fogyasztó teljesítménye ezen belül maradjon; LED-es világításnál a bekapcsolási áramlökés miatt érdemes tartalékot hagyni.

Alkalmas LED-es világítás kapcsolására?

Igen, a kapcsoló fogyasztótól független: LED-es, halogén és hagyományos fényforrás áramkörét egyaránt kapcsolja. Fényerőszabályzásra viszont nem alkalmas, ahhoz fényerőszabályzó szükséges.

Mit jelent a termék IP55 védettsége?

Az IP55 azt jelenti, hogy a termék porlerakódás és minden irányból érkező vízsugár ellen védett, ezért kültéren, nedves és poros környezetben is használható. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék süllyesztett, szerelvénydobozba építhető kivitelű. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Mekkora a termék mérete?

A méretei 70 × 70 × 46 mm (magasság × szélesség × mélység). Felújításnál érdemes összevetni a meglévő szerelvény és a szerelvénydoboz méretével.

Milyen anyagból készül?

A termék anyaga fém, felületkezelése kezeletlen, felülete matt.

Milyen hőmérsékleten használható?

Az üzemi hőmérséklet-tartomány -5 °C és 40 °C között van. Ezen kívül a működés és az élettartam sem garantált.
