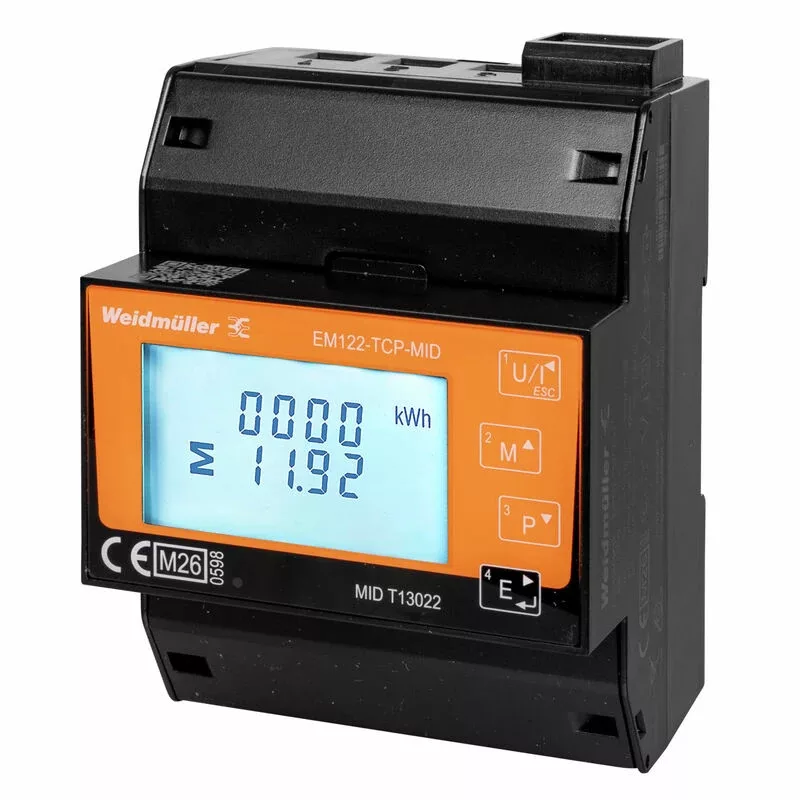

Weidmüller EM122-TCP-MID MID hitelesített 3 fázisú fogyasztásmérő, 100 A direkt mérés, Modbus TCP/IP kommunikáció, 4 modul, DIN sínre - 3145600000

Weidmüller EM122-TCP-MID MID fogyasztásmérő – 3 fázisú, direkt mérésű (100 A), Modbus TCP/IP

A Weidmüller EM122-TCP-MID (3145600000) a BasicLine termékcsalád 3 fázisú energiamérője, amely a 2014/32/EU mérőműszer-irányelv (MID) szerinti megfelelőségértékeléssel rendelkezik, ezért mérési eredményei hitelesen, elszámolási célra is felhasználhatók – például bérlői almérőként, EV-töltők fogyasztásának továbbszámlázásánál vagy üzemek, irodaházak költséghelyenkénti elszámolásánál. A készülék legfeljebb 100 A terhelőáramig, áramváltó nélkül mér, pontossága a hatásos energiára 0,5-ös osztály, a feszültség- és árammérés pontossága 0,5 %. Kétirányú mérésre képes: külön rögzíti az import (vételezett) és az export (visszatáplált) energiát.

Ethernet-interfésszel rendelkezik, és Modbus TCP/IP protokollon kommunikál (1–247 címtartomány), így a mért adatok közvetlenül a helyi hálózaton keresztül olvashatók ki – külön átjáró nélkül csatlakoztatható SCADA- és energiamenedzsment-rendszerekhez, felhőalapú adatgyűjtőkhöz. Az LCD kijelzőn a feszültség, áram, látszólagos teljesítmény és a fogyasztott energia értékei jeleníthetők meg (a kijelző háttérvilágítással rendelkezik). A 4 modul széles (72 mm) ház 35 mm-es DIN sínre pattintható, védettsége IP51 – ennek jelentéséről bővebben az IP védettség jelentéséről szóló útmutatónkban olvashat.

Fő műszaki jellemzők

• Gyártói cikkszám: 3145600000
• Típus: EM122-TCP-MID
• Termékcsalád: Weidmüller Energy Meter – BasicLine (MID)
• Termék típusa: MID hitelesített 3 fázisú fogyasztásmérő (energiamérő)
• Hálózat: 3 fázisú 4 vezetékes (L1 + L2 + L3 + N), 3 fázisú 3 vezetékes (L1 + L2 + L3) és 1 fázisú 2 vezetékes hálózat
• Mérési feszültségtartomány: 3 × 230 V AC (L–N) / 400 V AC (L–L)
• Árammérés: közvetlen bekötés, legfeljebb 100 A
• Árammérő csatornák: 3
• Pontosság: hatásos energia 0,5-ös osztály, feszültség és áram 0,5 %
• Tápfeszültség: 230 V
• Frekvencia: 45–65 Hz
• Kommunikáció: Modbus TCP/IP (Ethernet), kétirányú
• Kimenetek: konfigurálható digitális kimenet
• Kijelző: LCD, háttérvilágítással
• Méret: 100x72x65 mm (magasság × szélesség × mélység)
• Beépítési szélesség: 4 modul (72 mm)
• Szerelés: 35 mm-es DIN sín
• Védettség: IP51
• Lökőfeszültség-állóság: 6 kV (1,2/50 µs)
• Szigetelési feszültség: 4 kVeff / 1 perc
• Üzemi hőmérséklet: -25 °C … +55 °C
• Tárolási hőmérséklet: -40 °C … +70 °C
• Ház anyaga: műanyag
• Nettó tömeg: 328,6 g
• Engedélyek: MID, CE, RoHS

Tipikus felhasználási területek

• Bérlői almérés és rezsiköltség-továbbszámlázás társasházakban, irodaházakban, bevásárlóközpontokban
• Elektromos járműtöltők (EV-töltők) fogyasztásának hiteles mérése és elszámolása
• Napelemes (fotovoltaikus) rendszerek termelésének és visszatáplálásának mérése
• Gépek, gyártósorok és adatközpontok energiafelhasználásának monitorozása
• Energiamenedzsment-rendszerek (ISO 50001) Ethernet-alapú adatgyűjtése

Gyakori kérdések

Mit jelent, hogy a fogyasztásmérő MID hitelesített?

A 2014/32/EU mérőműszer-irányelv (Measuring Instruments Directive) szerinti megfelelőségértékeléssel rendelkezik, ezért az EU-ban hiteles, elszámolási célú mérésre is használható – például bérlők vagy EV-töltés felhasználói felé történő számlázáshoz.

Meddig érvényes a hitelesítés?

A gyártói tájékoztató szerint a hitelesítés a készüléken jelölt megfelelőségértékelési évtől számított 8 évig érvényes. A jelölés a CE jel mellett, a meteorológiai „M” jellel és a bejelentett szervezet számával együtt található.

Milyen hálózatokhoz használható?

A EM122-TCP-MID a következő hálózatokhoz alkalmas: 3 fázisú 4 vezetékes (L1 + L2 + L3 + N), 3 fázisú 3 vezetékes (L1 + L2 + L3) és 1 fázisú 2 vezetékes hálózat. A mérési feszültségtartomány 3 × 230 V AC (L–N) / 400 V AC (L–L).

Kell-e áramváltó a bekötéshez?

Nem, a EM122-TCP-MID direkt mérésű fogyasztásmérő: a terhelőáram közvetlenül a készüléken halad át, legfeljebb 100 A áramerősségig. Nagyobb áramú körökhöz áramváltós (EM120 sorozatú) mérő szükséges.

Hogyan érhetők el a mért adatok hálózaton?

A mérő Ethernet-porttal rendelkezik és Modbus TCP/IP protokollt használ, így a helyi hálózatra kötve közvetlenül lekérdezhető SCADA-, energiamenedzsment- vagy PLC-rendszerből, külön átalakító nélkül.

Mérhető vele a napelemes rendszer visszatáplálása is?

Igen, a mérő kétirányú: külön regisztrálja a hálózatból vételezett (import) és a hálózatba visszatáplált (export) energiát, ezért fotovoltaikus rendszerekhez és energiatárolós alkalmazásokhoz is használható.

Mekkora helyet foglal a szekrényben?

A készülék 4 modul széles (72 mm), mérete 100x72x65 mm (magasság × szélesség × mélység), és 35 mm-es DIN sínre szerelhető, így szabványos moduláris elosztószekrénybe építhető.

Mennyire pontos a mérés?

A hatásos energia mérése 0,5-ös pontossági osztályú, a feszültség- és árammérés pontossága 0,5 %. A mérés folyamatos, kiesés nélküli, így az elszámoláshoz szükséges energiaértékek hiánytalanul rögzülnek.
