Weidmüller EM111-RTU-MID MID hitelesített 1 fázisú fogyasztásmérő, 45 A direkt mérés, Modbus RTU kommunikáció, 1 modul, DIN sínre - 3099190000

Weidmüller EM111-RTU-MID MID fogyasztásmérő – 1 fázisú, direkt mérésű (45 A), Modbus RTU

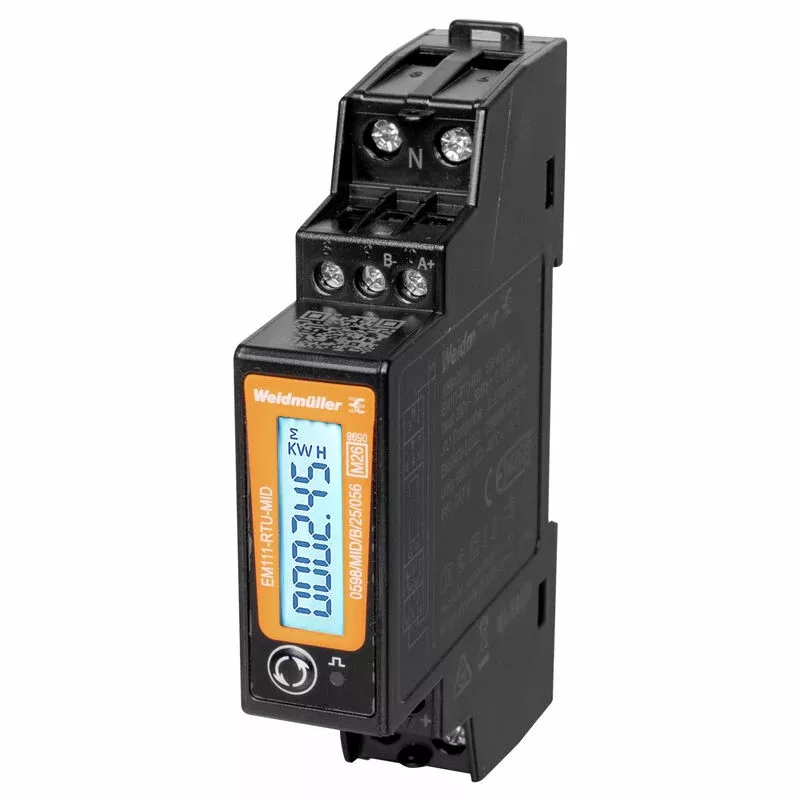

A Weidmüller EM111-RTU-MID (3099190000) a BasicLine termékcsalád 1 fázisú energiamérője, amely a 2014/32/EU mérőműszer-irányelv (MID) szerinti megfelelőségértékeléssel rendelkezik, ezért mérési eredményei hitelesen, elszámolási célra is felhasználhatók – például bérlői almérőként, EV-töltők fogyasztásának továbbszámlázásánál vagy üzemek, irodaházak költséghelyenkénti elszámolásánál. A készülék legfeljebb 45 A terhelőáramig, áramváltó nélkül mér, pontossága a hatásos energiára 0,5-ös osztály, a feszültség- és árammérés pontossága 0,5 %. Kétirányú mérésre képes: külön rögzíti az import (vételezett) és az export (visszatáplált) energiát.

A beépített RS485 interfészen keresztül Modbus RTU protokollal kommunikál (legfeljebb 9600 Bd, páros/páratlan/paritás nélküli beállítással, 1–247 címtartományban), így közvetlenül illeszthető PLC-khez, épületfelügyeleti rendszerekhez, adatgyűjtőkhöz és energiamenedzsment-szoftverekhez. A soros busz több mérő láncba fűzését is lehetővé teszi egyetlen vonalon. Az LCD kijelzőn a feszültség, áram, látszólagos és meddő teljesítmény, teljesítménytényező, frekvencia, import/export hatásos teljesítményigény, valamint az összesített import/export hatásos és meddő energia értékei jeleníthetők meg. A 1 modul széles (18 mm) ház 35 mm-es DIN sínre pattintható, előlapi védettsége IP51, a ház többi része IP20 – ennek jelentéséről bővebben az IP védettség jelentéséről szóló útmutatónkban olvashat.

Fő műszaki jellemzők

• Gyártói cikkszám: 3099190000
• Típus: EM111-RTU-MID
• Termékcsalád: Weidmüller Energy Meter – BasicLine (MID)
• Termék típusa: MID hitelesített 1 fázisú fogyasztásmérő (energiamérő)
• Hálózat: 1 fázisú, 2 vezetékes (L + N) hálózat
• Mérési feszültségtartomány: 176–276 V AC (L–N)
• Árammérés: közvetlen bekötés, legfeljebb 45 A
• Árammérő csatornák: 1
• Pontosság: hatásos energia 0,5-ös osztály, feszültség és áram 0,5 %
• Tápfeszültség: 120 V / 230 V
• Frekvencia: 50–60 Hz
• Kommunikáció: Modbus RTU (RS485), kétirányú
• Kimenetek: 2 konfigurálható impulzuskimenet
• Kijelző: LCD
• Méret: 118x18x64 mm (magasság × szélesség × mélység)
• Beépítési szélesség: 1 modul (18 mm)
• Szerelés: 35 mm-es DIN sín
• Védettség: előlap IP51, ház IP20
• Lökőfeszültség-állóság: 6 kV (1,2/50 µs)
• Szigetelési feszültség: 4 kVeff / 1 perc
• Túlfeszültség-kategória: II
• Üzemi hőmérséklet: -25 °C … +55 °C
• Tárolási hőmérséklet: -40 °C … +70 °C
• Ház anyaga: műanyag
• Nettó tömeg: 76,5 g
• Engedélyek: MID, CE, RoHS

Tipikus felhasználási területek

• Bérlői almérés és rezsiköltség-továbbszámlázás társasházakban, irodaházakban, bevásárlóközpontokban
• Elektromos járműtöltők (EV-töltők) fogyasztásának hiteles mérése és elszámolása
• Napelemes (fotovoltaikus) rendszerek termelésének és visszatáplálásának mérése
• Gépek, gyártósorok és adatközpontok energiafelhasználásának monitorozása
• PLC-s és épületfelügyeleti rendszerek RS485-ös Modbus hálózatába történő integrálás

Gyakori kérdések

Mit jelent, hogy a fogyasztásmérő MID hitelesített?

A 2014/32/EU mérőműszer-irányelv (Measuring Instruments Directive) szerinti megfelelőségértékeléssel rendelkezik, ezért az EU-ban hiteles, elszámolási célú mérésre is használható – például bérlők vagy EV-töltés felhasználói felé történő számlázáshoz.

Meddig érvényes a hitelesítés?

A gyártói tájékoztató szerint a hitelesítés a készüléken jelölt megfelelőségértékelési évtől számított 8 évig érvényes. A jelölés a CE jel mellett, a meteorológiai „M” jellel és a bejelentett szervezet számával együtt található.

Milyen hálózatokhoz használható?

A EM111-RTU-MID a következő hálózatokhoz alkalmas: 1 fázisú, 2 vezetékes (L + N) hálózat. A mérési feszültségtartomány 176–276 V AC (L–N).

Kell-e áramváltó a bekötéshez?

Nem, a EM111-RTU-MID direkt mérésű fogyasztásmérő: a terhelőáram közvetlenül a készüléken halad át, legfeljebb 45 A áramerősségig. Nagyobb áramú körökhöz áramváltós (EM120 sorozatú) mérő szükséges.

Hogyan köthető a mérő felügyeleti rendszerhez?

RS485 buszon, Modbus RTU protokollal: a Modbus cím 1 és 247 között állítható, az átviteli sebesség legfeljebb 9600 Bd. Egy vonalra több mérő is felfűzhető.

Mérhető vele a napelemes rendszer visszatáplálása is?

Igen, a mérő kétirányú: külön regisztrálja a hálózatból vételezett (import) és a hálózatba visszatáplált (export) energiát, ezért fotovoltaikus rendszerekhez és energiatárolós alkalmazásokhoz is használható.

Mekkora helyet foglal a szekrényben?

A készülék 1 modul széles (18 mm), mérete 118x18x64 mm (magasság × szélesség × mélység), és 35 mm-es DIN sínre szerelhető, így szabványos moduláris elosztószekrénybe építhető.

Mennyire pontos a mérés?

A hatásos energia mérése 0,5-ös pontossági osztályú, a feszültség- és árammérés pontossága 0,5 %. A mérés folyamatos, kiesés nélküli, így az elszámoláshoz szükséges energiaértékek hiánytalanul rögzülnek.
