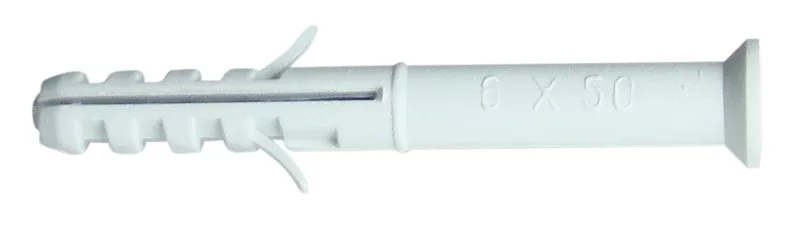

Tracon TH8100 – hosszított tipli, szürke
A Tracon TH8100 hosszított nylon tipli M8×100 mm méretben, 100 mm beépítési hosszal. Akkor van rá szükség, ha a fal síkja és a teherhordó szerkezet között nem teherbíró rétegek vannak: vakolat, hőszigetelés, gipszkarton előtétfal vagy burkolat.
A hosszú szár ezeken átnyúlik, és csak a szilárd falazatban feszül szét, így a terhelés oda adódik át, ahol azt fel is lehet venni. A pereme megakadályozza a furatba esést, ezért átmenő szereléshez is kényelmes. Anyaga poliamid (PA6.6), korrózióálló és villamosan nem vezető.
Fő műszaki jellemzők
- Furatátmérő: 8 mm

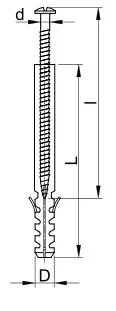

- Tipli mérete (D × L): 8 × 100 mm
- Beépítési hossz: 100 mm
- Javasolt csavar (d × l): 5,5 × 126 mm
- Csavarral szerelve: nem
- Anyag: poliamid (PA6.6)
- Szín: szürke
- Perem: van, a furat szájánál felfekvő
- Környezeti hőmérséklet: -40 °C és +85 °C között
Tipikus felhasználási területek
- Hőszigetelt homlokzaton átmenő rögzítések
- Vastag vakolat- vagy burkolatréteg fölötti szerelvényezés
- Kábeltartó rendszerek, tálcák és bilincsek szerelése
- Elosztószekrények, tokozások felfogatása
- Lámpatestek, konzolok és tartókarok rögzítése
- Épületgépészeti csőtartók, klímakonzolok szerelése
Gyakori kérdések
Milyen átmérőjű furat kell a Tracon TH8100 rögzítéséhez?
A furatot 8 mm átmérőjű fúrószárral kell elkészíteni. A furat legyen legalább 100 mm mély, hogy a tipli teljes hosszában felüljön a falazatban, és a fúrásból visszamaradó por is elférjen a furat alján.
Mikor kell hosszított tiplit használni?
Ha a fal felszíne és a teherhordó szerkezet között nem teherbíró réteg van – hőszigetelés, vastag vakolat, előtétfal –, a rövid tipli csak ebben ül fel. A TH8100 100 mm-es hossza átnyúlik ezeken a rétegeken.
Milyen csavar illik bele?
A tipli 5,5 × 126 mm méretű csavarhoz készült. Ennél nagyobb átmérőjű csavar szétrepesztheti a tiplit, a kisebb pedig nem feszíti szét megfelelően a szárat, ezért a megadott mérettől ne térjen el.
Mennyire mélyen kell fúrni?
A furat mélysége legalább a tipli 100 mm-es hossza legyen, plusz néhány milliméter a fúrásból visszamaradó por számára. Hőszigetelésen át fúrva ügyeljen arra, hogy a szilárd falazatba is elegendő mélységben jusson be a fúró.
Mennyi terhelést bír el?
A teherbírást a teherhordó falazatba beágyazódó szakasz hossza és a falazat anyaga határozza meg, nem a tipli teljes hossza. Vastag szigetelés esetén ezért érdemes hosszabb méretet választani, hogy a beágyazódás elegendő legyen.
Milyen anyagból készül és milyen hőmérsékletet tűr?
A tipli anyaga poliamid (PA6.6), amely -40 °C és +85 °C között tartósan megőrzi mechanikai tulajdonságait, így fűtött és fűtetlen belső terekben, valamint időjárástól védett külső helyeken egyaránt használható.
