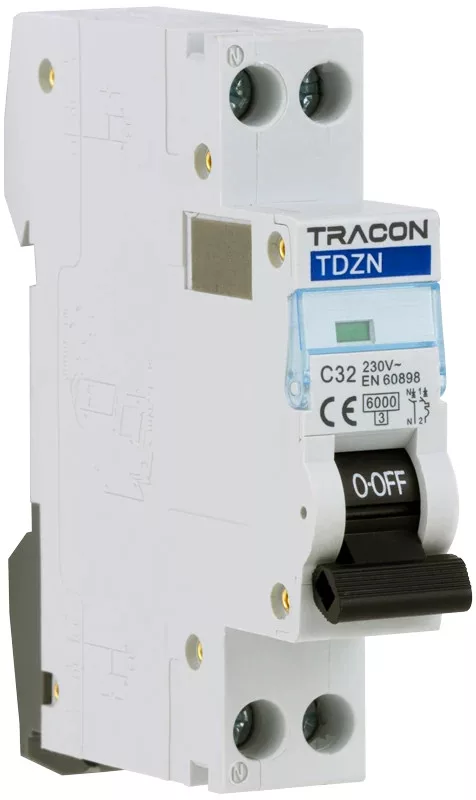

Tracon TDZNC16 Kismegszakító, 1+N pólus, C karakterisztika 1+N, C16, 6kA

Tracon TDZNC16 kismegszakító – 1+N pólusú, C karakterisztika, 16 A

A Tracon TDZNC16 moduláris kismegszakító az elektromos hálózat két leggyakoribb hibája, a túlterhelés és a zárlat ellen véd. A termikus kioldó a tartós túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlat esetén ezredmásodpercek alatt szakítja meg az áramkört, mielőtt a vezeték szigetelése vagy a csatlakoztatott berendezés károsodna.

A C karakterisztika a névleges áram öt- és tízszerese között old ki mágnesesen. Ez a legáltalánosabban használt jelleggörbe: elviseli a vegyes, részben induktív terhelések bekapcsolási áramlökését anélkül, hogy fölöslegesen lekapcsolna.

A fázisvezetőt védi, a nullavezetőt pedig kapcsolja, így egyfázisú körben teljes leválasztást ad – mindezt mindössze egy modul szélességben. A készülék névleges árama 16 A, zárlati megszakítóképessége az EN 60898 szabvány szerint 6 kA, üzemi feszültsége 230 V. A kapcsolóállás a karon egyértelműen leolvasható, a készülék 35 mm-es DIN-sínre pattintható.

Műszaki jellemzők

• Kioldási karakterisztika: C (5–10×In)
• Pólusszám: 1+N pólusú
• Névleges áram: 16 A
• Névleges feszültség: 230 V
• Zárlati megszakítóképesség (Icn, EN 60898): 6 kA
• Névleges szigetelőfeszültség Ui: 400 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz
• Modulszélesség: 1 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 1,5–10 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A C karakterisztika miatt elsősorban általános lakossági és ipari elosztók, vegyes terhelésű körök, kisebb motorok, LED-es és elektronikus előtétes világítás a feladata. A 16 A-es kivitel jellemzően dugaljkörök és általános fogyasztói leágazások védelmére használatos, 1+N pólusú kivitelben egyfázisú hálózaton.

Gyakori kérdések

Mit jelent a C karakterisztika?

A C karakterisztikájú kismegszakító a névleges áram 5–10-szeresénél old ki mágnesesen. Ez az általános célú jelleggörbe, amely elviseli a vegyes és kisebb induktív terhelések bekapcsolási áramlökését.

Hány modul helyet foglal a TDZNC16 az elosztóban?

A készülék 1 modul szélességű, és 35 mm-es DIN-sínre pattintható, így moduláris lakáselosztókba és ipari szekrényekbe egyaránt beépíthető.

Mekkora zárlati áramot képes megszakítani?

A zárlati megszakítóképessége az EN 60898 szerint 6 kA, ami a hazai lakossági és kisipari elosztóhálózatok túlnyomó részéhez elegendő.

Milyen keresztmetszetű vezeték köthető be?

A csatlakozókapcsok tömör vezetőre 1,5–10 mm² keresztmetszet-tartományban méretezettek. A vezetéket mindig a kapocs teljes mélységéig kell bevezetni és a megfelelő nyomatékkal rögzíteni.

Milyen körökhöz ajánlott a 16 A névleges áram?

A 16 A-es érték jellemzően dugaljkörök és általános fogyasztói leágazások védelmére alkalmas. A pontos méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.

Szerelhető rá segédérintkező vagy más kiegészítő egység?

Ehhez a kivitelhez kiegészítő egység nem szerelhető fel; ha segédérintkezőre van szüksége, válasszon a TDZ sorozat készülékei közül.
