Tracon TDZ-F2, Segédérintkező TDZ kismegszakítóhoz 240V, 6A

Tracon TDZ-F2 segédérintkező TDZ kismegszakítóhoz

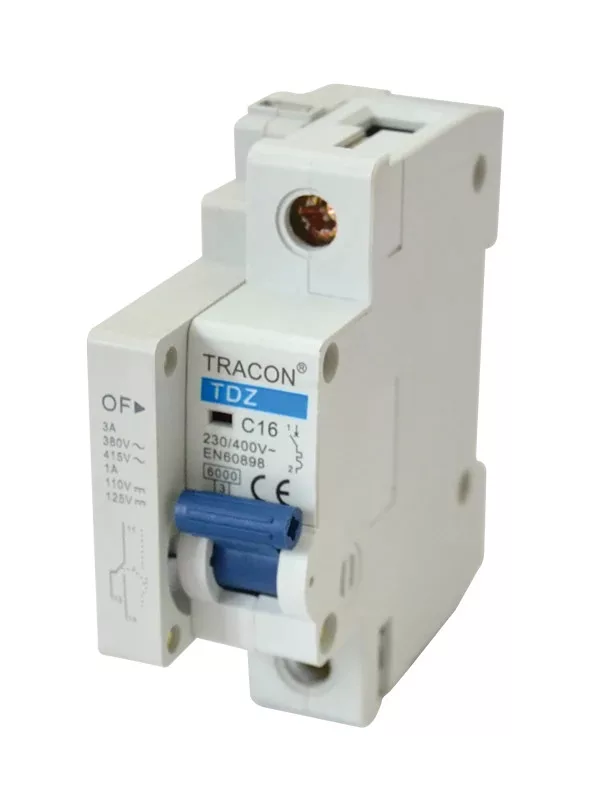

A Tracon TDZ-F2 segédérintkező a TDZ sorozatú moduláris kismegszakítók kiegészítő egysége. A kismegszakító mellé szerelve egy potenciálmentes váltóérintkezővel követi a készülék kapcsolóállását, így a be- vagy lekapcsolt állapot jelzőlámpával, vezérlőrelével vagy épületfelügyeleti rendszerrel távolról is figyelhető.

A kiegészítő egység 0,5 modul szélességű, ezért az elosztóban a kismegszakító mellett csak fél modul helyet foglal el. A váltóérintkező névleges kapcsolóárama 6 A, névleges feszültsége 230 V AC, ami jelző- és vezérlőkörök kapcsolására elegendő. Az egység legfeljebb 4 pólusú fő érintkező egységhez alkalmazható.

Műszaki jellemzők

• Típus: segédérintkező (kiegészítő egység)
• Váltóérintkezők száma: 1
• Névleges kapcsolóáram: 6 A
• Névleges feszültség: 230 V
• Működtetés feszültségtípusa: AC

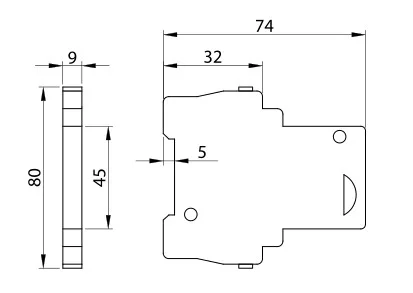

• Modulszélesség: 0,5 modul
• Gyárilag hozzáépített: nem
• Alkalmazható legfeljebb 4 pólusú fő érintkező egységhez
• Készülék szerelés: kismegszakítóhoz

Felhasználási területek

Elsősorban ott hasznos, ahol egy áramkör lekapcsolását azonnal észlelni kell: ipari elosztókban, szerverszobák és hűtőberendezések tápellátásában, épületfelügyeleti rendszerekhez kötött lakó- és irodaépületi elosztókban.

Gyakori kérdések

Mire való a segédérintkező?

A segédérintkező a kismegszakító kapcsolóállását jelzi egy potenciálmentes váltóérintkezőn keresztül, így a bekapcsolt vagy lekapcsolt állapot távolról, jelzőlámpával vagy vezérlőrendszerrel követhető.

Melyik készülékekhez szerelhető fel?

A TDZ sorozatú kismegszakítókhoz készült kiegészítő egység, amely a készülék mellé csatlakoztatva működik.

Hány modul helyet foglal?

A TDZ-F2 0,5 modul szélességű, tehát a kismegszakító mellett fél modul helyre van szükség az elosztóban.

Gyárilag beépített egységről van szó?

Nem, a TDZ-F2 külön rendelhető kiegészítő egység, amelyet a kismegszakítóra utólag kell felszerelni.

Mekkora terhelés kapcsolható vele?

A váltóérintkező névleges kapcsolóárama 6 A, névleges feszültsége 230 V AC, ezért jelző- és vezérlőkörök kapcsolására való, nem teljesítménykörökhöz.

Hány érintkezőt tartalmaz?

A készülék egy váltóérintkezőt tartalmaz, amely a kismegszakító állapotát követi.
