Tracon TDZ-2D-32, Kismegszakító, 2 pólus, D karakterisztika 32A, 6kA

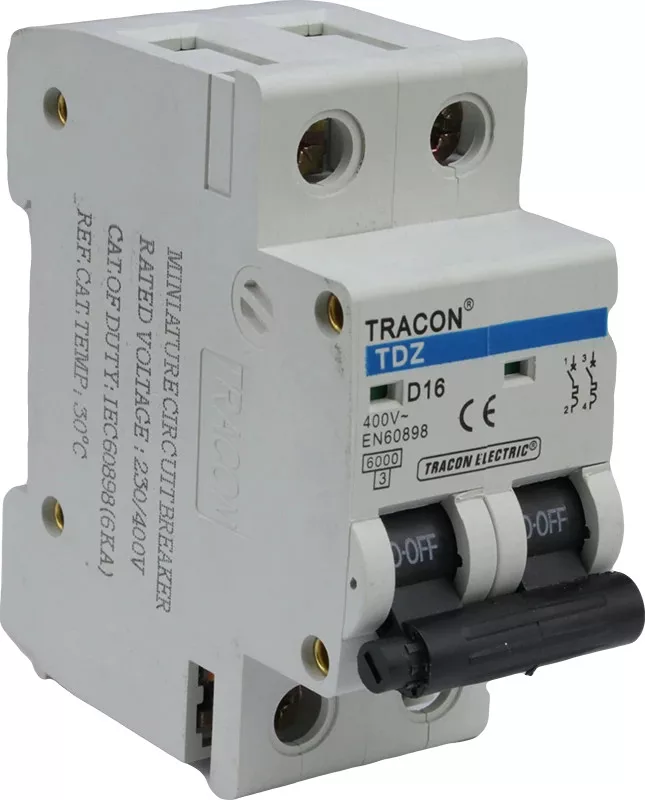

Tracon TDZ-2D-32 kismegszakító – 2 pólusú, D karakterisztika, 32 A

A Tracon TDZ-2D-32 moduláris kismegszakító az elektromos hálózat két leggyakoribb hibája, a túlterhelés és a zárlat ellen véd. A termikus kioldó a tartós túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlat esetén ezredmásodpercek alatt szakítja meg az áramkört, mielőtt a vezeték szigetelése vagy a csatlakoztatott berendezés károsodna.

A D karakterisztika csak a névleges áram tíz- és hússzorosa között old ki mágnesesen, így kifejezetten nagy bekapcsolási áramlökésű fogyasztókhoz készült, amelyeknél a B vagy C jelleggörbe indokolatlan lekapcsolást okozna.

Mindkét pólus védett kivitel, ezért egyfázisú körökben a fázis és a nulla vezető egyidejű, biztonságos leválasztására is alkalmas – például szerelési vagy karbantartási munkák idejére. A készülék névleges árama 32 A, zárlati megszakítóképessége az EN 60898 szabvány szerint 6 kA, üzemi feszültsége 230 V. A kapcsolóállás a karon egyértelműen leolvasható, a készülék 35 mm-es DIN-sínre pattintható.

Műszaki jellemzők

• Kioldási karakterisztika: D (10–20×In)
• Pólusszám: 2 pólusú
• Névleges áram: 32 A
• Névleges feszültség: 230 V
• Zárlati megszakítóképesség (Icn, EN 60898): 6 kA
• Névleges szigetelőfeszültség Ui: 500 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz
• Modulszélesség: 2 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A D karakterisztika miatt elsősorban transzformátorok, motorok, hegesztőgépek, kapcsolóüzemű tápegységek és nagy indítóáramú gépek védelme a feladata. A 32 A-es kivitel jellemzően nagy teljesítményű fogyasztók és alelosztók leágazásainak védelmére használatos, 2 pólusú kivitelben egyfázisú hálózaton.

Gyakori kérdések

Mit jelent a D karakterisztika?

A D karakterisztikájú kismegszakító a névleges áram 10–20-szorosánál old ki mágnesesen. Nagy bekapcsolási áramlökésű fogyasztókhoz – transzformátorokhoz, motorokhoz, hegesztőkhöz – való.

Hány modul helyet foglal a TDZ-2D-32 az elosztóban?

A készülék 2 modul szélességű, és 35 mm-es DIN-sínre pattintható, így moduláris lakáselosztókba és ipari szekrényekbe egyaránt beépíthető.

Mekkora zárlati áramot képes megszakítani?

A zárlati megszakítóképessége az EN 60898 szerint 6 kA, ami a hazai lakossági és kisipari elosztóhálózatok túlnyomó részéhez elegendő.

Milyen keresztmetszetű vezeték köthető be?

A csatlakozókapcsok tömör vezetőre 1–25 mm² keresztmetszet-tartományban méretezettek. A vezetéket mindig a kapocs teljes mélységéig kell bevezetni és a megfelelő nyomatékkal rögzíteni.

Milyen körökhöz ajánlott a 32 A névleges áram?

A 32 A-es érték jellemzően nagy teljesítményű fogyasztók és alelosztók leágazásainak védelmére alkalmas. A pontos méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.

Szerelhető rá segédérintkező vagy más kiegészítő egység?

Igen, a TDZ sorozathoz kiegészítő egység – például TDZ-F2 segédérintkező – utólag is felszerelhető.
