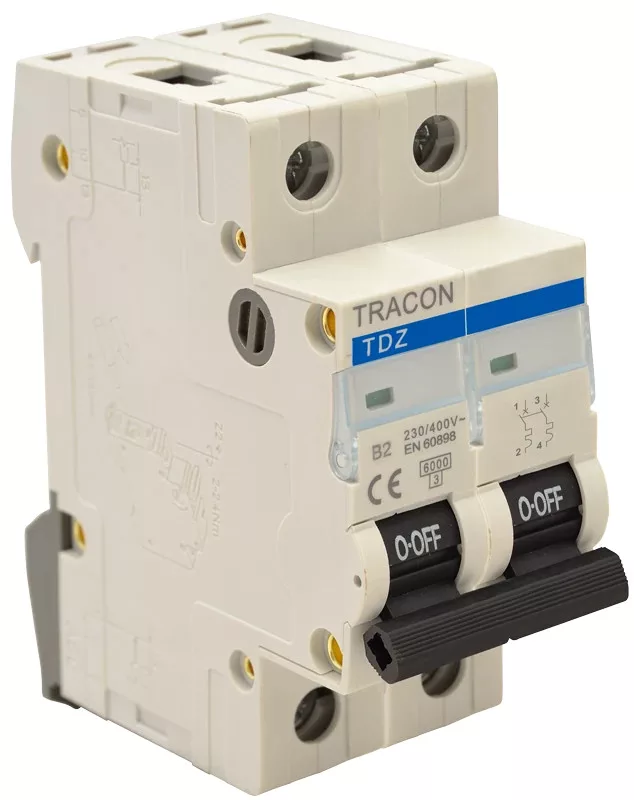

Tracon TDZ-2C-4 kismegszakító – 2 pólusú, C karakterisztika, 4 A
A Tracon TDZ-2C-4 moduláris kismegszakító az elektromos hálózat két leggyakoribb hibája, a túlterhelés és a zárlat ellen véd. A termikus kioldó a tartós túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlat esetén ezredmásodpercek alatt szakítja meg az áramkört, mielőtt a vezeték szigetelése vagy a csatlakoztatott berendezés károsodna.
A C karakterisztika a névleges áram öt- és tízszerese között old ki mágnesesen. Ez a legáltalánosabban használt jelleggörbe: elviseli a vegyes, részben induktív terhelések bekapcsolási áramlökését anélkül, hogy fölöslegesen lekapcsolna.
Mindkét pólus védett kivitel, ezért egyfázisú körökben a fázis és a nulla vezető egyidejű, biztonságos leválasztására is alkalmas – például szerelési vagy karbantartási munkák idejére. A készülék névleges árama 4 A, zárlati megszakítóképessége az EN 60898 szabvány szerint 6 kA, üzemi feszültsége 230 V. A kapcsolóállás a karon egyértelműen leolvasható, a készülék 35 mm-es DIN-sínre pattintható.
Műszaki jellemzők
- Kioldási karakterisztika: C (5–10×In)
- Pólusszám: 2 pólusú
- Névleges áram: 4 A
- Névleges feszültség: 230 V
- Zárlati megszakítóképesség (Icn, EN 60898): 6 kA
- Névleges szigetelőfeszültség Ui: 500 V
- Névleges löketfeszültség-állóság Uimp: 4 kV
- Frekvencia: 50–60 Hz
- Modulszélesség: 2 modul
- Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
- Üzemi környezeti hőmérséklet: -25–+55 °C
- Szerelés: 35 mm-es DIN-sínre pattintható
Felhasználási területek
A C karakterisztika miatt elsősorban általános lakossági és ipari elosztók, vegyes terhelésű körök, kisebb motorok, LED-es és elektronikus előtétes világítás a feladata. A 4 A-es kivitel jellemzően kis teljesítményű fogyasztók, vezérlő-, jelző- és mérőkörök védelmére használatos, 2 pólusú kivitelben egyfázisú hálózaton.
Gyakori kérdések
Mit jelent a C karakterisztika?
A C karakterisztikájú kismegszakító a névleges áram 5–10-szeresénél old ki mágnesesen. Ez az általános célú jelleggörbe, amely elviseli a vegyes és kisebb induktív terhelések bekapcsolási áramlökését.
Hány modul helyet foglal a TDZ-2C-4 az elosztóban?
A készülék 2 modul szélességű, és 35 mm-es DIN-sínre pattintható, így moduláris lakáselosztókba és ipari szekrényekbe egyaránt beépíthető.
Mekkora zárlati áramot képes megszakítani?
A zárlati megszakítóképessége az EN 60898 szerint 6 kA, ami a hazai lakossági és kisipari elosztóhálózatok túlnyomó részéhez elegendő.
Milyen keresztmetszetű vezeték köthető be?
A csatlakozókapcsok tömör vezetőre 1–25 mm² keresztmetszet-tartományban méretezettek. A vezetéket mindig a kapocs teljes mélységéig kell bevezetni és a megfelelő nyomatékkal rögzíteni.
Milyen körökhöz ajánlott a 4 A névleges áram?
A 4 A-es érték jellemzően kis teljesítményű fogyasztók, vezérlő-, jelző- és mérőkörök védelmére alkalmas. A pontos méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.
Szerelhető rá segédérintkező vagy más kiegészítő egység?
Igen, a TDZ sorozathoz kiegészítő egység – például TDZ-F2 segédérintkező – utólag is felszerelhető.
