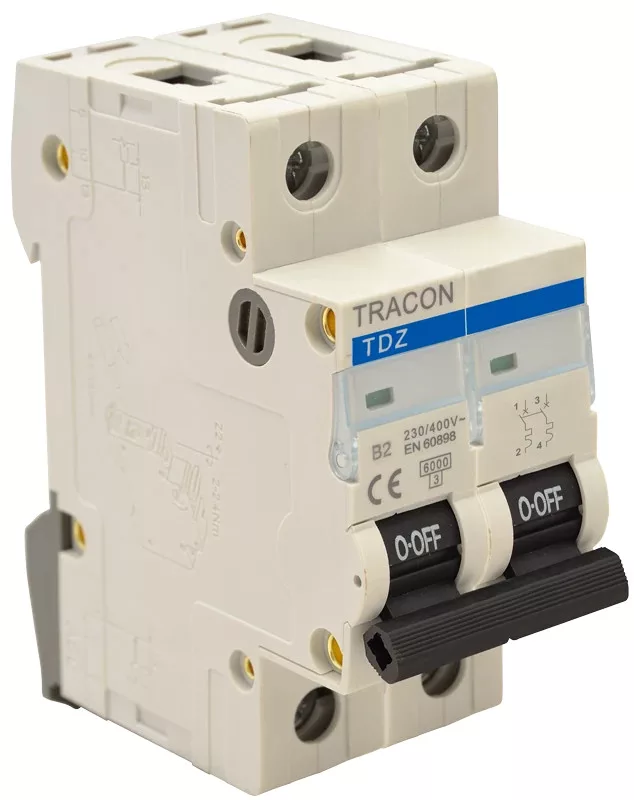

Tracon TDZ-2B-6 kismegszakító – 2 pólusú, B karakterisztika, 6 A
A Tracon TDZ-2B-6 moduláris kismegszakító az elektromos hálózat két leggyakoribb hibája, a túlterhelés és a zárlat ellen véd. A termikus kioldó a tartós túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlat esetén ezredmásodpercek alatt szakítja meg az áramkört, mielőtt a vezeték szigetelése vagy a csatlakoztatott berendezés károsodna.
A B karakterisztika a névleges áram három- és ötszöröse között old ki mágnesesen, vagyis viszonylag alacsony zárlati áramnál is gyorsan bont. Ez teszi ideálissá ohmos jellegű terhelésekhez és hosszú kábelszakaszokhoz, ahol a zárlati áram értéke a vezeték hossza miatt lecsökken.
Mindkét pólus védett kivitel, ezért egyfázisú körökben a fázis és a nulla vezető egyidejű, biztonságos leválasztására is alkalmas – például szerelési vagy karbantartási munkák idejére. A készülék névleges árama 6 A, zárlati megszakítóképessége az EN 60898 szabvány szerint 6 kA, üzemi feszültsége 230 V. A kapcsolóállás a karon egyértelműen leolvasható, a készülék 35 mm-es DIN-sínre pattintható.
Műszaki jellemzők
- Kioldási karakterisztika: B (3–5×In)
- Pólusszám: 2 pólusú
- Névleges áram: 6 A
- Névleges feszültség: 230 V
- Zárlati megszakítóképesség (Icn, EN 60898): 6 kA
- Névleges szigetelőfeszültség Ui: 500 V
- Névleges löketfeszültség-állóság Uimp: 4 kV
- Frekvencia: 50–60 Hz
- Modulszélesség: 2 modul
- Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
- Üzemi környezeti hőmérséklet: -25–+55 °C
- Szerelés: 35 mm-es DIN-sínre pattintható
Felhasználási területek
A B karakterisztika miatt elsősorban világítási körök, dugaljkörök, fűtőtestek, bojlerek és egyéb ohmos fogyasztók, valamint hosszú vezetékszakaszok védelme a feladata. A 6 A-es kivitel jellemzően világítási körök és kis terhelésű leágazások védelmére használatos, 2 pólusú kivitelben egyfázisú hálózaton.
Gyakori kérdések
Mit jelent a B karakterisztika?
A B karakterisztikájú kismegszakító a névleges áram 3–5-szörösénél old ki mágnesesen. Kis bekapcsolási áramlökésű, ohmos terhelésekhez való, és hosszú kábelek végén is megbízhatóan érzékeli a zárlatot.
Hány modul helyet foglal a TDZ-2B-6 az elosztóban?
A készülék 2 modul szélességű, és 35 mm-es DIN-sínre pattintható, így moduláris lakáselosztókba és ipari szekrényekbe egyaránt beépíthető.
Mekkora zárlati áramot képes megszakítani?
A zárlati megszakítóképessége az EN 60898 szerint 6 kA, ami a hazai lakossági és kisipari elosztóhálózatok túlnyomó részéhez elegendő.
Milyen keresztmetszetű vezeték köthető be?
A csatlakozókapcsok tömör vezetőre 1–25 mm² keresztmetszet-tartományban méretezettek. A vezetéket mindig a kapocs teljes mélységéig kell bevezetni és a megfelelő nyomatékkal rögzíteni.
Milyen körökhöz ajánlott a 6 A névleges áram?
A 6 A-es érték jellemzően világítási körök és kis terhelésű leágazások védelmére alkalmas. A pontos méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.
Szerelhető rá segédérintkező vagy más kiegészítő egység?
Igen, a TDZ sorozathoz kiegészítő egység – például TDZ-F2 segédérintkező – utólag is felszerelhető.
