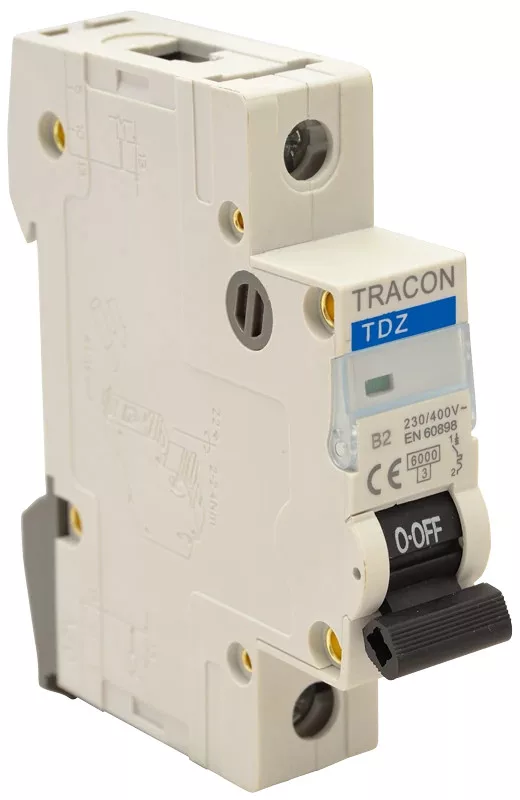

Tracon TDZ-1B-2, Kismegszakító, 1 pólus, B karakterisztika 2A, 6kA

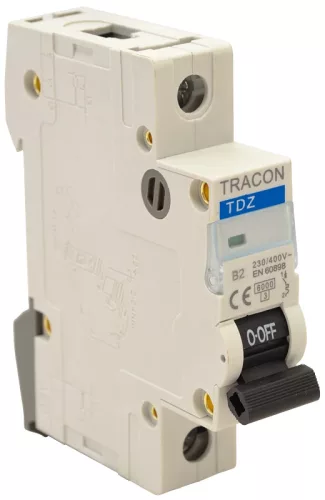

Tracon TDZ-1B-2 kismegszakító – 1 pólusú, B karakterisztika, 2 A

A Tracon TDZ-1B-2 moduláris kismegszakító az elektromos hálózat két leggyakoribb hibája, a túlterhelés és a zárlat ellen véd. A termikus kioldó a tartós túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlat esetén ezredmásodpercek alatt szakítja meg az áramkört, mielőtt a vezeték szigetelése vagy a csatlakoztatott berendezés károsodna.

A B karakterisztika a névleges áram három- és ötszöröse között old ki mágnesesen, vagyis viszonylag alacsony zárlati áramnál is gyorsan bont. Ez teszi ideálissá ohmos jellegű terhelésekhez és hosszú kábelszakaszokhoz, ahol a zárlati áram értéke a vezeték hossza miatt lecsökken.

A készülék a fázisvezető védelmét látja el egyfázisú, 230 V-os körökben. Egy modul szélességű, így sűrűn szerelt elosztóban is helytakarékos. A készülék névleges árama 2 A, zárlati megszakítóképessége az EN 60898 szabvány szerint 6 kA, üzemi feszültsége 230 V. A kapcsolóállás a karon egyértelműen leolvasható, a készülék 35 mm-es DIN-sínre pattintható.

Műszaki jellemzők

• Kioldási karakterisztika: B (3–5×In)
• Pólusszám: 1 pólusú
• Névleges áram: 2 A
• Névleges feszültség: 230 V
• Zárlati megszakítóképesség (Icn, EN 60898): 6 kA
• Névleges szigetelőfeszültség Ui: 500 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz
• Modulszélesség: 1 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A B karakterisztika miatt elsősorban világítási körök, dugaljkörök, fűtőtestek, bojlerek és egyéb ohmos fogyasztók, valamint hosszú vezetékszakaszok védelme a feladata. A 2 A-es kivitel jellemzően kis teljesítményű fogyasztók, vezérlő-, jelző- és mérőkörök védelmére használatos, 1 pólusú kivitelben egyfázisú hálózaton.

Gyakori kérdések

Mit jelent a B karakterisztika?

A B karakterisztikájú kismegszakító a névleges áram 3–5-szörösénél old ki mágnesesen. Kis bekapcsolási áramlökésű, ohmos terhelésekhez való, és hosszú kábelek végén is megbízhatóan érzékeli a zárlatot.

Hány modul helyet foglal a TDZ-1B-2 az elosztóban?

A készülék 1 modul szélességű, és 35 mm-es DIN-sínre pattintható, így moduláris lakáselosztókba és ipari szekrényekbe egyaránt beépíthető.

Mekkora zárlati áramot képes megszakítani?

A zárlati megszakítóképessége az EN 60898 szerint 6 kA, ami a hazai lakossági és kisipari elosztóhálózatok túlnyomó részéhez elegendő.

Milyen keresztmetszetű vezeték köthető be?

A csatlakozókapcsok tömör vezetőre 1–25 mm² keresztmetszet-tartományban méretezettek. A vezetéket mindig a kapocs teljes mélységéig kell bevezetni és a megfelelő nyomatékkal rögzíteni.

Milyen körökhöz ajánlott a 2 A névleges áram?

A 2 A-es érték jellemzően kis teljesítményű fogyasztók, vezérlő-, jelző- és mérőkörök védelmére alkalmas. A pontos méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.

Szerelhető rá segédérintkező vagy más kiegészítő egység?

Igen, a TDZ sorozathoz kiegészítő egység – például TDZ-F2 segédérintkező – utólag is felszerelhető.
