Tracon TDS-3B-50, Kismegszakító, színes karral, 3 pólus, B karakterisztika 50A, 6kA

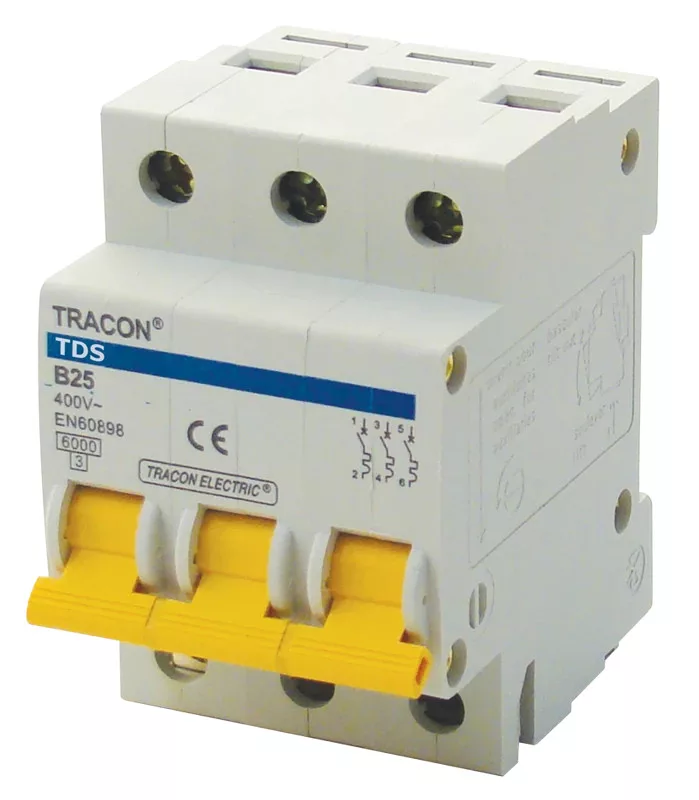

Tracon TDS-3B-50 kismegszakító színes karral – 3 pólusú, B karakterisztika, 50 A

A Tracon TDS-3B-50 moduláris kismegszakító a túlterhelés és a zárlat ellen védi az áramkört és a vezetéket. A termikus kioldó a tartósan fennálló túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlat esetén ezredmásodpercek alatt szakítja meg az áramkört.

A TDS sorozatot a színes kapcsolókar különbözteti meg: a zsúfolt elosztóban így ránézésre elkülöníthetők az eltérő rendeltetésű körök – például a világítási, a dugalj- és a gépi körök –, ami a hibakeresést és a karbantartást érezhetően gyorsítja. A készülék felépítése és védelmi jellemzői egyébként megegyeznek a hagyományos moduláris kismegszakítókéval.

A B jelleggörbe a névleges áram három- és ötszöröse között old ki mágnesesen, vagyis már alacsonyabb zárlati áramnál is bont – ez hosszú kábelszakaszok végén és ohmos terheléseknél előnyös.

Három védett pólusával 400 V-os háromfázisú körökhöz készült; a pólusok mechanikusan összekapcsolva, egyszerre kapcsolnak. A névleges áram 50 A, az üzemi feszültség 400 V, a zárlati megszakítóképesség az EN 60898 szabvány szerint 6 kA. A készülék 35 mm-es DIN-sínre pattintható.

Műszaki jellemzők

• Kioldási karakterisztika: B (3–5×In)
• Pólusszám: 3 pólusú
• Névleges áram: 50 A
• Névleges feszültség: 400 V
• Zárlati megszakítóképesség (Icn, EN 60898): 6 kA
• Névleges szigetelőfeszültség Ui: 500 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz
• Modulszélesség: 3 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Kivitel: színes kapcsolókar
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A B karakterisztika miatt elsősorban világítási körök, dugaljkörök, fűtőtestek és bojlerek, valamint hosszú vezetékszakaszok védelme a feladata. A 50 A-es kivitel jellemzően alelosztók betáplálásának és nagy terhelésű főköröknek a védelmére használatos, 3 pólusú kivitelben háromfázisú hálózaton. A színes kar különösen ott hasznos, ahol egy elosztóban sok, eltérő rendeltetésű kör fut össze.

Gyakori kérdések

Mit jelent a színes kar a TDS sorozatnál?

A TDS kismegszakítók kapcsolókarja színes kivitelű, szemben a hagyományos fehér vagy szürke karral. Így egyetlen pillantással elkülöníthetők az elosztóban a különböző rendeltetésű áramkörök, ami a hibakeresést és a karbantartást gyorsítja.

Mit jelent a B karakterisztika?

A B karakterisztika a névleges áram 3–5-szörösénél old ki mágnesesen. Kis bekapcsolási áramlökésű, ohmos terhelésekhez való, és hosszú kábelek végén is megbízhatóan érzékeli a zárlatot.

Hány modul helyet foglal a TDS-3B-50?

A készülék 3 modul szélességű, és 35 mm-es DIN-sínre pattintható, így lakáselosztókba és ipari szekrényekbe egyaránt beépíthető.

Mekkora zárlati áramot képes megszakítani?

A zárlati megszakítóképessége az EN 60898 szerint 6 kA, ami a hazai lakossági és kisipari elosztóhálózatok túlnyomó részéhez elegendő.

Milyen körökhöz ajánlott a 50 A névleges áram?

A 50 A-es érték jellemzően alelosztók betáplálásának és nagy terhelésű főköröknek a védelmére alkalmas. A méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.

Szerelhető rá segédérintkező vagy más kiegészítő egység?

Ehhez a kivitelhez kiegészítő egység nem szerelhető fel. Ha segédérintkezőre vagy munkaáramú kioldóra van szüksége, a TDZ sorozat készülékei közül válasszon.
