Tracon TDS-2B-20, Kismegszakító, színes karral, 2 pólus, B karakterisztika 20A, 6kA

Tracon TDS-2B-20 kismegszakító színes karral – 2 pólusú, B karakterisztika, 20 A

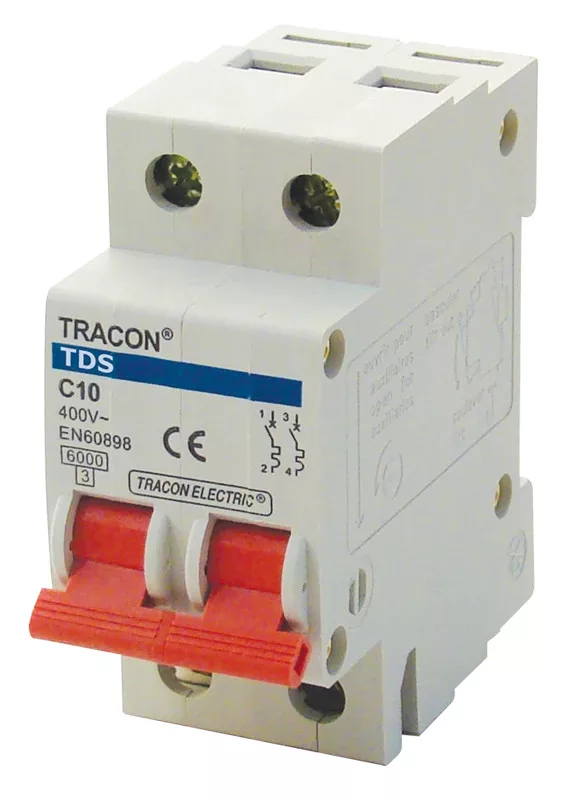

A Tracon TDS-2B-20 moduláris kismegszakító a túlterhelés és a zárlat ellen védi az áramkört és a vezetéket. A termikus kioldó a tartósan fennálló túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlat esetén ezredmásodpercek alatt szakítja meg az áramkört.

A TDS sorozatot a színes kapcsolókar különbözteti meg: a zsúfolt elosztóban így ránézésre elkülöníthetők az eltérő rendeltetésű körök – például a világítási, a dugalj- és a gépi körök –, ami a hibakeresést és a karbantartást érezhetően gyorsítja. A készülék felépítése és védelmi jellemzői egyébként megegyeznek a hagyományos moduláris kismegszakítókéval.

A B jelleggörbe a névleges áram három- és ötszöröse között old ki mágnesesen, vagyis már alacsonyabb zárlati áramnál is bont – ez hosszú kábelszakaszok végén és ohmos terheléseknél előnyös.

Mindkét pólusa védett, ezért egyfázisú körben a fázis és a nulla vezető egyidejű leválasztására is alkalmas. A névleges áram 20 A, az üzemi feszültség 230 V, a zárlati megszakítóképesség az EN 60898 szabvány szerint 6 kA. A készülék 35 mm-es DIN-sínre pattintható.

Műszaki jellemzők

• Kioldási karakterisztika: B (3–5×In)
• Pólusszám: 2 pólusú
• Névleges áram: 20 A
• Névleges feszültség: 230 V
• Zárlati megszakítóképesség (Icn, EN 60898): 6 kA
• Névleges szigetelőfeszültség Ui: 500 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz
• Modulszélesség: 2 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Kivitel: színes kapcsolókar
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A B karakterisztika miatt elsősorban világítási körök, dugaljkörök, fűtőtestek és bojlerek, valamint hosszú vezetékszakaszok védelme a feladata. A 20 A-es kivitel jellemzően nagyobb terhelésű körök – főzőlap, bojler, klíma – védelmére használatos, 2 pólusú kivitelben egyfázisú hálózaton. A színes kar különösen ott hasznos, ahol egy elosztóban sok, eltérő rendeltetésű kör fut össze.

Gyakori kérdések

Mit jelent a színes kar a TDS sorozatnál?

A TDS kismegszakítók kapcsolókarja színes kivitelű, szemben a hagyományos fehér vagy szürke karral. Így egyetlen pillantással elkülöníthetők az elosztóban a különböző rendeltetésű áramkörök, ami a hibakeresést és a karbantartást gyorsítja.

Mit jelent a B karakterisztika?

A B karakterisztika a névleges áram 3–5-szörösénél old ki mágnesesen. Kis bekapcsolási áramlökésű, ohmos terhelésekhez való, és hosszú kábelek végén is megbízhatóan érzékeli a zárlatot.

Hány modul helyet foglal a TDS-2B-20?

A készülék 2 modul szélességű, és 35 mm-es DIN-sínre pattintható, így lakáselosztókba és ipari szekrényekbe egyaránt beépíthető.

Mekkora zárlati áramot képes megszakítani?

A zárlati megszakítóképessége az EN 60898 szerint 6 kA, ami a hazai lakossági és kisipari elosztóhálózatok túlnyomó részéhez elegendő.

Milyen körökhöz ajánlott a 20 A névleges áram?

A 20 A-es érték jellemzően nagyobb terhelésű körök – főzőlap, bojler, klíma – védelmére alkalmas. A méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.

Szerelhető rá segédérintkező vagy más kiegészítő egység?

Ehhez a kivitelhez kiegészítő egység nem szerelhető fel. Ha segédérintkezőre vagy munkaáramú kioldóra van szüksége, a TDZ sorozat készülékei közül válasszon.
