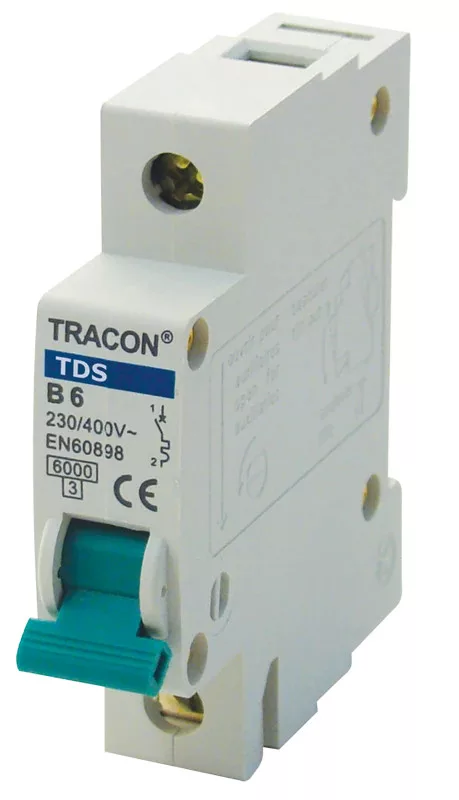

Tracon TDS-1C-1, Kismegszakító, színes karral, 1 pólus, C karakterisztika 1A, 6kA

Tracon TDS-1C-1 kismegszakító színes karral – 1 pólusú, C karakterisztika, 1 A

A Tracon TDS-1C-1 moduláris kismegszakító a túlterhelés és a zárlat ellen védi az áramkört és a vezetéket. A termikus kioldó a tartósan fennálló túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlat esetén ezredmásodpercek alatt szakítja meg az áramkört.

A TDS sorozatot a színes kapcsolókar különbözteti meg: a zsúfolt elosztóban így ránézésre elkülöníthetők az eltérő rendeltetésű körök – például a világítási, a dugalj- és a gépi körök –, ami a hibakeresést és a karbantartást érezhetően gyorsítja. A készülék felépítése és védelmi jellemzői egyébként megegyeznek a hagyományos moduláris kismegszakítókéval.

A C jelleggörbe a névleges áram öt- és tízszerese között old ki mágnesesen. Ez a legelterjedtebb karakterisztika, mert elviseli a vegyes és részben induktív terhelések bekapcsolási áramlökését.

Egy pólusa a fázisvezető védelmét látja el 230 V-os egyfázisú körökben, és mindössze egy modul helyet foglal az elosztóban. A névleges áram 1 A, az üzemi feszültség 230 V, a zárlati megszakítóképesség az EN 60898 szabvány szerint 6 kA. A készülék 35 mm-es DIN-sínre pattintható.

Műszaki jellemzők

• Kioldási karakterisztika: C (5–10×In)
• Pólusszám: 1 pólusú
• Névleges áram: 1 A
• Névleges feszültség: 230 V
• Zárlati megszakítóképesség (Icn, EN 60898): 6 kA
• Névleges szigetelőfeszültség Ui: 500 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz
• Modulszélesség: 1 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Kivitel: színes kapcsolókar
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A C karakterisztika miatt elsősorban általános lakossági és ipari elosztók, vegyes terhelésű körök, kisebb motorok és elektronikus előtétes világítás a feladata. A 1 A-es kivitel jellemzően kis teljesítményű fogyasztók, vezérlő-, jelző- és mérőkörök védelmére használatos, 1 pólusú kivitelben egyfázisú hálózaton. A színes kar különösen ott hasznos, ahol egy elosztóban sok, eltérő rendeltetésű kör fut össze.

Gyakori kérdések

Mit jelent a színes kar a TDS sorozatnál?

A TDS kismegszakítók kapcsolókarja színes kivitelű, szemben a hagyományos fehér vagy szürke karral. Így egyetlen pillantással elkülöníthetők az elosztóban a különböző rendeltetésű áramkörök, ami a hibakeresést és a karbantartást gyorsítja.

Mit jelent a C karakterisztika?

A C karakterisztika a névleges áram 5–10-szeresénél old ki mágnesesen. Ez az általános célú jelleggörbe, amely elviseli a vegyes és kisebb induktív terhelések bekapcsolási áramlökését.

Hány modul helyet foglal a TDS-1C-1?

A készülék 1 modul szélességű, és 35 mm-es DIN-sínre pattintható, így lakáselosztókba és ipari szekrényekbe egyaránt beépíthető.

Mekkora zárlati áramot képes megszakítani?

A zárlati megszakítóképessége az EN 60898 szerint 6 kA, ami a hazai lakossági és kisipari elosztóhálózatok túlnyomó részéhez elegendő.

Milyen körökhöz ajánlott a 1 A névleges áram?

A 1 A-es érték jellemzően kis teljesítményű fogyasztók, vezérlő-, jelző- és mérőkörök védelmére alkalmas. A méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.

Szerelhető rá segédérintkező vagy más kiegészítő egység?

Ehhez a kivitelhez kiegészítő egység nem szerelhető fel. Ha segédérintkezőre vagy munkaáramú kioldóra van szüksége, a TDZ sorozat készülékei közül válasszon.
