Tracon TDM-3D-32, Kismegszakító, 3 pólus, D karakterisztika 32A, 10kA

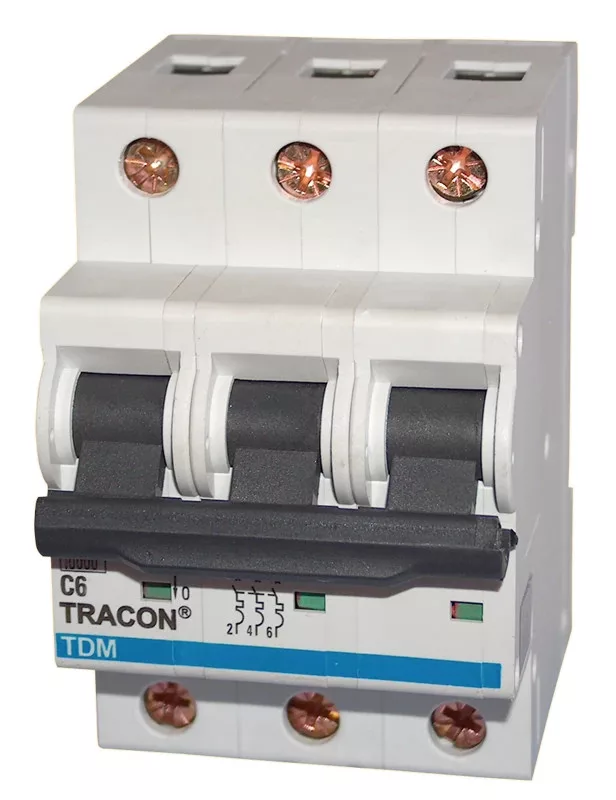

Tracon TDM-3D-32 kismegszakító 10 kA – 3 pólusú, D karakterisztika, 32 A

A Tracon TDM-3D-32 moduláris kismegszakító túlterhelés és zárlat ellen védi az áramkört. A termikus kioldó a tartós túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlatkor ezredmásodpercek alatt szakítja meg az áramkört.

A TDM sorozat megkülönböztető jellemzője a megnövelt, 10 kA-es zárlati megszakítóképesség, 230 V és 400 V mellett egyaránt. A gyakori 6 kA-es készülékekhez képest nagyobb tartalékot ad, ezért olyan beépítési helyekre való, ahol a várható zárlati áram magasabb: transzformátorhoz közeli fő- és alelosztókba, ipari szekrényekbe, nagyobb keresztmetszetű betáplálás mögé.

A D jelleggörbe csak a névleges áram tíz- és hússzorosa között old ki mágnesesen, ezért nagy indítási áramlökésű gépekhez való, ahol a B vagy C görbe indokolatlan lekapcsolást okozna.

Három védett pólusa 400 V-os háromfázisú körökhöz készült; a pólusok mechanikusan összekapcsolva, egyszerre bontanak. A névleges áram 32 A, az üzemi feszültség 400 V, a készülék 35 mm-es DIN-sínre pattintható, és a kapcsolóállás a karon egyértelműen leolvasható.

Műszaki jellemzők

• Kioldási karakterisztika: D (10–20×In)
• Pólusszám: 3 pólusú
• Névleges áram: 32 A
• Névleges feszültség: 400 V
• Zárlati megszakítóképesség (Icn, EN 60898): 10 kA (230 V és 400 V mellett egyaránt)
• Névleges szigetelőfeszültség Ui: 500 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz
• Modulszélesség: 3 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A D karakterisztika miatt elsősorban motorok, transzformátorok, hegesztőgépek és kapcsolóüzemű tápegységek védelme a feladata. A 32 A-es kivitel jellemzően nagy teljesítményű fogyasztók és alelosztók leágazásainak védelmére használatos, 3 pólusú kivitelben háromfázisú hálózaton. A 10 kA-es megszakítóképesség miatt ipari és nagyobb kereskedelmi elosztókban is beépíthető.

Gyakori kérdések

Mit jelent a 10 kA zárlati megszakítóképesség?

Ez az az áramerősség, amelyet a készülék biztonságosan meg tud szakítani zárlat esetén. A 10 kA-es érték a szokásos 6 kA-es kismegszakítókénál nagyobb tartalékot ad, ezért olyan helyekre való, ahol a várható zárlati áram magasabb – például transzformátorhoz közeli fő- és alelosztókban vagy ipari környezetben.

Mikor kell 6 kA helyett 10 kA-es készüléket választani?

Akkor, ha a beépítés helyén számított prospektív zárlati áram meghaladja a 6 kA-t. Ezt a hálózat táppont-közelsége és a betáplálás keresztmetszete határozza meg, ezért mindig a méretezési számítás dönti el, nem a fogyasztó teljesítménye.

Mit jelent a D karakterisztika?

A D karakterisztika a névleges áram 10–20-szorosánál old ki mágnesesen. Nagy bekapcsolási áramlökésű gépekhez – motorokhoz, transzformátorokhoz, hegesztőkhöz – való.

Hány modul helyet foglal a TDM-3D-32?

A készülék 3 modul szélességű, és 35 mm-es DIN-sínre pattintható, így szabványos moduláris elosztóba építhető.

Milyen körökhöz ajánlott a 32 A névleges áram?

A 32 A-es érték jellemzően nagy teljesítményű fogyasztók és alelosztók leágazásainak védelmére alkalmas. A méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni.

Szerelhető rá segédérintkező vagy más kiegészítő egység?

Ehhez a sorozathoz kiegészítő egység nem szerelhető fel. Ha segédérintkezőre van szüksége, a TDZ sorozat készülékei közül válasszon.
