Tracon TDM-2B-10, Kismegszakító, 2 pólus, B karakterisztika 10A, 10kA

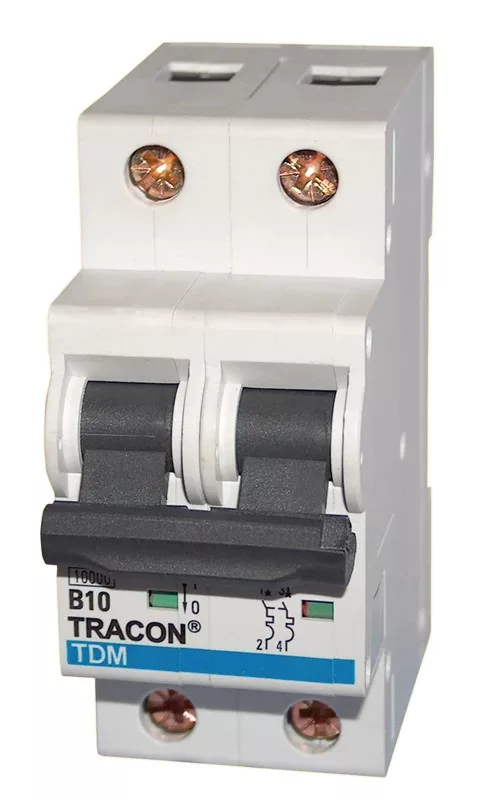

Tracon TDM-2B-10 kismegszakító 10 kA – 2 pólusú, B karakterisztika, 10 A

A Tracon TDM-2B-10 moduláris kismegszakító túlterhelés és zárlat ellen védi az áramkört. A termikus kioldó a tartós túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlatkor ezredmásodpercek alatt szakítja meg az áramkört.

A TDM sorozat megkülönböztető jellemzője a megnövelt, 10 kA-es zárlati megszakítóképesség, 230 V és 400 V mellett egyaránt. A gyakori 6 kA-es készülékekhez képest nagyobb tartalékot ad, ezért olyan beépítési helyekre való, ahol a várható zárlati áram magasabb: transzformátorhoz közeli fő- és alelosztókba, ipari szekrényekbe, nagyobb keresztmetszetű betáplálás mögé.

A B jelleggörbe a névleges áram három- és ötszöröse között old ki mágnesesen. Ohmos terheléseknél és hosszabb kábelszakaszok végén előnyös, ahol a zárlati áram a vezeték impedanciája miatt lecsökken.

Mindkét pólusa védett, így egyfázisú körben a fázis és a nulla vezető egyidejű leválasztására is alkalmas. A névleges áram 10 A, az üzemi feszültség 230 V, a készülék 35 mm-es DIN-sínre pattintható, és a kapcsolóállás a karon egyértelműen leolvasható.

Műszaki jellemzők

• Kioldási karakterisztika: B (3–5×In)
• Pólusszám: 2 pólusú
• Névleges áram: 10 A
• Névleges feszültség: 230 V
• Zárlati megszakítóképesség (Icn, EN 60898): 10 kA (230 V és 400 V mellett egyaránt)
• Névleges szigetelőfeszültség Ui: 500 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz
• Modulszélesség: 2 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A B karakterisztika miatt elsősorban világítási és dugaljkörök, fűtőtestek, bojlerek és hosszú vezetékszakaszok védelme a feladata. A 10 A-es kivitel jellemzően világítási és kisebb dugaljkörök védelmére használatos, 2 pólusú kivitelben egyfázisú hálózaton. A 10 kA-es megszakítóképesség miatt ipari és nagyobb kereskedelmi elosztókban is beépíthető.

Gyakori kérdések

Mit jelent a 10 kA zárlati megszakítóképesség?

Ez az az áramerősség, amelyet a készülék biztonságosan meg tud szakítani zárlat esetén. A 10 kA-es érték a szokásos 6 kA-es kismegszakítókénál nagyobb tartalékot ad, ezért olyan helyekre való, ahol a várható zárlati áram magasabb – például transzformátorhoz közeli fő- és alelosztókban vagy ipari környezetben.

Mikor kell 6 kA helyett 10 kA-es készüléket választani?

Akkor, ha a beépítés helyén számított prospektív zárlati áram meghaladja a 6 kA-t. Ezt a hálózat táppont-közelsége és a betáplálás keresztmetszete határozza meg, ezért mindig a méretezési számítás dönti el, nem a fogyasztó teljesítménye.

Mit jelent a B karakterisztika?

A B karakterisztika a névleges áram 3–5-szörösénél old ki mágnesesen. Kis bekapcsolási áramlökésű, ohmos terhelésekhez való.

Hány modul helyet foglal a TDM-2B-10?

A készülék 2 modul szélességű, és 35 mm-es DIN-sínre pattintható, így szabványos moduláris elosztóba építhető.

Milyen körökhöz ajánlott a 10 A névleges áram?

A 10 A-es érték jellemzően világítási és kisebb dugaljkörök védelmére alkalmas. A méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni.

Szerelhető rá segédérintkező vagy más kiegészítő egység?

Ehhez a sorozathoz kiegészítő egység nem szerelhető fel. Ha segédérintkezőre van szüksége, a TDZ sorozat készülékei közül válasszon.
