Tracon SZ-CL35 szigeteletlen hosszított réz szemes csősaru, 35mm2, M8, (d1=8,5mm, d2=8,5mm), ónozott elektrolitréz

Tracon SZ-CL35 szigeteletlen hosszított réz szemes csősaru – 35 mm², M10

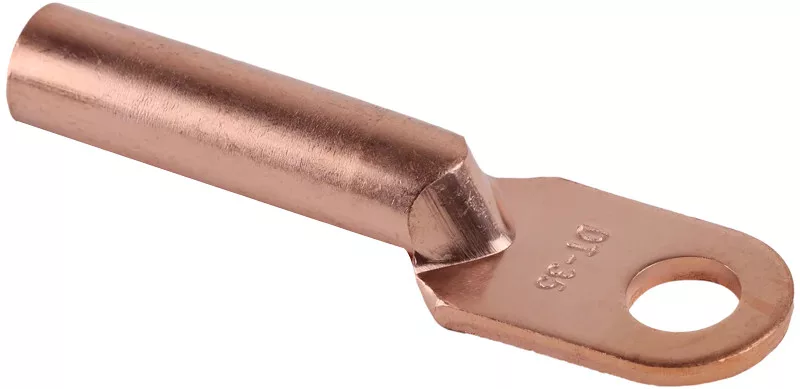

A Tracon SZ-CL35 egy szigeteletlen, hosszított kivitelű szemes (gyűrűs) csősaru, amely csupasz (ónozás nélküli) rézből készül. A vezeték és a csavaros csatlakozási pont közötti megbízható, kis átmeneti ellenállású elektromos kapcsolatot biztosítja. A saru 35 mm² keresztmetszetű vezetékhez és M10 méretű csavarhoz használható, préseléssel (krimpeléssel) rögzíthető.

A hosszított kivitel előnye a hosszabb hüvely, amely nagyobb préselési felületet és stabilabb, tartósabb kötést ad. A szemes (gyűrűs) kialakítás csavarral rögzíthető, rezgésálló csatlakozást biztosít. A saru méretei: belső átmérő (d1) 8,7 mm, furatátmérő (d2) 10,5 mm, csőátmérő (D) 12,2 mm, teljes hossz (L) 78,5 mm, csőrész hossz (l) 34 mm, szemszélesség (B) 20,5 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: SZ-CL35
• Terméktípus: szigeteletlen hosszított réz szemes csősaru
• Anyag: réz (csupasz, ónozás nélkül)
• Kivitel: hosszított
• Vezeték keresztmetszet: 35 mm²
• Csavarméret (furat): M10
• Belső átmérő (d1): 8,7 mm
• Furatátmérő (d2): 10,5 mm
• Csőátmérő (D): 12,2 mm
• Teljes hossz (L): 78,5 mm
• Csőrész hossza (l): 34 mm
• Szemszélesség (B): 20,5 mm
• Szerelés: préselés (krimpelés)

Tipikus felhasználási területek

• Réz vezetők csavaros csatlakoztatása kapcsolószekrényekben és elosztókban
• Föld- és nullavezetők bekötése földelősínre
• Motorok, gépek és berendezések vezetékezése
• Ipari és lakossági villamos szerelés

Gyakori kérdések

Milyen anyagból készül a Tracon SZ-CL35 csősaru?

Csupasz, ónozás nélküli rézből készül, amely jó vezetőképességet biztosít.

Mit jelent a hosszított kivitel?

A hosszabb hüvely nagyobb préselési (krimpelési) felületet ad, ezáltal mechanikailag stabilabb és tartósabb a kötés.

Milyen vezetékhez használható a SZ-CL35?

A saru 35 mm² keresztmetszetű réz vezetőhöz való, M10 méretű csavarhoz.

Hogyan kell felszerelni a szemes csősarut?

A saru préseléssel (krimpeléssel) rögzíthető a vezeték csupaszított végére, megfelelő présszerszám használatával.

Mekkora a saru furatának átmérője?

A szem (gyűrű) furatátmérője 10,5 mm, ami M10 méretű csavarhoz illeszkedik.

Szigetelt ez a csősaru?

Nem, ez egy szigeteletlen kivitelű szemes csősaru. A csatlakozás után szükség esetén külön szigetelés (pl. zsugorcső) alkalmazható.
