Tracon SZ-CL10, Szigeteletlen hosszított réz szemes csősaru 10mm2, M8, (d1=6mm, d2=8,5mm)

Tracon SZ-CL10 szigeteletlen hosszított réz szemes csősaru – 10 mm², M8

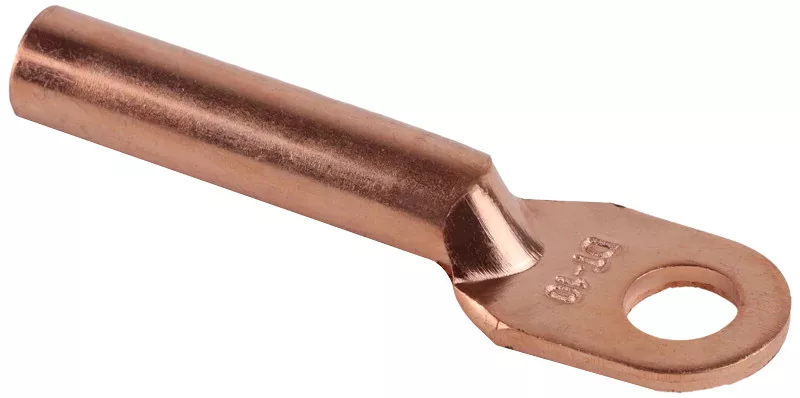

A Tracon SZ-CL10 egy szigeteletlen, hosszított kivitelű szemes (gyűrűs) csősaru, amely csupasz (ónozás nélküli) rézből készül. A vezeték és a csavaros csatlakozási pont közötti megbízható, kis átmeneti ellenállású elektromos kapcsolatot biztosítja. A saru 10 mm² keresztmetszetű vezetékhez és M8 méretű csavarhoz használható, préseléssel (krimpeléssel) rögzíthető.

A hosszított kivitel előnye a hosszabb hüvely, amely nagyobb préselési felületet és stabilabb, tartósabb kötést ad. A szemes (gyűrűs) kialakítás csavarral rögzíthető, rezgésálló csatlakozást biztosít. A saru méretei: belső átmérő (d1) 6 mm, furatátmérő (d2) 8,5 mm, csőátmérő (D) 10 mm, teljes hossz (L) 68,5 mm, csőrész hossz (l) 31 mm, szemszélesség (B) 16 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: SZ-CL10
• Terméktípus: szigeteletlen hosszított réz szemes csősaru
• Anyag: réz (csupasz, ónozás nélkül)
• Kivitel: hosszított
• Vezeték keresztmetszet: 10 mm²
• Csavarméret (furat): M8
• Belső átmérő (d1): 6 mm
• Furatátmérő (d2): 8,5 mm
• Csőátmérő (D): 10 mm
• Teljes hossz (L): 68,5 mm
• Csőrész hossza (l): 31 mm
• Szemszélesség (B): 16 mm
• Szerelés: préselés (krimpelés)

Tipikus felhasználási területek

• Réz vezetők csavaros csatlakoztatása kapcsolószekrényekben és elosztókban
• Föld- és nullavezetők bekötése földelősínre
• Motorok, gépek és berendezések vezetékezése
• Ipari és lakossági villamos szerelés

Gyakori kérdések

Milyen anyagból készül a Tracon SZ-CL10 csősaru?

Csupasz, ónozás nélküli rézből készül, amely jó vezetőképességet biztosít.

Mit jelent a hosszított kivitel?

A hosszabb hüvely nagyobb préselési (krimpelési) felületet ad, ezáltal mechanikailag stabilabb és tartósabb a kötés.

Milyen vezetékhez használható a SZ-CL10?

A saru 10 mm² keresztmetszetű réz vezetőhöz való, M8 méretű csavarhoz.

Hogyan kell felszerelni a szemes csősarut?

A saru préseléssel (krimpeléssel) rögzíthető a vezeték csupaszított végére, megfelelő présszerszám használatával.

Mekkora a saru furatának átmérője?

A szem (gyűrű) furatátmérője 8,5 mm, ami M8 méretű csavarhoz illeszkedik.

Szigetelt ez a csősaru?

Nem, ez egy szigeteletlen kivitelű szemes csősaru. A csatlakozás után szükség esetén külön szigetelés (pl. zsugorcső) alkalmazható.
