Tracon RT185/300, Szigeteletlen réz-alumínium (Cu-Al) toldóhüvely 185/300mm2, (d1=18,5mm, d2=23mm)

Tracon RT185/300 szigeteletlen réz-alumínium (Cu-Al) toldóhüvely – Cu 185 mm² / Al 300 mm²

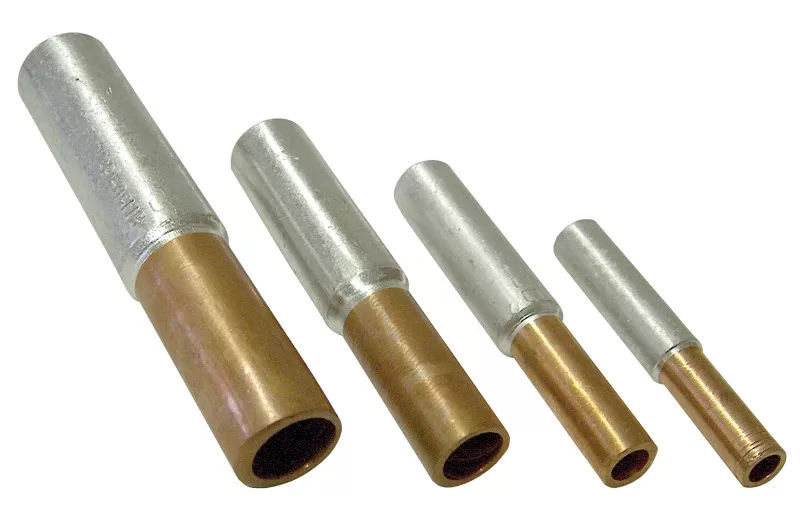

A Tracon RT185/300 egy szigeteletlen réz-alumínium (Cu-Al) bimetál toldóhüvely, amely különböző anyagú és keresztmetszetű vezetékek egyenes összekötésére (toldására) szolgál. Az egyik oldala 185 mm² réz (Cu) vezetőt, a másik oldala 300 mm² alumínium (Al) vezetőt fogad, így biztonságos átmenetet ad a két fém között.

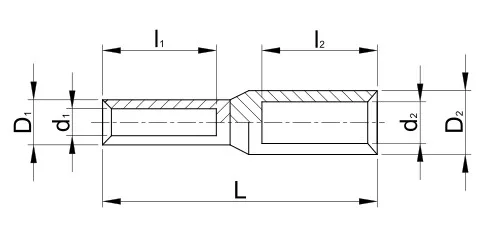

A réz-alumínium bimetál kialakítás megakadályozza az alumínium és a réz közvetlen érintkezéséből eredő galvanikus korróziót. A hüvely mindkét végébe préseléssel rögzíthető a vezeték. Méretek: réz oldali belső átmérő (d1) 18,5 mm, alumínium oldali belső átmérő (d2) 23 mm, külső átmérők (D1/D2) 26/34 mm, teljes hossz (L) 136 mm, behelyezési hosszak (l1/l2) 54/65 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: RT185/300
• Terméktípus: szigeteletlen réz-alumínium (Cu-Al) toldóhüvely
• Anyag: réz-alumínium bimetál (Cu-Al)
• Réz (Cu) keresztmetszet: 185 mm²
• Alumínium (Al) keresztmetszet: 300 mm²
• Belső átmérő – Cu oldal (d1): 18,5 mm
• Belső átmérő – Al oldal (d2): 23 mm
• Külső átmérők (D1/D2): 26/34 mm
• Teljes hossz (L): 136 mm
• Behelyezési hosszak (l1/l2): 54/65 mm
• Al/St-huzalhoz alkalmas: igen
• Szerelés: préselés (krimpelés)

Tipikus felhasználási területek

• Réz és alumínium vezetők biztonságos toldása (átmenete)
• Energiaelosztó hálózatok, transzformátorállomások vezetékezése
• Eltérő keresztmetszetű vezetékek összekötése
• Nagyáramú ipari villamos szerelés

Gyakori kérdések

Mire való a Tracon RT185/300 toldóhüvely?

Réz (185 mm²) és alumínium (300 mm²) vezeték egyenes összekötésére (toldására).

Miért réz-alumínium (bimetál) kivitel?

A bimetál átmenet megakadályozza az Al és Cu érintkezéséből eredő galvanikus korróziót.

Melyik oldal mihez való?

Az egyik oldal 185 mm² réz (Cu), a másik 300 mm² alumínium (Al) vezetőhöz.

Hogyan kell felszerelni?

A vezetékek végét a hüvely két végébe helyezve, mindkét oldalon préseléssel (krimpeléssel).

Alkalmas Al/St vezetőhöz?

Igen, alumínium és Al/St (acélbetétes alumínium) vezetőhöz is.

Szigetelt ez a hüvely?

Nem, szigeteletlen kivitel. A toldás után szükség esetén külön szigetelés alkalmazható.
