Tracon MB-3B-40 kismegszakító – 3 pólusú, B karakterisztika, 40 A, 4,5 kA
A Tracon MB-3B-40 moduláris kismegszakító a túlterhelés és a zárlat ellen védi az áramkört és a vezetéket. A termikus kioldó a tartósan fennálló túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlat esetén ezredmásodpercek alatt szakítja meg az áramkört.
Az MB sorozat zárlati megszakítóképessége az EN 60898 szerint 4,5 kA. Ez az érték lakó- és irodaépületi elosztókhoz méretezett, ahol a fogyasztói oldal a transzformátortól távolabb esik, és a várható zárlati áram ennek megfelelően alacsonyabb. A megfelelő értéket mindig a hálózat méretezési számítása dönti el.
A B jelleggörbe a névleges áram három- és ötszöröse között old ki mágnesesen. Lakóépületi körökben ez a klasszikus választás: gyorsan bont akkor is, ha a hosszú vezetékszakasz miatt a zárlati áram lecsökken.
Három védett pólusa 400 V-os háromfázisú körökhöz készült; a pólusok mechanikusan összekapcsolva, egyszerre bontanak. A névleges áram 40 A, az üzemi feszültség 400 V, a készülék 35 mm-es DIN-sínre pattintható, a kapcsolóállás pedig a karon egyértelműen leolvasható.
Műszaki jellemzők
- Kioldási karakterisztika: B (3–5×In)
- Pólusszám: 3 pólusú
- Névleges áram: 40 A
- Névleges feszültség: 400 V
- Zárlati megszakítóképesség (Icn, EN 60898): 4,5 kA
- Névleges szigetelőfeszültség Ui: 500 V
- Névleges löketfeszültség-állóság Uimp: 4 kV
- Frekvencia: 50–60 Hz

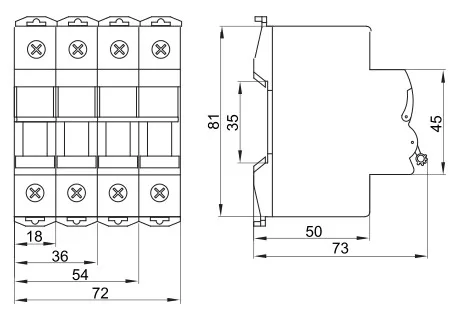

- Modulszélesség: 3 modul
- Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
- Üzemi környezeti hőmérséklet: -25–+55 °C
- Szerelés: 35 mm-es DIN-sínre pattintható
Felhasználási területek
A B karakterisztika miatt elsősorban világítási körök, dugaljkörök, fűtőtestek és bojlerek, valamint hosszabb vezetékszakaszok védelme a feladata. A 40 A-es kivitel jellemzően nagy teljesítményű háztartási fogyasztók és alelosztók leágazásainak védelmére használatos, 3 pólusú kivitelben háromfázisú hálózaton.
Gyakori kérdések
Mikor elegendő a 4,5 kA-es megszakítóképesség?
Akkor, ha a beépítés helyén számított prospektív zárlati áram 4,5 kA alatt marad. Ez jellemzően a transzformátortól távolabb eső lakó- és irodaépületi elosztókra igaz. Ha a számítás ennél nagyobb értéket ad, 6 kA-es (TDZ) vagy 10 kA-es (TDM) készüléket kell választani.
Mit jelent a B karakterisztika?
A B karakterisztika a névleges áram 3–5-szörösénél old ki mágnesesen. Kis bekapcsolási áramlökésű, ohmos terhelésekhez való, és hosszú kábelek végén is megbízhatóan érzékeli a zárlatot.
Hány modul helyet foglal a MB-3B-40?
A készülék 3 modul szélességű, és 35 mm-es DIN-sínre pattintható, így szabványos moduláris lakáselosztóba építhető.
Milyen keresztmetszetű vezeték köthető be?
A csatlakozókapcsok tömör vezetőre 1–25 mm² keresztmetszet-tartományban méretezettek. A vezetéket a kapocs teljes mélységéig kell bevezetni és a megfelelő nyomatékkal rögzíteni.
Milyen körökhöz ajánlott a 40 A névleges áram?
A 40 A-es érték jellemzően nagy teljesítményű háztartási fogyasztók és alelosztók leágazásainak védelmére alkalmas. A méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.
Szerelhető rá segédérintkező vagy más kiegészítő egység?
Ehhez a sorozathoz kiegészítő egység nem szerelhető fel. Ha segédérintkezőre van szüksége, a TDZ sorozat készülékei közül válasszon.
