Tracon MB-2B-10, Kismegszakító, 2 pólus, B karakterisztika 10A, 4,5 kA

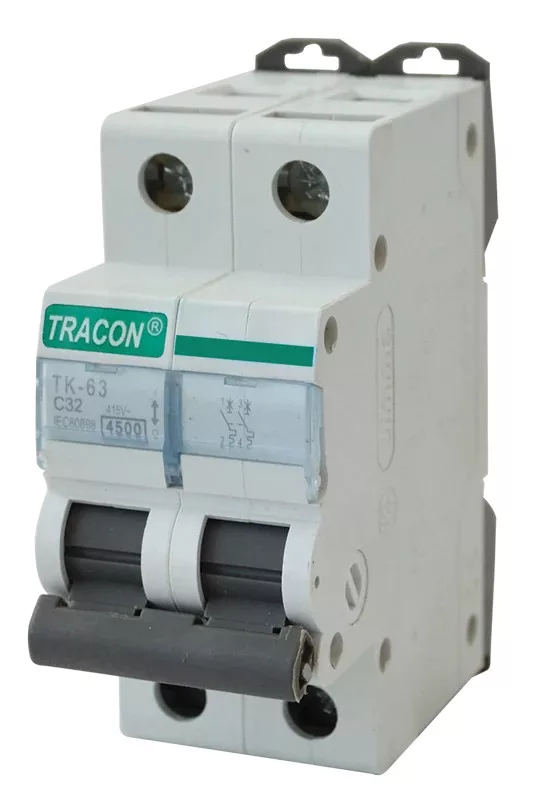

Tracon MB-2B-10 kismegszakító – 2 pólusú, B karakterisztika, 10 A, 4,5 kA

A Tracon MB-2B-10 moduláris kismegszakító a túlterhelés és a zárlat ellen védi az áramkört és a vezetéket. A termikus kioldó a tartósan fennálló túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlat esetén ezredmásodpercek alatt szakítja meg az áramkört.

Az MB sorozat zárlati megszakítóképessége az EN 60898 szerint 4,5 kA. Ez az érték lakó- és irodaépületi elosztókhoz méretezett, ahol a fogyasztói oldal a transzformátortól távolabb esik, és a várható zárlati áram ennek megfelelően alacsonyabb. A megfelelő értéket mindig a hálózat méretezési számítása dönti el.

A B jelleggörbe a névleges áram három- és ötszöröse között old ki mágnesesen. Lakóépületi körökben ez a klasszikus választás: gyorsan bont akkor is, ha a hosszú vezetékszakasz miatt a zárlati áram lecsökken.

Mindkét pólusa védett, ezért egyfázisú körben a fázis és a nulla vezető egyidejű leválasztására is alkalmas. A névleges áram 10 A, az üzemi feszültség 230 V, a készülék 35 mm-es DIN-sínre pattintható, a kapcsolóállás pedig a karon egyértelműen leolvasható.

Műszaki jellemzők

• Kioldási karakterisztika: B (3–5×In)
• Pólusszám: 2 pólusú
• Névleges áram: 10 A
• Névleges feszültség: 230 V
• Zárlati megszakítóképesség (Icn, EN 60898): 4,5 kA
• Névleges szigetelőfeszültség Ui: 500 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz

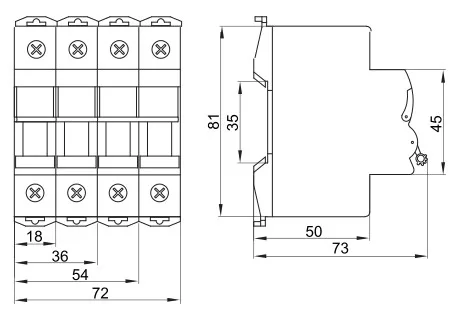

• Modulszélesség: 2 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A B karakterisztika miatt elsősorban világítási körök, dugaljkörök, fűtőtestek és bojlerek, valamint hosszabb vezetékszakaszok védelme a feladata. A 10 A-es kivitel jellemzően világítási és kisebb dugaljkörök védelmére használatos, 2 pólusú kivitelben egyfázisú hálózaton.

Gyakori kérdések

Mikor elegendő a 4,5 kA-es megszakítóképesség?

Akkor, ha a beépítés helyén számított prospektív zárlati áram 4,5 kA alatt marad. Ez jellemzően a transzformátortól távolabb eső lakó- és irodaépületi elosztókra igaz. Ha a számítás ennél nagyobb értéket ad, 6 kA-es (TDZ) vagy 10 kA-es (TDM) készüléket kell választani.

Mit jelent a B karakterisztika?

A B karakterisztika a névleges áram 3–5-szörösénél old ki mágnesesen. Kis bekapcsolási áramlökésű, ohmos terhelésekhez való, és hosszú kábelek végén is megbízhatóan érzékeli a zárlatot.

Hány modul helyet foglal a MB-2B-10?

A készülék 2 modul szélességű, és 35 mm-es DIN-sínre pattintható, így szabványos moduláris lakáselosztóba építhető.

Milyen keresztmetszetű vezeték köthető be?

A csatlakozókapcsok tömör vezetőre 1–25 mm² keresztmetszet-tartományban méretezettek. A vezetéket a kapocs teljes mélységéig kell bevezetni és a megfelelő nyomatékkal rögzíteni.

Milyen körökhöz ajánlott a 10 A névleges áram?

A 10 A-es érték jellemzően világítási és kisebb dugaljkörök védelmére alkalmas. A méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.

Szerelhető rá segédérintkező vagy más kiegészítő egység?

Ehhez a sorozathoz kiegészítő egység nem szerelhető fel. Ha segédérintkezőre van szüksége, a TDZ sorozat készülékei közül válasszon.
