Tracon MB-1C-50, Kismegszakító, 1 pólus, C karakterisztika 50A, 4,5 kA

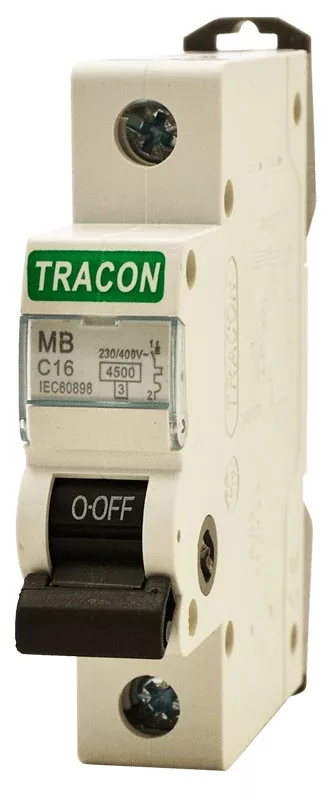

Tracon MB-1C-50 kismegszakító – 1 pólusú, C karakterisztika, 50 A, 4,5 kA

A Tracon MB-1C-50 moduláris kismegszakító a túlterhelés és a zárlat ellen védi az áramkört és a vezetéket. A termikus kioldó a tartósan fennálló túláramot érzékeli és késleltetve bont, a mágneses kioldó pedig zárlat esetén ezredmásodpercek alatt szakítja meg az áramkört.

Az MB sorozat zárlati megszakítóképessége az EN 60898 szerint 4,5 kA. Ez az érték lakó- és irodaépületi elosztókhoz méretezett, ahol a fogyasztói oldal a transzformátortól távolabb esik, és a várható zárlati áram ennek megfelelően alacsonyabb. A megfelelő értéket mindig a hálózat méretezési számítása dönti el.

A C jelleggörbe a névleges áram öt- és tízszerese között old ki mágnesesen. Ez a legelterjedtebb karakterisztika, mert elviseli a vegyes és részben induktív terhelések bekapcsolási áramlökését.

Egy pólusával a fázisvezetőt védi 230 V-os egyfázisú körben, egyetlen modul helyet foglalva az elosztóban. A névleges áram 50 A, az üzemi feszültség 230 V, a készülék 35 mm-es DIN-sínre pattintható, a kapcsolóállás pedig a karon egyértelműen leolvasható.

Műszaki jellemzők

• Kioldási karakterisztika: C (5–10×In)
• Pólusszám: 1 pólusú
• Névleges áram: 50 A
• Névleges feszültség: 230 V
• Zárlati megszakítóképesség (Icn, EN 60898): 4,5 kA
• Névleges szigetelőfeszültség Ui: 500 V
• Névleges löketfeszültség-állóság Uimp: 4 kV
• Frekvencia: 50–60 Hz

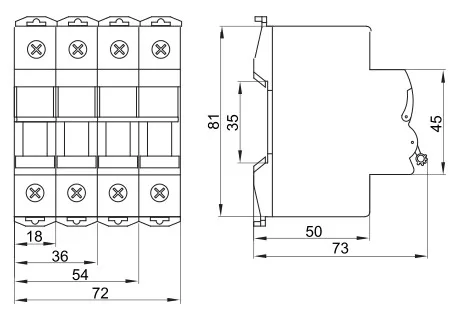

• Modulszélesség: 1 modul
• Csatlakoztatható vezeték-keresztmetszet (tömör): 1–25 mm²
• Üzemi környezeti hőmérséklet: -25–+55 °C
• Szerelés: 35 mm-es DIN-sínre pattintható

Felhasználási területek

A C karakterisztika miatt elsősorban általános lakossági elosztók, vegyes terhelésű körök, háztartási gépek és elektronikus előtétes világítás a feladata. A 50 A-es kivitel jellemzően alelosztók betáplálásának és nagy terhelésű főköröknek a védelmére használatos, 1 pólusú kivitelben egyfázisú hálózaton.

Gyakori kérdések

Mikor elegendő a 4,5 kA-es megszakítóképesség?

Akkor, ha a beépítés helyén számított prospektív zárlati áram 4,5 kA alatt marad. Ez jellemzően a transzformátortól távolabb eső lakó- és irodaépületi elosztókra igaz. Ha a számítás ennél nagyobb értéket ad, 6 kA-es (TDZ) vagy 10 kA-es (TDM) készüléket kell választani.

Mit jelent a C karakterisztika?

A C karakterisztika a névleges áram 5–10-szeresénél old ki mágnesesen. Ez az általános célú jelleggörbe, amely elviseli a vegyes és kisebb induktív terhelések bekapcsolási áramlökését.

Hány modul helyet foglal a MB-1C-50?

A készülék 1 modul szélességű, és 35 mm-es DIN-sínre pattintható, így szabványos moduláris lakáselosztóba építhető.

Milyen keresztmetszetű vezeték köthető be?

A csatlakozókapcsok tömör vezetőre 1–25 mm² keresztmetszet-tartományban méretezettek. A vezetéket a kapocs teljes mélységéig kell bevezetni és a megfelelő nyomatékkal rögzíteni.

Milyen körökhöz ajánlott a 50 A névleges áram?

A 50 A-es érték jellemzően alelosztók betáplálásának és nagy terhelésű főköröknek a védelmére alkalmas. A méretezésnél mindig a védendő vezeték terhelhetőségéből kell kiindulni, nem a fogyasztó teljesítményéből.

Szerelhető rá segédérintkező vagy más kiegészítő egység?

Ehhez a sorozathoz kiegészítő egység nem szerelhető fel. Ha segédérintkezőre van szüksége, a TDZ sorozat készülékei közül válasszon.
